Как узнать мощность и ток трансформатора по его внешнему виду

Если на трансформаторе есть маркировка, то вопрос определения его параметров решается сам собой, достаточно ввести эти данные в поисковую систему и сразу получаем ссылку на документацию нашего трансформатора. Однако бывает так, что разметки нет, и тогда приходится рассчитывать параметры самостоятельно.

Для того чтобы определить номинальный ток и мощность неизвестного трансформатора на основании его внешнего вида, необходимо сначала понять, какие физические параметры устройства являются определяющими в данном контексте. Этими параметрами в первую очередь являются эффективная площадь поперечного сечения магнитопровода и площадь поперечного сечения первичной и вторичной обмоток.

Как узнать мощность и ток трансформатора по его внешнему виду

Мы будем говорить об однофазных трансформаторах, магнитопроводы которых изготовлены из трансформаторной стали и предназначены специально для работы в режиме 220 В, 50 Гц. Итак, предположим, что материал сердечника трансформатора прозрачен. Давайте двигаться дальше.

Сердечники бывают трех основных форм: бронированные, стержневые, тороидальные. В бронированном сердечнике эффективная площадь поперечного сечения магнитопровода равна площади поперечного сечения центрального сердечника. В случае стержневого сердечника это площадь поперечного сечения сердечника, поскольку именно здесь расположены обмотки. В случае тороида это площадь поперечного сечения корпуса тороида (то есть то, вокруг чего намотана каждая катушка).

Чтобы определить эффективную площадь поперечного сечения, измерьте размеры a и b в сантиметрах, а затем перемножьте их, чтобы получить площадь Sc в квадратных сантиметрах.

Отсюда следует вывод, что эффективная площадь поперечного сечения сердечника определяет величину амплитуды магнитного потока, создаваемого обмотками. Магнитный поток F содержит магнитную индукцию B в качестве одного из своих со-двигателей, и магнитная индукция точно связана с ЭДС в катушках. Вот почему площадь поперечного сечения сердечника так важна для определения мощности.

Следующий шаг – найти область окна сердечника, где расположены провода обмотки. В зависимости от площади окна, плотности заполнения его обмоточными проводами и плотности тока в обмотке будет зависеть и мощность трансформатора.

Если бы, например, окно было полностью заполнено только проводами обмотки (это неправдоподобный гипотетический пример), то, приняв среднюю плотность тока за любую, а затем умножив ее на площадь окна, мы получили бы общий ток в окне магнитной цепи, а если разделить его на 2, а затем умножить на напряжение первичной обмотки – можно сказать, что это и есть мощность трансформатора. Но такой пример ненадежен, поэтому мы должны работать с реальными значениями.

Итак, давайте найдем площадь поперечного сечения окна.

Площадь поперечного сечения

Самый простой способ определить приблизительную мощность трансформатора с магнитным сердечником – перемножить эффективную площадь поперечного сечения сердечника и площадь его окна (все в см2), затем подставить их в приведенную выше формулу, за которой следует выражение для размерной мощности Ptr.

В этой формуле: j – плотность тока в А/кв.мм, f – частота тока обмотки, n – коэффициент полезного действия, Vm – амплитуда магнитной индукции в сердечнике, Kc – коэффициент заполнения стального сердечника, Km – коэффициент заполнения окна медного сердечника.

Однако мы пойдем более простым путем: примем частоту 50 Гц, плотность тока j=3А/кв.мм, КПД=0,90, максимальную индукцию в сердечнике – не менее 1,2 Тесла, Км=0,95, Кс=0,35. Тогда формула значительно упростится и примет следующий вид:

Внешнее питание

Если есть необходимость узнать оптимальный ток обмотки трансформатора, то, зафиксировав плотность тока j, скажем, те же 3 А на квадратный миллиметр, площадь поперечного сечения провода обмотки в квадратных миллиметрах можно умножить на эту плотность тока. Таким образом, достигается оптимальная плотность тока. Или по диаметру провода d обмотки:

Оптимальный ток обмотки трансформатора

Если вы знаете оптимальный ток каждой обмотки из сечения проводов обмотки, разделите мощность трансформатора на каждый из этих токов, чтобы знать напряжения обмоток, соответствующие найденным параметрам.

Одно из этих напряжений будет близко к 220 вольтам – это, вероятно, первичная обмотка. В этом вам поможет вольтметр. Трансформатор может быть повышающим или понижающим, поэтому будьте очень внимательны, если решите его подключить.

В качестве альтернативы можно рассмотреть выходной трансформатор усилителя громкоговорителя. Эти трансформаторы рассчитываются несколько иначе, чем сетевые, но это уже другая, более глубокая история.

Введите измеренное значение в программу.

Как проверить мощность трансформатора?

Меня много раз спрашивали, как определить мощность немаркированного трансформатора 50 Гц, поэтому я постараюсь показать несколько примеров.

В общем, существует довольно много способов определения мощности трансформатора 50 Гц, я перечислю лишь некоторые из них.

1 – Маркировка.
Иногда на трансформаторе можно найти четкую маркировку мощности, но она может быть не видна на первый взгляд.
Это очень тривиальное предложение, но вам стоит поискать его в первую очередь.

2 Номинальная мощность ядра.
Существуют таблицы, которые можно использовать для определения емкости определенных сердечников, но поскольку сердечники бывают разных размеров и различаются по качеству изготовления, таблица не всегда может быть правильной.
И не всегда их можно быстро найти. Однако таблицы из описаний трансформаторов блоков могут быть использованы косвенно.

3 Унифицированные трансформаторы.
Еще во времена Советского Союза, да и позже, выпускалось огромное количество стандартных трансформаторов, которые можно определить по обозначениям, начинающимся с ТПП, ТН, ТА.
В то время как TA встречается реже, TPP и TN очень распространены.

Например, возьмем трансформатор TPP270.

Находим описание обозначения для этой серии и в описании находим наш трансформатор, там будут напряжения, токи и мощности.
В документации есть описание в виде PDF-файла. Кстати, там можно посмотреть размеры сердечников трансформатора и по его размерам определить мощность, сравнив ее со своей. Если ваш трансформатор имеет несколько большие размеры, то вполне можно сделать перерасчет, так как мощность трансформатора прямо пропорциональна его размерам.

Маркировка на трансформаторе TN61 едва заметна, но она есть :)

Для него есть отдельное описание, я также разместил его в своем блоге.

Иногда на трансформаторе есть маркировка, но ничего толкового с ней не найти, к сожалению, таблицы для таких трансформаторов встречаются очень редко.

4 Расчет мощности в зависимости от диаметра провода.
При отсутствии данных мощность может быть рассчитана по диаметру проводов обмотки.
Первичную обмотку можно измерить, но иногда это недоступно.

В этом случае необходимо измерить диаметр провода вторичной обмотки.
В примере диаметр составляет 1,5 мм.
Остальное просто, сначала определите сечение провода.
Разделите 1,5 на 2 и получите 0,75 – это и есть радиус.
Умножьте 0,75 на 0,75 и умножьте результат на 3,14 (пи), и вы получите площадь поперечного сечения провода = 1,76 мм².

Плотность тока принимается равной 2,5 ампера на 1 мм². В данном случае 1,76 умножить на 2,5 и получить 4,4 Ампера.
Поскольку трансформатор рассчитан на выходное напряжение 12 В, мы это знаем, а если нет, то можем измерить его тестером, тогда 4,4 умножить на 12, получаем 52,8 W..
В статье указано 60 ватт, но сейчас трансформаторы часто мотают с заниженным сечением обмотки, так что это довольно много.

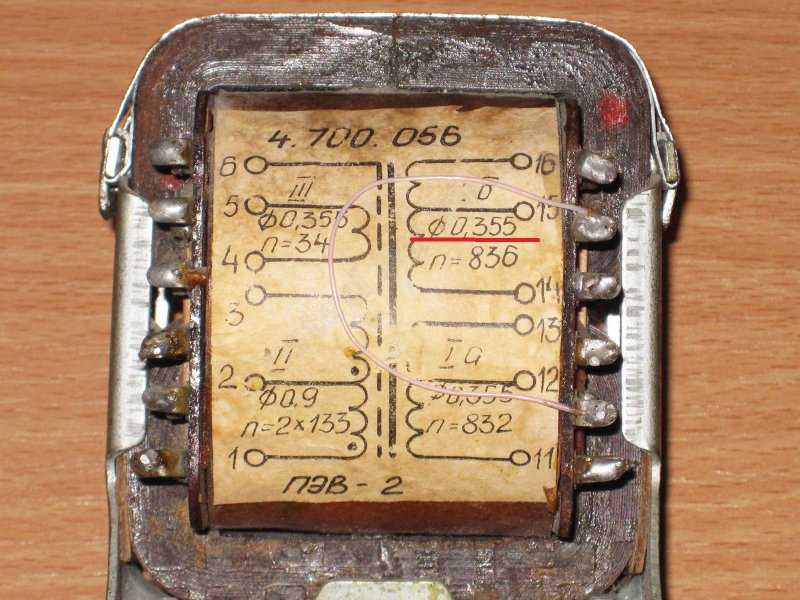

Иногда на трансформаторе указывается не только количество обмоток, но и диаметр провода, но к этому следует относиться скептически, так как маркировка может быть ошибочной.

В данном примере я сначала нашел участок провода, доступный для измерения, немного приподнял его, чтобы можно было дотянуться до него штангенциркулем.

И когда я измерил его, то обнаружил, что диаметр проволоки не 0,355 мм, а 0,25 мм.
Давайте попробуем применить расчеты, которые я привел выше.
0.25/2=0.125
0.125х0.125х3.14=0.05мм.кв
0,05=2,5=0,122 Ампер.
0.122×220 (напряжение обмотки) = 26.84 Вт.

Кроме того, этот метод идеален, когда имеется несколько вторичных обмоток и измерять каждую из них неудобно.

5. метод обратного расчета.
В некоторых ситуациях можно использовать программу расчета трансформатора. Эти программы имеют довольно большую базу данных ядер, а также могут считывать конфигурации любого размера на основе того, что мы можем измерить.
Я использую программу Trans50Hz.

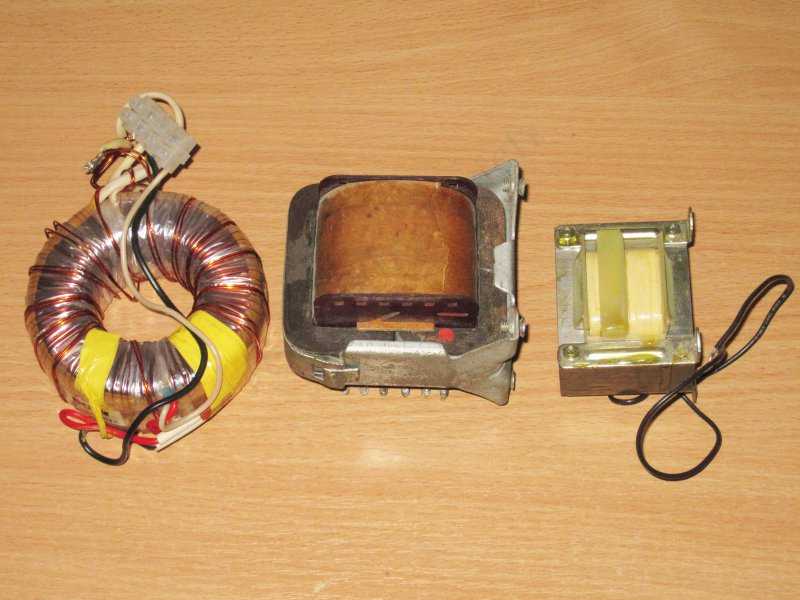

Сначала мы выбираем тип сердечника. В основном существуют варианты Ring, W- ribbon и W-plate.

Слева направо – Циркуляр, SchL, Sch.
В моем примере я буду измерять вариант SHL, но вы можете проверить емкость других типов трансформаторов таким же образом.

Шаг 1. Измерьте ширину стороны магнитного сердечника.

Мы вводим измеренное значение в программу.

Шаг 2: ширина магнитного сердечника.

Введите его также в программу.

Шаг 3: ширина окна.
Есть два варианта. Если у нас есть доступ к окну, просто измерьте его.

Если доступа нет, измерьте общий размер, затем вычтите четырехкратное значение, полученное на шаге 1, и разделите остаток на 2.
Пример – общая ширина составляет 80 мм, в шаге 1 она была 10 мм, поэтому вычтите 40 из 80. Осталось 40, разделите на 2, чтобы получить 20, это и есть ширина окна.

Введите значение.

Шаг 4: длина окна.
В основном это длина рамы под проволокой, часто ее можно измерить без проблем.

Мы вводим и это значение.

Затем нажмите кнопку – Рассчитать.

На экране появится сообщение об ошибке.

Дело в том, что значения для расчета силового трансформатора были изначально заданы в программе.
Находим выделенный элемент и изменяем его значение так, чтобы мощность (напряжение, умноженное на ток) не превышала нашу приблизительную размерную мощность.
Вы можете поставить туда 1 Вольт и 1 Ампер, это не имеет значения, я поставил 5 Вольт.

Нажмите Calculate еще раз и получите нужное значение, в данном случае программа рассчитает, что мощность нашего магнитопровода составляет 27,88 W..
Полученные данные более или менее похожи на расчет диаметра проволоки, и тогда я получил 26,84 Вт, так что метод работает достаточно хорошо.

5 Измерение максимальной температуры.
Обычные (чугунные) трансформаторы во время работы не должны нагреваться более чем на 60 градусов, это также можно использовать при расчете мощности.
Но есть и исключения, например, трансформатор аварийного питания может иметь высокую мощность при небольших размерах, благодаря тому, что он работает короткое время и отключается до перегрева. Например, в этом варианте его мощность может составлять 600 Вт, но в непрерывном режиме работы – только 400.
Есть также китайские производители, которые иногда используют “заниженные” трансформаторы в дешевых адаптерах, которые нагреваются как печки, это не нормально, часто фактическая мощность трансформатора может быть в 1,2-1,5 раза меньше заявленной.

Чтобы измерить мощность вышеописанным способом, возьмите любую нагрузку, лампочки, резисторы и т.д. В качестве альтернативы можно использовать электронную нагрузку, но в этом случае подключите ее через диодный мост с фильтрующим конденсатором.
Подождите час или около того, и если температура не поднимается выше 60, увеличьте нагрузку. Отсюда, я думаю, процедура ясна.
Правда, есть небольшая оговорка: температура трансформатора может заметно отличаться в зависимости от того, насколько велик корпус, но она очень точная. Единственным недостатком является то, что тест занимает очень много времени.

За последние 10-15 лет я редко использовал такие трансформаторы, поэтому они лежали на полках балкона. Пока искал их, нашел очень интересный индикатор IN-13. Я купил его, имея в виду индикатор уровня в своем усилителе, но отказался от него. Теперь я нашел его и задаюсь вопросом, что с ним можно сделать. Если есть интересная идея, я постараюсь сделать и показать процесс в виде обзора.

На этом пока все, а в качестве бонуса видео о том, как определить полную мощность трансформатора.

Затем подставьте размер поперечного сечения в формулу и получите мощность. Я выбрал индукцию 1,5Tc, потому что у меня есть бронированный витой магнитопровод.

Как найти кажущуюся мощность трансформатора?

Полная мощность трансформатора

Кажущаяся мощность трансформатора может быть приблизительно определена по сечению магнитопровода. Однако ошибка может достигать 50%, и это связано со многими факторами. Мощность напрямую зависит от конструкции магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения обмоточного провода и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная мощность.
Конечно, можно с высокой степенью точности определить максимальную мощность трансформатора путем экспериментов и расчетов, но это не имеет особого смысла, поскольку все это уже учтено и отражено в количестве витков первичной обмотки при изготовлении трансформатора.

Поэтому при определении мощности в качестве ориентира можно использовать площадь поперечного сечения набора пластин, проходящих через раму или рамы, если их две.

P – мощность в ваттах,
B – индукция Тесла,
S – площадь поперечного сечения в см²,
1,69 – постоянный коэффициент.

Расчет мощности трансформатора в соответствии с размерами

Расчет мощности трансформатора в зависимости от габаритов

Сначала определите площадь поперечного сечения, перемножив размеры A и B.

S = 2,5 * 2,5 = 6,25 см².

Затем подставьте площадь поперечного сечения в формулу и получите мощность. Я выбрал индукцию 1,5Tc, потому что у меня есть бронированный магнитопровод катушки.

P = 1,5 * 6,25² / 1,69 = 35 Вт.

Если вы хотите определить необходимую площадь поперечного сечения коллектора по известной мощности, вы можете воспользоваться следующей формулой:

Пример:

Рассчитайте площадь поперечного сечения штампованного броневого магнитопровода для трансформатора мощностью 50 Вт.

S = ²√ (50 * 1,69 / 1,3) = 8 см².

Значение индукции можно найти в таблице. Не используйте максимальные значения индукции, так как они могут значительно отличаться для магнитопроводов разного качества.

Поэтому, если у вас недостаточно данных для расчета, вы всегда можете произвести субрасчет. Но это случай двухкатушечного Т.

Формулы для расчета относительных сопротивлений обмоток (xT%)

В двухобмоточном трансформаторе это просто и uk=xt.

Определение xt% для двухобмоточного трансформатора

Трехобмоточные трансформаторы и автотрансформаторы

В этом случае схема эквивалентна трем сопротивлениям (по секрету, одно из них часто равно нулю, что упрощает дальнейшее складывание).

Определение xt% для трехобмоточного трансформатора и автотрансформатора

Трехфазный с низковольтным разделением

В схемах ТЭЦ часто встречаются такие трансформаторы с двумя ногами.

Определение xt% трехфазного Т-трансформатора с разветвленной нижней стороной

В данном случае это зависит от входных данных. Если Uk только для V-N, используйте верхнюю формулу, если для V-N и L1-N2, используйте нижнюю формулу. Схема замещения – звезда.

Группа двухобмоточных однофазных трансформаторов с обмотками НН, разделенными на две или три ветви

определение xt% однофазного Т с низкой стороной на 2 или 3 ветвях

Хотя внешне они похожи на описанные выше, и диаграммы замещения аналогичны, узоры будут немного отличаться.

2020 Гранат! – электричество и энергия

Поэтому всегда учитывайте доступную кажущуюся мощность в кВА или коэффициент мощности оборудования перед подключением к трансформатору.

Емкость

Емкостная нагрузка является еще одним примером коэффициента реактивной мощности, например, конденсатор. Конденсатор работает путем накопления и передачи энергии, поэтому часть энергии расходуется на эти цели, а не на непосредственное питание оборудования.

Практически все электронные и бытовые приборы вокруг вас содержат конденсаторы.

Диаметр обмотки определяется по следующей формуле

Расчет трансформаторов

На рисунках a, b, c и d показаны соответственно типы трансформаторов SH, SHL, P и PL.

a – ширина сердечника, на который намотана обмотка,

c – толщина сердечника (набора пластин),

b – ширина окна

h – высота окна.

Добавлен чертеж для железа типа OL (тороиды).

a – ширина сердечника, a=(D-d)/2

D – Наружный диаметр,

d – внутренний диаметр, окно трансформатора

h – высота утюга

S – на рисунке, поверхность железа.

Все размеры должны быть записаны в миллиметрах, но в расчетах будут использоваться сантиметровые размеры.

В зависимости от толщины листов (для железа типов W и P) или полотна (для SHL, PL и OL), коэффициент заполнения стали – учитывается при расчете поверхности железа. Кст . . Для плит толщиной 0,2 мм Кст = 0,85; для 0,35 мм Кст =0,9; при 0,5 мм Кст =0,93. 0,95.

Витые сердечники обычно имеют толщину полотна 0,2 мм и Кст=0,9. Этот фактор учитывает провисание между листами или лентой трансформатора, вызванное окислами или специальным изоляционным покрытием на каждом из листов сердечника.

В качестве примера будет использовано железо трансформатора TC-270 со следующими параметрами

a – 25 мм, c – 45 мм, b – 40 мм, h – 100 мм, конструкция сердечника U-образная, ленточная, т.е. тип-PL.

Площадь поверхности железа определяется по формуле

S c =a*c*Kst = 2,5*4,5*0,9=10,125 см2

Для тороидов, S c = (D-d)h*K св. /2 и площадь окна S o =3,14d 2 /4

Мы нашли активную площадь утюга, теперь нам нужно найти кажущуюся мощность,

Кажущаяся мощность может быть рассчитана по формуле:

P видимая мощность =(S c *B m ) 2 ,

где B m – величина индукции в железе, Tl . Это значение обусловлено свойствами материала сердечника и его конструкцией. Это также в некоторой степени зависит от мощности трансформатора и размера железа.

Желаемое значение B m и другие необходимые параметры можно найти в таблица 1 ,

Таблица 1 . Некоторые поля пустые, потому что я не смог найти никаких данных.


Но сразу же возникает вопрос, как определить, для какой мощности брать значение B m если сила еще не известна? Просто, для грубой оценки, умножьте площадь утюга на 1,3 и возведите в квадрат, (10,125 см2 *1,3) 2 =173,25 Вт, что близко к линии в таблице для 200 Вт.

Из таблицы видно, что значение B m для ядра типа PL = 1,5 Тесла. На практике, после переделки любого заводского трансформатора, это значение берется несколько выше, примерно на 10…15%, для экономии железа. Это можно сделать, просто добавьте еще 10% к табличному значению. В итоге значение индукции составляет 1,5+10% = 1,65 Тл

Видимая мощность железа

(10,125*1,65) 2 = 279.1 W .

Количество витков на вольт

W’=50/S c *B m где S c – площадь поверхности железа, с учетом коэффициента Кст для данного трансформатора Кст =0,9.

Количество витков на вольт, 50/10,125*1,65= 2,99 Вт/вольт .

Первичный ток теперь может быть рассчитан на 220 В, с запасом напряжения, как обычно, до 250 В. Чтобы железо не насыщалось при 240. 250в.

Расчет количества витков в первичной обмотке

W 1 =W’*U 1 =250*2,99= 748 поворотов .

Конструкция трансформатора PL, поэтому намотайте половину витков на каждой из двух катушек, а затем соедините обмотки последовательно, соблюдая фазировку.

Расчет диаметра намоточного провода

Обычно рассматривается медная проволока. Значение плотности тока, J , А/мм 2 в Таблица 1 приводится для обмоток из медной проволоки. Если обмотки намотаны алюминиевым проводом, плотность тока должна быть уменьшена на 38%, или в 1,6 раза. Это связано с тем, что алюминий имеет более высокое удельное сопротивление, чем медь. Удельное сопротивление алюминия составляет 0,0283 Ом*мм 2 /м, удельное сопротивление меди – 0,0175 Ом*мм 2 /м (имеются различные варианты в диапазоне 0,0172. 0,0178 Ом*мм 2 /м).

Таблица 2

Максимальный ток, потребляемый первичной обмоткой

I 1 =P габ /U 1 , 279,1/220 = 1,268 А . (Обмотка намотана на 250 В, но учитывается ее рабочее напряжение, в данном случае 220 В. Он может быть 230 В, в зависимости от качества электросети).

Зная ток обмотки и материал обмоточного провода, можно определить необходимый диаметр провода.

Диаметр обмоточного провода можно определить по следующей формуле

Плотность тока в обмотке, J найденный в таблица 1 = 2,9 А/мм 2 . Диаметр медного провода составляет 0,747 мм , без изоляции.

Это можно проверить на основании таблица 3 ближайший стандартный диаметр провода, чтобы узнать диаметр провода с изоляцией.

Таблица 3


Согласно Таблица 3 Определите диаметр изолированного провода 0,74 мм.

Длина первичного провода

L 1 =W 1 [2(a+c)+3.14*b]10 -2 = 748[2(2,5+4,5)+3,14*4]10 -2 = 199м

Если трансформатор должен работать при полной нагрузке, необходимо учитывать падение напряжения на первичной обмотке из-за ее внутреннего сопротивления, в данном случае оно составит около 8 Ом.

Падение напряжения в первичной цепи

U 1 дп =2,25*10 -2 *I 1 *L 1 /d 2 = 2,25*10 -2 *1,268*199/0,74 2 = 10,3в

Точное количество витков в первичной обмотке

W 1 точный =(U 1 -U 1ad )W’ = (220-10,3)*2,99= 627 Вт

Если при работе трансформатора без нагрузки требуется минимальный ток холостого хода, а падение напряжения на первичной обмотке практически отсутствует, то падение напряжения на первичной обмотке можно игнорировать и поставить его на охрану с мощностью 748 Вт.

Вес первичной обмотки

Согласно таблица 3 Найдите массу 100 м провода диаметром 0,74 мм (0,80 мм с изоляцией) = 390 г.

(199*390)10 -2 = 776 грамм.

Теперь о вторичном

Предположим, что вторичное напряжение составляет 15 В.

Сила второго плана с учетом КПД трансформатора, полученного из таблица 1 = 0,94

P 2 =P втулка * эффективность = 279,1*0,94= 262 W .

Вторичный ток

I 2 =P 2 /U 2 = 262/15= 17,5а

Сечение вторичного проводника или диаметр провода

S 2 =I 2 /J = 17,5/2,9 = 6 мм 2 , в пересчете на диаметр 2,77 мм. Вы можете наматывать несколько проводов одновременно, если вы наматываете сразу 4 провода, диаметр провода должен быть 1,38 мм, ближайший диаметр согласно таблице – 1,4 мм (1,48 мм с изоляцией).

Количество вторичных обмоток

W 2 =W 1 поворот (U 2 /U 1 ) = 627(15/220) = 42,75 оборота. Вы можете округлить до 44 витков, чтобы намотать 22 витка для каждой из двух катушек трансформатора.

Вес вторичной катушки (или всех вторичных катушек) должен быть таким же, как вес первичной катушки.

Проверьте положение обмоток относительно Км, указанного в таблице 1.

(все размеры в см)

где, км – коэффициент заполнения окна медью, Q o – площадь окна трансформатора, в котором размещены обмотки. На Ш , SHL , П , EN типов, находится простым умножением ширины и высоты окна, Q o =b*h а для тороидов площадь окна рассчитывается по формуле S o =3,14d 2 /4 .

Подставив в формулу диаметр первичного и вторичного проводов 0,8мм и 3мм (с изоляцией), количество витков 627вит и 44вит и площадь окна 40см2 – получим значение Км=0,16.

На первый взгляд, результат намного меньше, чем указано в Таблица 1 но это связано с большим размером железного окна, предназначенного для алюминиевых обмоток. Это позволит медной обмотке свободно укладываться.

Если железо подходит для медных обмоток, то найденный коэффициент не должен быть больше указанного в таблице, чтобы рассчитанная обмотка поместилась в окно трансформатора. Если значение меньше, диаметр проволоки может быть увеличен, как в данном случае (диаметры могут быть переведены в алюминий), или наоборот, диаметр проволоки может быть уменьшен с завышенным результатом Km.

При расчете я принял круглый провод во вторичке, в связи со спецификой конструкции. Если мы намотаем на шину с таким же поперечным сечением, результат Км будет одинаковым.

Диаметр провода следует принимать с учетом изоляции.

При работе с переходными перегрузками следует учитывать рабочий цикл трансформатора, СТАРТОВЫЙ КОЭФФИЦИЕНТ %.

Для пусковых трансформаторов нагрузки можно принять SP=10. 20%, для сварочных аппаратов SP=40. 60%. Таким образом, можно использовать утюг с меньшей мощностью по отношению к мощности нагрузки.

Значение перегрузки как функция SP рассчитывается следующим образом:

Квадратный корень из 100/PV %.

Например, на вторичной стороне сварочного аппарата требуется трансформатор мощностью 2,3 кВт с коэффициентом перегрузки 60%. Для трансформатора с коэффициентом SP 20%, с мощностью 1,5 кВт на вторичной обмотке, необходима мощность трансформатора 0,7 кВт. Но учитывая возросшие потери в сопротивлении обмотки, при более высоком токе, общая емкость железа, потребуется на 10% больше.

PV 20% – 1 минута под нагрузкой, 4 минуты на холостом ходу.

Подробнее о перегрузке трансформатора

Перегрузка трансформатора 30% – 2 часа, 60% – 45 мин, 75% – 20 мин, 100% – 10,5 мин, 200% – 1 мин.

Читайте далее:
Сохранить статью?
