В чем разница между контакторами и магнитными пускателями?

Магнитные пускатели обычно используются в цепях управления электродвигателями и электрооборудованием переменного тока, которые предназначены для редкого запуска, остановки и реверса. Эти аппараты также используются в слаботочных цепях.
Применение контакторов шире, они используются для коммутации различных типов силового оборудования, включая двигатели постоянного и переменного тока, с частыми пусками, реверсами и остановками. Контакторы не используются в установках малой мощности.

Разница между контакторами и магнитными пускателями

Разница между контакторами и магнитными пускателями

Контактор и магнитный пускатель – это схожие по конструкции и функциям электрические устройства. Рассмотрим различия между контакторами и магнитными пускателями.
Контакторы и магнитные пускатели – это электрические коммутационные устройства, используемые в электрических сетях постоянного и переменного тока. Оба коммутационных устройства состоят из электромагнитной катушки, нескольких пар силовых и управляющих контактов.

Так в чем же разница между пускателем и контактором с точки зрения функции?

Магнитные пускатели обычно используются в цепях управления двигателями переменного тока и электрооборудованием, которые предназначены для редкого запуска, остановки и реверса. Эти аппараты также используются в слаботочных цепях.
Применение контакторов шире, они используются для коммутации различных типов силового оборудования, включая двигатели переменного и постоянного тока, с частыми пусками, реверсами и остановками. Контакторы не используются в установках малой мощности.

В чем разница между контактором и магнитным контактором?

Силовая часть контактора рассчитана на большие токи. Эти устройства имеют камеры для гашения электрической дуги, неизбежной при коммутации в силовых цепях мощных устройств. Камеры защищают силовые контакты от выгорания и уменьшают время переходных процессов. Контакторы имеют открытую бескорпусную конструкцию и монтируются в силовые панели. Габариты и вес контактора значительно больше, чем у магнитного пускателя того же напряжения и номинальной мощности.
Магнитные пускатели изготавливаются в корпусах с различной степенью защиты от влаги и пыли и могут устанавливаться вне щитов и шкафов. Эти типы аппаратов не имеют дугогасительных камер.

Управляющие катушки чаще всего выходят из строя по следующим причинам:

Разница между контактором и пускателем

Сходство между этими устройствами заключается в их функциях. Они выполняют коммутацию в самых разных местах, в основном в силовых цепях. Большинство структурных компонентов также одинаковы. В обоих устройствах основными частями являются электромагнитный привод, главные контакты и вспомогательные контакты. Каждый модуль имеет по крайней мере одну пару контактов, используемых в цепях управления. Они могут быть закрытыми или открытыми.

Контакторы и магнитные пускатели: сходства и различия

Однако магнитный пускатель и контактор отличаются друг от друга. Прежде всего, они различаются по размерам. Если рассматривать два устройства с одинаковой токовой нагрузкой, то габариты и вес контактора значительно больше, чем у магнитного пускателя. По этой причине такие пускатели часто называют малыми контакторами.

Существуют также различия в области применения. Контакторы подходят для всех электрических сетей, в то время как пускатели имеют ограничения в применении. Этот фактор также определяет различия в дизайне. Например, благодаря дугогасительным камерам, предусмотренным для каждого силового контакта, можно достичь высокой частоты переключения контакторов. Это повышает коммутационную способность и износостойкость. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в недоступном для влаги и посторонних лиц месте. Для них предусмотрены специальные панели управления.

В отличие от контактора, магнитный контактор хорошо защищен пластиковым корпусом, особенно его силовые контакты. Эти устройства не имеют дугогасительных камер, поэтому их нельзя использовать в мощных цепях с большим количеством переключений. Частые дуговые короткие замыкания вызывают преждевременный износ контактов. Однако стартер считается более надежным устройством благодаря усиленному корпусу, который позволяет устанавливать его практически в любом месте.

Магнитные коммутационные устройства больше подходят для асинхронных двигателей трехфазного переменного тока. Для этого в конструкции предусмотрены три пары питающих кабелей. Кроме того, управляющие контакты используются для включения системы, даже в сложных схемах с реверсивным пуском. Контактор, с другой стороны, используется во всех цепях переменного тока и выполняет более простые коммутационные операции. Поэтому эти устройства оснащены дополнительными полюсами и контактными группами.

  • Пускатель представляет собой комбинацию коммутационных устройств

В чем разница между пускателем и контактором согласно ГОСТу и нормативным документам.

Разница между контактором и пускателем

Даже среди профессиональных электриков часто возникают острые споры о том, какие коммутационные аппараты следует считать пускателями, а какие – контакторами.

Без специальных знаний и те, и другие просто называются стартерами. А как же средний потребитель, который может столкнуться с этими устройствами всего несколько раз в жизни.

Дугогасительные камеры в контакторах

Некоторые люди ошибочно смотрят сначала на дугогасительные камеры, думая, что раз они там есть, то перед ними находится контактор.

Номинальные значения тока для контакторов и пускателей

По-видимому, они необходимы для гашения токов силой от 5 магнитуд и выше. Пятое значение – это ток, равный I=100A.

В этом случае пускатель предназначен только для малых токов (до 100А).

Сторонники этой классификации даже придумали свою собственную градацию:

  • реле – для малых токов
  • стартеры – для средних токов
  • Контакторы для больших токов

Что означают аббревиатуры в названиях стартеров

Все это, конечно, не соответствует действительности. Скорее всего, вина за эту путаницу лежит на одном довольно популярном бренде – PML.

Эти модели имеют пускатели номиналом от 10 до 100 А и контакторы от 10 до 800 А. Отсюда и путаница.

Обозначение контактора PML

Обозначение контактора KME

Обозначение контактора PAE

Название контактора PMA что это значитТехнические характеристики контактора PMA

По-видимому, если ток устройства превышает 100 А, то это контактор. На некоторых упаковках есть даже, казалось бы, противоречивые надписи. На одной стороне написано:

  • ПМ – магнитный кардиостимулятор

И с другой стороны:

  • Контактор

На что вы можете положиться и что говорят по этому поводу нормативные акты и документация? Чтобы понять это, сначала найдите определение этих устройств и посмотрите, в чем их различия.

Что такое контактор Определение

Вот что содержится в действующем в настоящее время ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия”.

Здесь пружина используется в качестве самосбрасывающего устройства. Возможность частых коммутационных токов обеспечивается самой конструкцией.

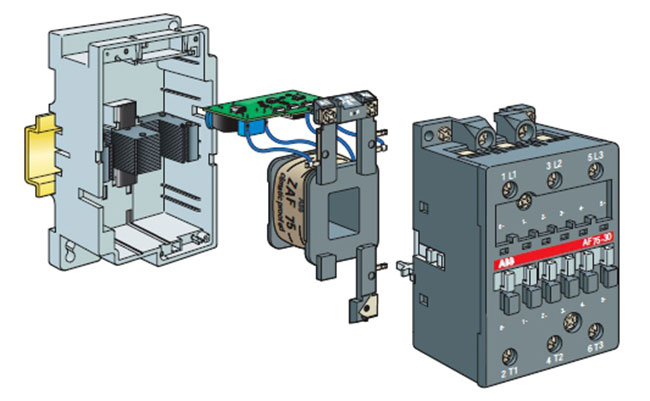

разобранный контактор
конструкция контактора

Некоторое сомнение вызывает последнее предложение – “приводимый в действие моторным приводом”. Какой компонент считается моторным приводом?

Чтобы прояснить это, мы снова обратимся к ГОСТу и найдем соответствующее определение.

что такое моторный привод
что такое моторный привод

Можно ли считать, что контактор имеет магнитный привод? Что означает следующий ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения”.

что такое электромагнитный привод определение
что такое электромагнитный привод определение

Как видите, это именно то, что нужно. В нашем случае подвижные контакты приводятся в действие магнитным полем катушки.

принцип работы контактора
принцип работы контактора

как запустить электроинструмент плавно KRRQD12A

Принцип работы контакторов – при подаче напряжения часть сердечника втягивается, и неподвижные контакты замыкаются с подвижными.

определение контактора

Однако, помимо приведенных выше определений контактора, существует еще несколько определений. Например, СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения” содержит более упрощенную формулировку:

ГОСТ контактор что это такое

А вот что говорит ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленные”.

Смысл во всех этих транскрипциях имен один и тот же, и глобальных различий нет.

Теперь давайте рассмотрим определение стартера.

Определение контактора по ГОСТ

В этом нам поможет разобраться ГОСТ 500030.4.4-2012 “Аппаратура низковольтная распределительная и управления”.

Самое важное, что вы должны понять из этого определения:

тепловое реле в стартере

Например, он может иметь тепловое реле в качестве защиты от перегрузки.

основное различие между пускателем и контактором

Когда он удален, стартер становится контактором. А пускатели могут иметь встроенную защиту от обрыва фазы, падения напряжения и т.д.

Схема АВР для 2-го и 3-го входа с запуском генератора

Все это превращает обычный контактор в пускатель.

Отсюда вытекает основной принцип того, как отличить контактор от пускателя:

  • Контактор – это ОДИН двухпозиционный коммутационный аппарат.

стартер - это комбинация устройств

  • Пускатель представляет собой набор коммутационных устройств

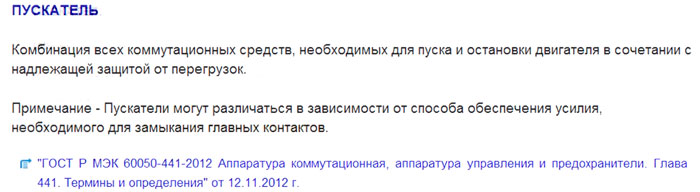

определение стартера
определение стартера

определение стартера

Таким образом, предназначение устройства ясно из самого названия “стартер” – от слова “стартер”, означающего двигатель. Контактор происходит от слова “контакт”, что означает простое переключение, подключение и отключение цепи (без ее защиты).

Никакая другая произвольная интерпретация не имеет нормативной силы. Чем чаще вы будете ссылаться на документы, а не на “электриков с опытом”, тем проще будет донести свою точку зрения, и, что самое главное, вы всегда сможете убедительно доказать свою правоту.

Еще одно различие между пускателем и контактором заключается в том, что только первые выпускаются в слаботочном исполнении. Эта специфика является одним из обстоятельств, обеспечивающих популярность стартеров и их широкое присутствие на рынке в этом классе оборудования. Контакторы не следует устанавливать в слаботочных цепях.

Различия между контакторами и магнитными пускателями

При рассмотрении вопроса о приобретении коммутационного устройства важно знать различия между пускателем и контактором. Эти устройства имеют ряд конструктивных и эксплуатационных различий.

Размеры, конструктивные особенности и защита

Контактор может иметь до пяти полюсов. Из-за наличия дугогасительных камер контакторы имеют большие размеры и много весят. Часто “начинку” изделия даже не помещают в корпус, чтобы не создавать дополнительный вес. Однако эта “нагота” представляет опасность для окружающих. Отсутствие корпуса также означает отсутствие защиты от проникновения жидкости, что накладывает ограничения на место размещения контактора. Он размещается в специальной панели или электрическом шкафу.

Стартеры обычно являются более компактными устройствами. “Они помещены в пластиковый корпус, который обеспечивает защиту от влаги и безопасность для пользователей и посторонних лиц. Это позволяет устанавливать устройство даже на открытом воздухе. Однако устройство не имеет дугогасительной камеры, что ограничивает его эксплуатационные возможности. В цепях большой мощности и при большом количестве переключений использование пускателя не рекомендуется.

Фактор производства

Еще одно различие между пускателем и контактором заключается в том, что только первые выпускаются в слаботочном исполнении. Эта специфика является одной из причин популярности стартеров и их широкого присутствия на рынке в этом классе устройств. Контакторы не следует использовать в слаботочных цепях.

Назначение устройств

Хотя пускатели являются устройствами общего назначения, которые могут использоваться в широком спектре приложений, их основная функция – это трехфазные двигатели переменного тока. Устройство не только запускает и останавливает двигатель, но и защищает его от непреднамеренного запуска. Он может использоваться в энергосистемах мощностью до 380 Вт.

В случае с контакторами можно сказать, что они могут коммутировать цепи любого типа, но их конструктивные особенности требуют соблюдения определенных условий. Предельное напряжение составит 660 В. Эти изделия подходят для таких применений, как схемы компенсации реактивной мощности. Они также используются для работы с электродвигателями и различными типами цепей, несущих большие нагрузки.

Контактор, в отличие от пускателя, является довольно тяжелым и громоздким устройством. Например, 100-амперный контактор в несколько раз тяжелее и намного больше, чем пускатель.

Что выбрать: пускатель или контактор?

В этой статье я расскажу о контакторах и пускателях, а также о том, когда и какие из них лучше использовать. Я начну с общей конструкции этих устройств и с того, как они работают.

В целом, оба устройства используются для дистанционного запуска различных цепей. Принцип работы обоих этих устройств довольно прост: имеется соленоид, на который подается управляющее напряжение, что приводит к замыканию контактов.

Когда это напряжение снимается, контакты размыкаются. Области применения обоих типов устройств очень широки – от простой вентиляции до мощных приводных устройств. В функциях этих устройств есть много сходства, но есть и различия.

Основное различие заключается в наличии (или отсутствии) реле тепловой защиты: у контакторов его нет. Это является основой для разделения зон использования. Контакторы обычно используются для управления приводными электродвигателями, а пускатели – для всего остального.

Как классифицируются эти устройства?

Контакторы можно разделить на следующие группы (в зависимости от выполняемой ими функции):

  • тип вакуума. В этих устройствах точка гашения покрыта специальным материалом, который позволяет очень быстро погасить мощную электрическую дугу и защитить устройство. Устройство имеет модульную конструкцию, состоящую из чугунной крышки, магнитного пускателя, механизма разъединения и вспомогательного оборудования.
  • модульный тип. Эти устройства рассчитаны на нагрузку до 380 В, как переменного, так и постоянного тока.

Стартеры, с другой стороны, имеют несколько иную классификацию: Реверсивные стартеры состоят из пары простых стартеров на одном основании. Это происходит потому, что оба пускателя не могут включиться одновременно из-за наличия размыкающих контактов в силовой цепи, которые не позволяют одному пускателю включиться, пока не выключится другой.

Электромагнитные пускатели (магнитные пускатели) состоят из магнитной системы в пластиковом корпусе, содержащей якорь и сердечник. Контакты замыкаются (размыкаются), когда якорь под действием тока тянется за сердечником. Сброс осуществляется с помощью специальных возвратных пружин.

Если мы попытаемся понять, где используются эти и другие устройства, то получим очень широкий спектр применения, поскольку они используются везде, где есть высокое напряжение, для управления устройствами с помощью обычного выключателя (или пары кнопок).

Методика выбора как пускателей, так и контакторов основывается на их технических характеристиках.

Одним из наиболее важных параметров является номинальный ток, на который рассчитаны главные рабочие контакты, поскольку они рассчитаны именно на это значение. Кроме того, особое внимание следует обратить на номинальное рабочее напряжение, поскольку корпус устройства не выдерживает более высоких напряжений.

Также не забывайте о величине и типе напряжения, на которое рассчитана рабочая катушка устройства. Невозможно выбрать подходящее устройство без полного понимания условий, в которых оно должно работать. Для каждого типа нагрузки существует определенный тип устойчивости к истиранию.

Степень защиты пускателей – это характеристика, которая варьируется в зависимости от условий, в которых используется устройство. Защита предотвращает попадание влаги и различных вредных частиц внутрь устройства, что повышает надежность и срок службы устройства.

В большинстве случаев ток, на который рассчитаны пускатели, составляет менее сорока ампер. Следовательно, все значения вне этих пределов – удел контакторов. Справочники различают эти устройства почти точно.

Из него видно, что пускатель – это низковольтное устройство с тремя парами контактов, подключенное к трехфазной цепи. Контакторы, с другой стороны, рассчитаны на напряжение до 650 В и состоят из электромагнитной катушки и группы силовых контактов.

Поэтому контакторы можно рассматривать как усовершенствованную версию контакторов, своего рода автономное устройство, объединяющее контактные группы и вспомогательное оборудование. Такое оборудование включает в себя реле тепловой защиты, кнопки управления и автоматический выключатель.

Хотя некоторые производители выпускают пускатели, не имеющие кнопок управления и тепловых реле. Все это делает невозможным определить конкретное различие между подразделениями.

Из того, что я описал выше, можно сделать вывод, что критерием для принятия решения о том, что лучше – контактор или пускатель, являются условия, в которых будет работать устройство, коммутируемое напряжение и управляющее напряжение.

Пишите свои комментарии, дополнения к статье, может я что-то упустил. Посмотрите на карту сайта, я буду очень рад, если вы найдете еще что-нибудь полезное на моем сайте. Доброе утро вам.

Системные схемы, имеют фундаментальные различия. Питание катушки происходит от цепи управления, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, потому что она проводит ток с силой большей, чем управляющая цепь.

Разница между контактором и пускателем

В промышленном, коммерческом и гражданском строительстве контакторы и пускатели решают все задачи, связанные с запуском и остановкой дистанционно управляемых двигателей. Эти устройства используются там, где требуется частый запуск или переключение электрооборудования с большими токами нагрузки. Давайте рассмотрим, что это за устройства и чем они отличаются друг от друга.

Контактор – Контактор – это исполнительное устройство, состоящее из блока быстродействующих переключателей (т.е. групп контактов). Он может быть отдельным устройством или частью другого оборудования.

Контактор – это коммутационный аппарат с дистанционным управлением, предназначенный для частой коммутации электрических цепей в номинальных (нормальных) условиях эксплуатации. Соединение или размыкание контактов обычно осуществляется с помощью электромагнитного привода.

По сравнению с электромагнитными реле, которые выполняют более или менее ту же функцию, контакторы отличаются тем, что разрывают электрические цепи в нескольких точках одновременно, тогда как электромагнитные реле обычно разрывают цепь только в одной точке.

Стартер (магнитный) – это модифицированный контактор с дополнительным оборудованием (обычно тепловым реле, предохранителями, дополнительной группой контактов или автоматическим выключателем для запуска электродвигателя).

Сравнение

Контакторы бывают трех типов: переменного тока, постоянного тока и иногда постоянного/переменного тока.

Устройства постоянного тока используются для включения и отключения потребителей энергии в электрических цепях постоянного тока; в реклоузерах, в приводах высоковольтных выключателей. Эти устройства (одно- и двухполюсные) предназначены для работы при напряжении от 22 до 440 В и токах до 630 А.

MK 2-20B-U3 63A контактор постоянного тока

Аппараты переменного тока используются для коммутации пусковых резисторов, нагревательных приборов, управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, запуска трехфазных трансформаторов, торможения электромагнитов и т.д. Источники питания переменного тока предназначены для коммутации цепей переменного тока.

Магнитные пускатели обычно используются для дистанционного управления асинхронными трехфазными электродвигателями с короткозамкнутым ротором.

Электромагнитный пускатель – это комбинированное электромеханическое устройство управления и распределения, предназначенное для пуска и разгона двигателя до номинальной скорости, а также для обеспечения бесперебойной работы, защиты подключенных цепей и двигателя от рабочих перегрузок и отключения питания.

Магнитные пускатели, оснащенные ограничителями перенапряжения, используются в системах управления с применением микропроцессорной техники. Пускатели работают при переменном напряжении от 24 до 660 В и частоте от 50 до 60 Гц или при постоянном напряжении от 34 до 440 В.
