Магнитный пускатель

Магнитный пускатель – Магнитный пускатель (магнитный стартер) – это низковольтное электромагнитное (электромеханическое) коммутационное и управляющее устройство, предназначенное для запуска и работы электродвигателя до номинальной скорости,… википедия

МАГНИТНЫЙ ПУСКАТЕЛЬ – Электрический выключатель с контактной системой, нормально замкнутой электромагнитами. В основном он используется для дистанционного запуска и остановки электродвигателей и защиты их от перегрузки…. Большой энциклопедический словарь

МАГНИТНЫЙ ПУСКАТЕЛЬ – (se.), коммутационное устройство для запуска и остановки электродвигателей под их дистанционным или автоматическим управлением…. Большая политехническая энциклопедия

магнитный пускатель – это электрический выключатель с контактной системой, нормально замкнутой электромагнитами. В основном он используется для дистанционного запуска и остановки электродвигателей и защиты их от перегрузки. * * * * * МАГНИТНЫЙ ПУСКАТЕЛЬ МАГНИТНЫЙ ПУСКАТЕЛЬ,…

магнитный пускатель – magnetinis paleidiklis statusas T sritis automatika atitikmenys: англ. magnetic starter; magnetic starting device vok. Magnetanlasser, m; magnetischer Anlasser, m рус. магнитный пускатель, m пранк. démarreur magnétique, m … Автоматический терминал žodynas

магнитный контактор пускатель вентилятора – Темы: Контактор двигателя вентилятора … Руководство технического переводчика

Магнитный пускатель для прямого запуска (электродвигатель) – [Я.Н.Лугинский, М.С.Феси Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и энергетике, Москва, 1999] Темы по электротехнике, основные понятия EN магнитный пускатель полного напряжения … Справочник технического переводчика

стартер – Электромагнитный (магнитный) пускатель – это низковольтное электромагнитное (электромеханическое) комбинированное коммутационное и управляющее устройство для запуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной… подробнее … википедия

электромагнитный пускатель – (магнитный пускатель) – это низковольтное электромагнитное (электромеханическое) комбинированное коммутационное и управляющее устройство для запуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной… … Википедия

Магнитный пускатель – Электрический выключатель переменного тока с магнитным приводом, предназначенный в основном для дистанционного запуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором. [Терминология … … Энциклопедия терминов, определений и объяснений строительных материалов

Для обеспечения продолжительной надежной работы магнитных пускателей рекомендуется устанавливать эти устройства на ровной поверхности, жестко закрепленными, в вертикальном положении. Монтаж пускателей с тепловыми реле должен производиться в условиях минимальной разницы температур окружающей среды.

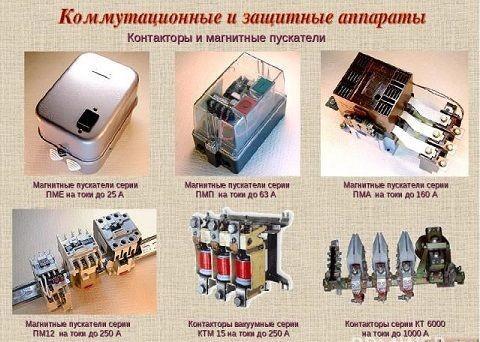

Типы магнитных пускателей

Сам магнитный пускатель имеет довольно простую конструкцию и принцип работы. Он состоит из двух типов контактов – подвижных и неподвижных. Их закрытие вызывает запуск электродвигателя, а открытие – остановку двигателя. Контакты приводятся в действие магнитным полем.

Устройство магнитного пускателя и принцип работы

Основное назначение магнитных пускателей – дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают на переменном токе с напряжением 380 и 660 В и частотой 50 Гц. Основные операции включают пуск, остановку и движение задним ходом.

Кроме того, магнитные пускатели в сочетании с тепловыми реле защищают управляемые электродвигатели от возможных перегрузок недопустимой продолжительности. В некоторых конструкциях пускателей используются ограничители перенапряжения, применяемые в полупроводниковых системах управления.

Они могут быть обратимыми или необратимыми в зависимости от схемы переключения нагрузки. Классификация по положению предполагает наличие магнитных пускателей следующих типов:

  • Открытый тип. Они устанавливаются в закрытых шкафах, на панелях и в других местах, куда не могут проникнуть пыль, влага и инородные тела.
  • Защищенная версия. Установка внутри помещений с низким содержанием пыли в окружающей среде. Предотвращает попадание воды в корпус устройства.
  • Пыленепроницаемое исполнение. Устанавливается в помещении и на улице под навесами, защищающими от дождя и солнца.

Дополнительная классификация стартеров производится по следующим признакам:

  • Кнопочная станция на корпусе устройства. Нереверсивные пускатели оснащены кнопками START и STOP, а реверсивные – кнопками START FORWARD, START RETURN и STOP. В некоторых моделях в корпус вмонтирована сигнальная лампочка.
  • Дополнительные блокировочные и сигнальные контакты. Они используются в различных комбинациях, как нормально замкнутые или нормально разомкнутые контакты. Они могут быть встроенными или оснащаться отдельной насадкой. Некоторые вспомогательные контакты могут использоваться как часть всей цепи пускателя. В реверсивных устройствах, например, они используются для обеспечения электрической блокировки.
  • Ток и напряжение втягивающей катушки.
  • Наличие теплового реле в цепи. Его главной особенностью является номинальный ток отключения на средних установках. Регулировка тока срабатывания находится в допустимом диапазоне +15% от номинального тока.

Одинарные магнитные пускатели могут быть оснащены ограничителями перенапряжения и другими видами установочных изделий.

Помимо собственной продукции, “МФК Техэнерго” предлагает пускатели и вспомогательное оборудование компаний “Кашинский завод электрооборудования”, Schinder Electric, ABB. Мы придерживаемся политики открытости и честных цен, поэтому на сайте представлен каталог и прайс-листы на весь перечень продукции.

Что такое магнитный пускатель

Отечественные производители – ООО МФК “Техэнерго” (TEXENERGO), ОАО “Кашинский завод электрокаппаратуры” (КашинЗЭА) (КашинЗЭА) – производят проверенные в эксплуатации пускатели серий ПМЛ, ПМ12 и ПМ16 класса В и выше в современных конфигурациях и других вариантах. Известные зарубежные производители – Schneider Electric, ABB, Siemens – предлагают продукцию в более высоком ценовом сегменте.

Основные типы аппаратов

Это важно

Пускатели работают в сложных условиях коммутации. Силовые контакты подвергаются ударным и циклическим нагрузкам, поэтому их качество, а значит и устойчивость к коммутационному износу, должно быть не ниже класса B [5] . Для повышения надежности пускателей некоторые производители, например, TEXENERGO, используют серебро при производстве контактов.

Чтобы оценить, как производительность, дизайн и бренд соотносятся со стоимостью, рассмотрим примерные ценовые диапазоны трехфазных пускателей AC-3 с различными номиналами мощности (обозначения вспомогательных контактов: “Z” – замкнутый, “P” – разомкнутый). Сколько стоят электромагнитные пускатели?

Малый размер, необратимый, ток до 18А, переменный ток:

ПМЛ 1100, 230 В, 12 А, 1з, УХЛ4, Б (ТЕХЭНЕРГО) – 251,61 руб.

ПМЛ 1100, 220 В, 12 А, 1з (“Кашинский завод электрооборудования”) – 472,26 руб.

Tesys E, 12 A, 220 В, 1п (TEXENERGO) – 565,95 руб.

Ток до 40 A, открытый, переменный:

PML 3100, 230 В, 40 А, 1з+1п, УХЛ4, B (TEXENERGO) – 886,94 руб.

ПМ12-040150, 380 В, 1з (“Кашинский завод электрооборудования”) – 1256,70 руб.

Tesys E, 40 A, 220 В, 1з+1п (TEXENERGO) – 2021,58 руб.

Ток до 100 A, с тепловым реле, необратимый, переменный ток:

PML 5100, 230 В, 95 А, 1з+1п, УХЛ4, B (TEXENERGO) – 1445,50 руб.

ПМ12-100150, 380 В (Кашинский завод электрооборудования) – 5301,94 руб.

Tesys E, 95 A, 220 В, 1z + 1p (Schneider Electric) – 4461,88 руб.

Ток до 250 A, переменный:

PM12-250150, 230 В, УХЛ4, Б, 4з+2п (TEXENERGO) – 4555,50 руб.

ПМ12-250150, 2з+2п, 220 В (Кашинский завод электрооборудования) – 12 448,91 руб.

Tesys E, 250 A, 220 В (Schneider Electric) – 15 893,47 руб.

Ток свыше 250 A, переменный ток:

PM16-400100, 230 В, 1з (TEXENERGO) – 13 597,50 руб.

Tesys E, 400 A, 220 В (Schneider Electric) – 32 417,28 руб.

Как показывает сравнение, цены на электромагнитные пускатели зависят не только от технических параметров, но и от бренда. Однако отечественная продукция в среднем ценовом сегменте часто выигрывает по соотношению цена-качество. При выборе также следует обратить внимание на соответствие стандартам и наличие сертификатов.

Где заказать электромагнитные пускатели

За советом о том, как правильно выбрать поставщика распределительных устройств, мы обратились к Андрею Александровичу Грибенко, директору по внешнеэкономическим связям МФК “Техэнерго”:

“Сегодняшний рынок предлагает широкий ассортимент электротехнической продукции различных ценовых категорий. Однако если клиент ищет ответственного поставщика, лучше отдать предпочтение непосредственно производителям, поскольку они лучше других знают свою продукцию и могут быстро решить проблемы с транспортировкой, обслуживанием и гарантией.

МФК “Техэнерго” – крупный производитель электротехнической продукции в России, имеющий собственные производственные мощности как в Российской Федерации, так и за рубежом. Более 30 лет мы поставляем модульные, силовые и распределительные устройства, коммутационные аппараты, кабели, освещение, измерительное оборудование, оборудование для автоматизации, монтажные изделия,… С 1987 года мы самостоятельно производим электромагнитные пускатели и контакторы TEXENERGO PML, PM12, PM16, PME, PMA, PMU, KT, KVT, KV-1, KV-2, KMI, KTI и другие, качество которых подтверждено европейскими сертификатами соответствия и многочисленными отзывами клиентов – у нас нет возвратов и рекламаций на пускатели и контакторы. Компания работает в среднем ценовом диапазоне. Среди наших клиентов – Московский метрополитен, Газпром, Мосгортранс, Роснефть и другие. Мы постоянно работаем над надежностью нашего оборудования и производим стартеры класса А. Пускатели TEXENERGO класса B часто превосходят продукцию других производителей по соотношению цены и качества.

Помимо собственной продукции МФК “Техэнерго” предлагает пускатели и вспомогательное оборудование Кашинского завода электрооборудования, Schinder Electric, ABB. Мы придерживаемся политики открытости и честного ценообразования, поэтому на сайте вы найдете каталог и прайс-листы на весь перечень продукции.

* Цены взяты из общедоступных источников и актуальны по состоянию на апрель 2021 года. Данный материал не является публичной офертой.

В домашних хозяйствах практически никогда не используются электроприборы с силой тока более десяти ампер и потребляющие более нескольких киловатт электроэнергии. Они включаются и выключаются с помощью обычных ручных выключателей. При подключении небольших нагрузок таким образом между контактами проскакивает лишь небольшая искра, и повреждение выключателя практически не происходит.

Как подключить магнитный пускатель

Первая, классическая схема предназначена для обычного запуска электродвигателя: нажмите кнопку “Пуск” – двигатель запускается, нажмите кнопку “Стоп” – двигатель выключается. Вместо двигателя можно подключить любую нагрузку, например, мощный обогреватель.

Для простоты понимания схема разделена на две части: силовая часть и схема управления.

Секция питания питается трехфазным напряжением 380 В переменного тока с фазами “A” “B” “C”. Силовая часть включает: трехполюсный автоматический выключатель QF1три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Схема управления подается от фазы “А”.

Схема управления включает в себя кнопочный выключатель SB1 Кнопка “Стоп”, кнопка SB2 Кнопка “Пуск”, магнитный соленоид стартера КМ1 и его вспомогательный контакт 13NO-14NOподключенпараллельно на кнопку “Старт”.

При включении автомата QF1 фазы “А”, “В”, “С” подаются на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и оставаться там на службе.

Фаза “А”, питающая цепи управления, достигает контакта через кнопку “Стоп” №3 Кнопка пуска, вспомогательный контакт стартера 13NO и остается в эксплуатации на этих двух контактах.

Схема готова к работе.

При нажатии кнопки “Пуск” фаза “А” поступает на соленоид стартера. КМ1Стартер срабатывает, и все его контакты замыкаются. Напряжение подается на нижние силовые клеммы 2Т1, 4Т2, 6Т3 и от них подается на двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку “Пуск”, и двигатель не остановится, поскольку используется вспомогательный контакт пускателя. 13NO-14NOподключены параллельно кпараллельно с на кнопку START используется для реализации самоостановка ..

Когда кнопка пуска отпущена, фаза по-прежнему поступает на соленоид магнитного пускателя, но через собственную пару 13NO-14NO. Стрелка на рисунке ниже показывает движение фазы “А”.

Если автоматическое включение отсутствует, то для выключения двигателя необходимо удерживать кнопку “Пуск” нажатой до тех пор, пока работает двигатель или другая нагрузка, питающаяся от магнитного пускателя.

Цепь разрывается, управляющее напряжение больше не подается на соленоид стартера, возвратная пружина возвращает сердечник в исходное положение, а силовые контакты размыкаются, отключая двигатель от трехфазного напряжения питания.

А теперь давайте посмотрим на принципиальная схема схема цепи управления стартером.

Она практически идентична схеме, за исключением схемы самоблокировки.

Чтобы не тянуть дополнительный провод к кнопке “Пуск”, между выходом катушки и одним из ближайших вспомогательных контактов устанавливается перемычка: в данном случае это “А2” и “14NO».

Провод от противоположного вспомогательного контакта подключается непосредственно к №3 кнопку включения.

Итак, теперь у нас есть простая классическая электрическая схема магнитного пускателя. Также на этом же стартере можно собрать схему автоматического ввода резерва (АВР), который предназначен для обеспечения бесперебойной подачи электроэнергии потребителям электроэнергии.

Если у вас есть вопросы или сомнения по поводу стартера, посмотрите видеоролик, из которого вы узнаете необходимую информацию.

Схема подключения для реверсирования магнитного контактора.

Эта схема в основном используется там, где двигатель должен вращаться в обоих направлениях, например, в дрели, кране, подъемнике и т.д.

На первый взгляд она может показаться гораздо сложнее, чем схема с одним стартером, но это только на первый взгляд.

В схему добавлена дополнительная схема управления, которая состоит из кнопки SB3магнитный пускатель KM2и небольшая модификация секция электропитания питание электродвигателя. Названия кнопок SB2 и SB3 являются произвольными.

Перед соленоидами стартера добавлены два нормально замкнутых контакта для защиты от короткого замыкания в цепи питания. KM1.2 и KM2.2снятые с контактных площадок, установленных на магнитных пускателях КМ1 и KM2.

Цепи управления и силовые контакты пускателей имеют цветовую маркировку для облегчения понимания схемы. Чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателя не показаны. Если у вас возникли вопросы или сомнения, перечитайте предыдущую статью о проводке магнитного пускателя.

1 Начальное состояние системы

Когда выключатель включен QF1 Фазы “А”, “В”, “С” подаются на верхние силовые контакты магнитных пускателей. КМ1 и KM2 и оставаться там на службе.

Фаза “A”, питание цепей управления, через автоматический выключатель управленияSF1 и кнопка SB1 “Стоп” подключен к контакту №3 кнопки SB2 и SB3вспомогательный контакт 13NO стартеры КМ1 и KM2и остается в эксплуатации на этих контактах. На следующей схеме показана часть реверсивной цепи, а именно схема подключения цепей управления с реальными компонентами.

2 Работа цепей управления при повороте двигателя влево

Когда клавиша нажата SB2 Фаза “A” через размыкающий контакт KM2.2поступает на катушку магнитного пускателя КМ1и стартер запускается и его НЕТ контакты замкнутыи нормально закрытыеоткрытый.

Когда контакт KM1.1 Стартер срабатывает при к самосохранениюи когда контакты питания замкнуты КМ1 Фазы “А”, “В”, “С” подаются на соответствующие контакты обмотки двигателя, и двигатель начинает вращаться, например, влево.

Здесь нормально замкнутый контакт KM1.

2расположенный в цепи питания соленоида стартера KM2.открывается и препятствует включению магнитного пускателяKM2 когда контактор KM1 включен КМ1.

Это называется “защитой от дурака” и рассматривается ниже.На схеме ниже показана часть схемы управления, отвечающая за команду “Влево”. Схема показана с использованием реальных компонентов.

3. работа схемы управления при вращении двигателя по часовой стрелке

Чтобы изменить направление вращения двигателя, просто поменяйте местами две любые фазы питания, например, “B” и “C”. Это то, что делает стартер. KM2.

Но прежде чем нажать кнопку “Справа” и изменить направление вращения двигателя, необходимо использовать кнопку “Остановить“, чтобы остановить предыдущее вращение.

Это разомкнет цепь, и управляющая фаза “А” больше не будет поступать на соленоид стартера. КМ1Возвратная пружина возвращает сердечник и контакты в исходное положение, силовые контакты размыкаются, и двигатель отключается. М от трехфазного напряжения питания. Система вернется в исходное состояние или состояние ожидания:

Нажмите кнопку SB3 и фазу “А” через нормально замкнутый контакт KM1.2достигает соленоида магнитного пускателя KM2Стартер включается и через его контакт KM2.1 активируется при автоподаче.

С его силовыми контактами KM2 Стартер переключает фазы “B” и “C”, и двигатель М начинает вращаться в другую сторону. В то же время, контакт KM2.2помещен в питающий кабель стартера КМ1размыкается и предотвращает срабатывание контактора KM1КМ1 включается при работе стартера KM1 KM2.

4 Силовые цепи

Теперь рассмотрим работу силовой части системы, которая отвечает за переключение фаз питания для реверсирования вращения двигателя.

Привязка главных контактов пускателя КМ1 сконструированы таким образом, что при их срабатывании фаза “А” входит в обмотку №1фазу “В” в обмотку №2и фазу “С” в обмотку №3. Двигатель, как мы уже выяснили, получает левостороннее вращение. Обратного чередования фаз не происходит.

Обвязка главных контактов пускателя KM2 смещается таким образом, что при срабатывании контакта фазы “B” и “C” меняются местами, фаза “B” через центр контакт подается на обмотку, и фаза “С” коммутируется через центральный контакт. №3и фаза “C” переключается на левый контакт, а фаза “O” переключается на центральный контакт. левая сторона подается на обмотку№2. Фаза “А” остается без изменений.

Теперь рассмотрим рисунок ниже, на котором показана сборка всей секции блока питания на реальных компонентах.

Фаза “А” подается через белый провод на вход левая сторона контакт стартера КМ1 и перемычка подключается к входу слева контакт стартера KM2.

Выходы обоих контактов стартера также соединены перемычками, и от стартера КМ1 фаза “А” подается на обмотку двигателя №1 двигателя М – Обратного чередования фаз не происходит.

Фаза “B” подключена красным проводом к входу центр контакт стартера КМ1 и соединяется перемычкой с правильно вход стартера KM2.

Правый выход KM2 фаза соединена мостом с правым выходом КМ1, тем самым заняв место фазы “С”.

А теперь извилистый №3при включенном стартере KM2 будет фаза “В”.

Фаза “C” подается через синий провод на вход правильно контакт стартера КМ1 и соединяется перемычкой с центр вход стартера KM2.

На выходе центр связаться сKM2 фаза подключена к центр выход КМ1, тем самым заняв место фазы “B”.

Теперь обмотка №2при включении стартера KM2 теперь будет находиться в фазе “C”, когда на KM2 подается напряжение. Двигатель повернется вправо.

5. защита от короткого замыкания или “защита” цепей питания

Как мы уже знаем, двигатель должен быть остановлен, прежде чем вы сможете изменить его скорость. Но это не всегда срабатывает, потому что никто не застрахован от ошибок. Итак, давайте представим ситуацию, когда защиты нет.

Двигатель поворачивается влево, стартер КМ1 работает, и с его выхода все три фазы поступают на обмотки, каждая на свою обмотку.

Теперь, не отсоединяя стартерКМ1 включаем стартер KM2. Фазы “B” и “C”, которые мы поменяли местами, чтобы изменить направление вращения, встретятся на выходе стартера. КМ1.

Имеется короткое замыкание между фазамимежду фазами “B” и “C”.

Чтобы предотвратить это, в схеме используется Нормально замкнутые контакты контакты пускателя, которые устанавливаются перед катушками тех же пускателей, тем самым предотвращая включение одного магнитного пускателя до снятия напряжения с другого.

6 Заключение

Конечно, все это трудно понять с первого взгляда. Даже я сам, когда начинал осваивать работу электроприводов, с первого взгляда не понимал принцип реверса. Одно дело – прочитать и запомнить схему на бумаге, другое – увидеть ее воочию. Но если вы соберете схему и потратите несколько дней на ее изучение, успех гарантирован.

Схемы силовой передачи для магнитных пускателей смонтированы для ручного управления пускателем, но это не отменяет возможности дистанционного управления пускателями KME в корпусе IP65 с помощью EKF PROxima.

Магнитный пускатель: устройство, применение и схемы подключения

В этой статье мы рассмотрим магнитный пускатель, который позволяет управлять двигателями различных исполнительных механизмов, его конструкцию и принцип работы.

Область применения стартеров довольно широка. Они используются везде, где необходимо включить, выключить двигатель и защитить его от перегрузки. Сюда входят сельское хозяйство, промышленность, поддержка инфраструктуры и частные дома. Наиболее распространенные области применения пускателей: включение или выключение вентиляции, запуск различных насосов, открытие или закрытие дверей и ворот, управление небольшими конвейерами.

Структура магнитных пускателей

Прежде чем рассматривать структуру магнитных пускателей, необходимо дать им определение. Пускатель согласно MES 441-14-38 представляет собой комбинацию всех коммутационных устройств, необходимых для запуска и остановки двигателя с защитой от перегрузки.

  1. Вопросы
  2. Кнопочная станция
  3. Тепловое реле

Корпус магнитного пускателя обеспечивает защиту IP65. Для этого в комплекте с пускателем поставляются прокладки, а на разъеме корпуса и кнопках имеется специальное уплотнение, предотвращающее попадание влаги и пыли внутрь корпуса.

Корпуса пускателей KME IP65 на токи до 32 А изготовлены из пластика, на токи от 40 до 95 А – из чугуна.

Тепловое реле устанавливается непосредственно на контактор.

Как работает стартер

При нажатии зеленой кнопки пуска замыкается контактная группа и включается электромагнитный контактор. Это происходит почти сразу. После этого кнопку можно отпустить. Работа электромагнитного контактора обеспечивается встроенным нормально разомкнутым контактом. Он используется для “приема” питания катушки управления контактором. Тепловое реле также участвует в цепи питания со своими вспомогательными клеммами. Во время работы ток проходит через силовой контакт магнитного пускателя, затем через тепловое реле перегрузки и по кабелю к нагрузке. При нажатии кнопки “стоп” толкатель нажимает на кнопку “стоп” теплового реле, которое прерывает подачу электроэнергии.

Таким образом, контактор является исполнительным механизмом пускателя для включения и отключения нагрузки. Тепловое реле действует как защита двигателя от перегрузки и неполнофазного режима работы. Основным компонентом, обеспечивающим защиту от перегрузки, является биметаллическая пластина. Эта пластина, как следует из названия, состоит из двух металлов с разным тепловым расширением и при нагревании изгибается в сторону металла с меньшим тепловым расширением. Это эффект, на котором основана защита. Биметаллическая пластина находится рядом с проводником, по которому протекает рабочий ток, и изгибается под его теплом. При определенном смещении биметаллическая пластина размыкает контакты теплового реле, а поскольку катушка магнитного пускателя запитана от этих контактов, их размыкание вызывает срабатывание контактора. Тепловое реле имеет 2 контакта: нормально замкнутый контакт – используется при подключении катушки – и нормально разомкнутый контакт. Этот контакт используется в качестве сигнального контакта для индикации активации теплового реле по схемам перегрузки.

Тепловое реле имеет 2 режима работы – автоматический, когда после охлаждения тепловое реле включает контактор без вмешательства человека, и ручной, когда оператор должен устранить причину отключения и включить реле вручную.

Тепловое реле активируется, когда ток на любой из фаз поднимается выше нормального уровня. На этом основана защита двигателя от неполнофазного режима работы, поскольку при отказе одной фазы ток на других фазах должен быть пропорционально увеличен, чтобы двигатель работал. При увеличении тока на двух других фазах срабатывает реле тепловой перегрузки.

Магнитные пускатели EKF PROxima IP65 9-95A также доступны с возможностью индикации включения. Эта индикация обеспечивается световым индикатором, который расположен на передней панели магнитного пускателя. Индикатор загорается при подаче напряжения на катушку управления и гаснет при отключении напряжения. Этот вариант удобен, когда привод не виден и не слышен непосредственно с самого пускателя.

Область применения

Магнитные пускатели KME в корпусе IP65 9-95A EKF PROxima могут использоваться везде, где требуется управление и защита двигателя. К ним относятся местная вентиляция, открытие и закрытие ворот, различные электрические насосы от ирригационных до погружных, компрессоры.

Поскольку все внутренние цепи управления магнитом собраны, это позволяет сэкономить много времени на проводку. Пользователю необходимо только подключить кабель питания.

Контур

Магнитные пускатели KME в корпусе IP65 9-95A EKF PROxima изготавливаются для управляющего напряжения 400 В и 230 В переменного тока 50 Гц. Схемы подключения этих магнитных пускателей отличаются.

Схема подключения стартера KME 9A-32A с катушками управления 400 В

Схема подключения пускателя KME 9A-32A с катушками управления 400 В

Схема подключения пускателя KME 9A-32A с катушками управления 230 В

Схема подключения пускателя KME 9A-32A с катушками управления 230 В

В то время как пускатель на 400 В может быть интегрирован в трехпроводную систему питания двигателя, пускатель на 230 В требует четырехпроводной системы с нейтральным проводом, причем нейтральный провод не прерывается при отключении контактора.

Как показано на схеме подключения, на тепловом реле остается неиспользованным один нормально разомкнутый вспомогательный контакт. На схеме он обозначен 97-98. Этот контакт можно использовать для дистанционного сигнала аварийного отключения устройства, управляемого пускателем.

Схемы передачи энергии для магнитных пускателей монтируются для ручного управления пускателем, но это не исключает возможности дистанционного управления пускателями KME в корпусе IP65 EKF PROxima.

Для того чтобы организовать универсальное управление – дистанционное и ручное, подключив две импульсные кнопки, необходимо:

  1. Подключите дистанционную кнопку с контактом 1NO к клеммам теплового реле 95 и управляющей катушке контактора A2 с помощью проводов. Это приведет к дублированию кнопки “Пуск”.
  2. На участке кабеля питания контактора на клемме 95 теплового реле должна быть установлена кнопка отключения 1NC – она дублирует кнопку “Стоп”.

Благодаря этому магнитные пускатели KME в корпусе IP65 9-95A EKF PROxima могут использоваться как в устройствах ручного, так и дистанционного пуска, имеют функцию защиты двигателя от перегрузки, обратную связь магнитного пускателя с аварийным выключателем и могут применяться в системах автоматического управления технологическими процессами.

Линейка пускателей KME в корпусе IP65 от EKF PROxima начинается с номинального тока 9 A и доходит до 93 A. В 2017 году компания EKF открыла сборочный участок, и теперь для заказа доступны пускатели на номинальные токи от 0,4 до 7 А. Эти пускатели оснащены тепловыми реле для малых токов и контакторами на 9 А. Срок изготовления слаботочных закрытых пускателей KME составляет примерно одну неделю. Это означает, что клиент из Владивостока, например, может получить свой заказ в течение 2-2,5 недель с момента его размещения.

Одна из самых простых электрических схем магнитного пускателя показана ниже:

Электрическая схема

Подключение УЗО и автоматического выключателя: Электрическая схема

Одним из основных компонентов магнитного контактора является кнопка.

Рис. 6 Кнопки управления и их подключение в схеме

Вышеупомянутые элементы позволяют дистанционно управлять стартером.

Кнопка “Стоп” активирует размыкающий контакт, который передает напряжение на цепь управления.

Кнопка пуска необходима для замыкания контакта, чтобы через него мог протекать ток.

Рис. 7 Схема подключения магнитного контактора

Схема, показанная на рис. 7, представляет собой стандартный пускатель двигателя.

Как подключить магнитный пускатель? Следует уделить должное внимание вышеуказанной схеме.

Эта схема разделена на две части:

  • Электропитание – электропитание происходит от источника переменного напряжения (380 В) и разделено на три основные фазы:
    • “А”;
    • “В”;
    • “С”.

    Цепь питания содержит переключатель QF1, несколько клемм питания: 1L1-2T1, 3L2-4L2, 5L3-6T3 и двигатель “M”.

    • Схема управления – получает сигнал от фазы “А”. В эту же схему входят:
      • стоп-сигнал – SB1;
      • сигнал запуска – SB2;
      • Обмотка контактора KM1;
      • Дополнительный элемент 13NO-14NO.

      Соединение 13NO-14NO находится параллельно с SB2.

      Когда запускается QF1, фазы “A”, “B”, “C” достигают контактов 1L1, 3L2, 5L3 и переходят в режим ожидания. Фаза “А” подается на контакт “3” через кнопку “Стоп”. Элемент 13NO остается в положении ожидания на этих двух контактах. Электрическая цепь готова. Электродвигатели обязательно должны быть оснащены тепловым реле для защиты устройства от перегрузки по току.

      Современные контакторные пускатели, автоконтакторы могут быть собраны в единую панель на одной DIN-рейке. Система автоматического управления (САУ), отвечающая за взаимодействие всех элементов магнитных установок, технологических процессов и контроллеров, основана на использовании магнитных пускателей.

      Информация, содержащаяся в этой статье, облегчит построение схемы такого типа и ее использование по назначению.
