Сечение кабеля — как выбрать в зависимости от силы тока или мощности

Кабель NYM (российский аналог — кабель ВВГ), с круглыми медными жилами и огнестойкой изоляцией, соответствует немецкому стандарту VDE 0250. Технические параметры и область применения практически такие же, как у кабеля ВВГ. Выпускается в двух-, трех- и четырехжильном исполнении с сечением от 1,5 до 4,0 мм2 .

Выбор сечений для медных и алюминиевых кабелей
Выбор сечения для медных и алюминиевых кабелей в зависимости от нагрузки

Стандартная бытовая электропроводка рассчитана на максимальный непрерывный ток 25 А. (Для этого тока необходимо выбрать автоматический выключатель, который также устанавливается на кабельном вводе в квартиру) должен быть изготовлен из медного провода сечением 4,0 мм2 , что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

В соответствии с требованиями пункта 7.1.35 ESM Сечение медной жилы для плоских кабелей должно быть не менее 2,5 мм2 , Это соответствует диаметру проводника 1,8 мм и току нагрузки 16 А. К такой проводке можно подключать устройства общей мощностью до 3,5 кВт.

Для проверки площади поперечного сечения проводников трехфазной трехпроводной линии с одной нагрузкой на конце (рис. 2, а), характеризующейся номинальным током I p и коэффициентом мощности cos phi при относительной линейной потере напряжения, поступают следующим образом:

Выбор сечения проводников и кабелей: потери тепла, тока, напряжения

Выбор сечения по условиям допустимого нагрева сводится к использованию соответствующих таблиц непрерывных токовых нагрузок Id, при которых токопроводящие жилы нагреваются до максимально допустимой температуры, определенной практикой, чтобы предотвратить преждевременное разрушение изоляции, обеспечить надежный контакт в местах соединения кабелей и исключить различные аварийные ситуации, которые возникают, когда Id ≥ Ip, Ip — номинальный ток нагрузки.

Прерывистые нагрузки преобразуются в заданный непрерывный ток при выборе сечения кабеля

где Ipc — прерывистый ток нагрузки с длительностью фазы включения.

Выбор сечения кабелей и проводов

При выборе сечения кабеля необходимо помнить, что при одинаковой температуре нагрева допустимая плотность тока для проводников с большим сечением должна быть ниже, так как увеличение их сечения больше, чем увеличение поверхности охлаждения (см. рис. 1). По этой причине для экономии цветных металлов часто выбирают два или более кабеля с меньшим сечением вместо одного кабеля с большим сечением.

Диаграмма допустимой плотности тока в зависимости от сечения медных жил неэкранированного трехжильного кабеля 6 кВ с бумажной изоляцией, нагретого до +65 °C при температуре воздуха +25

Рисунок 1: График допустимой плотности тока в зависимости от сечения медной жилы для открытого трехжильного кабеля 6 кВ с бумажной изоляцией, нагретого током до +65°C при температуре воздуха +25°C.

Выбор сечения кабеля и проводниковОкончательный выбор сечения проводников и кабелей должен учитывать не только номинальный ток линии, но и способ прокладки линии, материал, из которого изготовлены проводники, и температуру окружающей среды согласно соответствующим таблицам.

Кабельные линии с напряжением более 1000 В, отобранные по допустимому длительному нагреву, также проверяются на нагрев токами короткого замыкания. Если температура медных и алюминиевых жил пропитанных бумагой кабелей на напряжение до 10 кВ превышает 200 °C, а кабелей на напряжение от 35 до 220 кВ превышает 125 °C, то площадь их поперечного сечения должна быть соответственно увеличена.

Сечение проводов и кабелей внутренних сетей напряжением до 1000 В должно быть согласовано с коммутационной способностью устройств защиты линии — предохранителей и автоматических выключателей — так, чтобы было обосновано неравенство I e / I w, где k w — кратное значение допустимого длительного тока проводника по отношению к номинальному току или току срабатывания устройства защиты I w (из ПУЭ). Невыполнение вышеуказанного неравенства заставит соответственно увеличить выбранную площадь поперечного сечения.

Определение размеров сечений кабелей и проводов в зависимости от потерь напряжения

Сечение кабелей и проводов, адаптированное к условиям нагрева и соответствующее коммутационной способности защитных устройств, должно быть проверено по относительному линейному падению напряжения.

где U — напряжение источника электроэнергии, Uном — напряжение в точке подключения приемника.

Допустимое отклонение напряжения на клеммах двигателя от номинального не должно превышать ±5 %, а в отдельных случаях может достигать +10 %.

В цепях освещения падение напряжения на наиболее удаленных рабочих лампах в помещениях и прожекторах при наружном освещении не должно превышать 2,5 % от номинального напряжения лампы, при наружном и аварийном освещении 5 %, а в цепях с напряжением 12. 42 В — 10 %. Большее снижение напряжения приводит к значительному снижению освещенности рабочего места, вызывает падение производительности труда и может привести к условиям, при которых не обеспечивается зажигание газоразрядных ламп. Максимальное напряжение на лампах, как правило, не должно превышать 105 % от номинального значения.

Более высокие напряжения во внутренних сетях электроснабжения, чем рекомендуемые стандартами, недопустимы, так как приводят к значительному увеличению потребления электроэнергии, сокращению срока службы силового и осветительного оборудования, а иногда и к снижению качества выпускаемой продукции.

Расчет падения напряжения в трехфазной линии при выборе сечения кабеля и проводников

Рисунок 2. Расчет потерь напряжения в трехфазной линии при выборе сечения кабеля и проводников: а — с одной нагрузкой в конце линии, б — с несколькими распределенными нагрузками.

Сечение кабеля трехфазной линии с одной нагрузкой на конце линии (рис. 2, a), характеризуемый расчетным током I p и коэффициентом мощности cos phi для относительной линейной потери напряжения, проверяется следующим образом:

где Uном — номинальное напряжение линии, В, Ro и Ho — соответственно активное и индуктивное сопротивление одного километра линии, выбранное из справочных таблиц, Ом/км, P p — расчетная активная мощность нагрузки, кВт, L — длина линии, км.

Для неразветвленной трехфазной трехпроводной магистральной линии постоянного сечения, несущей распределенные по ней нагрузки с расчетными токами I p 1 , I p 2 , . I p и соответствующие коэффициенты мощности cos phi1, cos phi2, . cos phi, удаленные от источника питания на расстояния L1, L2, . Ln (рис. 2, б), относительная потеря напряжения в сети до самой удаленной нагрузки:

где P p i активная мощность — расчетная i-я нагрузка, отключенная от источника питания на расстоянии L.

Если рассчитанное относительное падение напряжения d U больше, чем допускается стандартами, следует увеличить выбранную площадь поперечного сечения, чтобы расчетное значение было в пределах допустимого.

Для малых сечений проводников и кабелей индуктивным сопротивлением Ho можно пренебречь, что значительно упрощает соответствующие расчеты. В трехфазных трехпроводных наружных распределительных сетях значительной протяженности необходимо следить за правильным подключением равномерно расположенных друг от друга ламп, так как в противном случае потери напряжения распределяются по фазам неравномерно и могут достигать нескольких десятков процентов по отношению к номинальному напряжению.

Схемы подключения равномерно расположенных светильников в наружном освещении: a - правильно, b - неправильно

Выбор сечения кабеля в соответствии с экономической плотностью тока

Выбор размеров проводов и кабелей без учета экономических факторов может привести к значительным потерям в линии и существенно увеличить эксплуатационные расходы. По этой причине сечение внутренних проводников сетей электроснабжения значительной протяженности и сетей, работающих с большим количеством часов пиковой нагрузки — Tmax > 4000 ч — не должно быть меньше рекомендуемой экономической плотности тока, определяющей оптимальное соотношение инвестиционных затрат и эксплуатационных расходов, которое определяется следующим образом

где I p — расчетный ток линии без учета увеличения нагрузки при поломках и ремонтах, J e — экономическая плотность тока, полученная в результате расчета возврата капитальных затрат за 8 — 10 лет.

Выбор сечений проводов и кабелейРасчетное экономическое сечение округляется до ближайшего стандартного сечения, и если оно оказывается больше 150 мм2, то одна кабельная линия заменяется двумя или более кабелями с общим сечением, соответствующим экономическому сечению. Не рекомендуется использовать кабели с малым изменением нагрузки с сечением менее 50 мм2.

Сечение кабелей и проводов до 1000 В для часов пиковой нагрузки Tmax

В трехфазных четырехпроводных сетях сечение нейтрального проводника не рассчитывается, но принимается равным не менее 50% от сечения, выбранного для основных проводников, а в сетях, питающих разрядные лампы, вызывающие более высокие гармоники тока, — таким же, как и для основных проводников.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!

Первый шаг. Сначала необходимо определить номинальный ток цепи:

Выбор сечения кабеля в зависимости от тока

Первый шаг. Расчет производится точно так же, т.е. сначала вы рассчитываете суммарную мощность всех электроприборов, которые могут быть подключены к электросети:

  • P1, P2 .. — мощность электроприборов, Вт;
  • Kc — коэффициент спроса (вероятность того, что все устройства будут работать одновременно), значение по умолчанию равно 1.

Второй шаг. Затем определяется номинальный ток цепи:

  • Psum — суммарная мощность электроприборов;
  • U — напряжение сети;
  • cos ϕ — коэффициент мощности (характеризует потери мощности), значение по умолчанию — 0,92.

Третий шаг. На последнем этапе используются те же таблицы, что описаны выше, в соответствии с правилами установки.

Как известно, электрический ток, протекающий через проводник (и этот ток тем больше, чем больше мощность питаемого прибора), вызывает нагрев проводника. Допустимый нагрев для наиболее распространенных изолированных проводов и кабелей составляет 55-75°C. На основании этого выбирается сечение входного кабеля. Если предполагаемая суммарная мощность нагрузки будущего оборудования не превышает 10-15 кВт, достаточно медного кабеля диаметром 6 мм2 или алюминиевого кабеля диаметром 10 мм2. Если грузоподъемность удваивается, то поперечное сечение увеличивается втрое.

Выбор мощности, силы тока и сечения кабелей и проводов

Выбор сечения кабелей и проводов является обязательным и очень важным моментом при монтаже и проектировании схемы любой электроустановки.
Для выбора подходящего сечения силового кабеля необходимо учитывать максимальный ток потребления нагрузки.

В общем случае размеры поперечного сечения подводящего трубопровода можно определить следующим образом:

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b910

В стационарных конструкциях для внутренних магистралей разрешается использовать только кабели с медными жилами (ПУЭ п. 7.1.34).

Электрические нагрузки, питающиеся от сети 380/220 В, должны быть подключены к системе заземления TN-S или TN-C-S (см. ПУЭ п. 7.1.13), поэтому все кабели, питающие однофазные нагрузки, должны состоять из трех проводников
— фазный провод
— нейтральный проводник
— защитный проводник (заземляющий проводник)

Трехфазные кабели питания потребителей должны содержать пять жил:
— фазные провода (три штуки)
— нейтральный проводник
— защитный проводник (заземляющий проводник).

Исключение составляют кабели, питающие трехфазные нагрузки без подключения нейтрального рабочего проводника (например, асинхронный двигатель с закороченным ротором). В таких кабелях нейтральный проводник может отсутствовать.

Из всех типов кабеля, представленных в настоящее время на рынке, только два типа кабеля отвечают строгим требованиям электро- и пожаробезопасности: VVG и NYM.

Внутренние электрические сети должны быть выполнены кабелями, не распространяющими пламя, т.е. с индексом «НГ» (SP-110-2003 пункт 14.5). Кроме того, кабели в пространствах над подвесными потолками и в пространствах в перегородках должны характеризоваться пониженным дымовыделением в соответствии с индексом «LS».

Общая мощность нагрузки групповой линии определяется как сумма нагрузок всех потребителей в группе. Это означает, что для расчета мощности групповой линии освещения или групповой розеточной линии достаточно сложить все мощности потребителей в группе.

Значения тока можно легко определить, зная номинальную мощность потребителей по формуле: I = P/220.

1) Чтобы определить площадь поперечного сечения входящего силового кабеля, рассчитайте суммарную мощность всех нагрузок, которые будут использоваться, и умножьте ее на коэффициент 1,5. Еще лучше умножить на 2, чтобы получить запас прочности.

2 Как вы знаете, ток, протекающий через проводник (и тем больший, чем выше мощность питаемого прибора), приводит к нагреванию проводника. Допустимый нагрев для наиболее часто используемых изолированных кабелей и проводов составляет 55-75°C. Исходя из этого, выбирается сечение кабеля электропитания. Если расчетная суммарная мощность будущей нагрузки не превышает 10 — 15 кВт, то достаточно медного кабеля сечением 6 мм2 и алюминиевого кабеля сечением 10 мм2. Если грузоподъемность удваивается, то поперечное сечение увеличивается втрое.

Приведенные ниже рисунки относятся к однофазному силовому кабелю с голыми жилами. В случае скрытого монтажа сечение увеличивается в 1,5 раза. При трехфазной проводке номинальная мощность потребителей может быть удвоена, если кабель проложен в открытом пространстве, и в 1,5 раза выше, если он проложен в скрытом пространстве.

4. кабели с сечением 2,5 мм2 (розетки) и 1,5 мм2 (освещение) традиционно используются для проводки групп розеток и освещения. Поскольку многие кухонные приборы, электроинструменты и нагревательные устройства являются очень мощными потребителями тока, они должны быть подключены отдельно. Применяются следующие значения: проводник сечением 1,5 мм2 может «тянуть» нагрузку 3 кВт, сечением 2,5 мм2 — 4,5 кВт, для 4 мм2 допустимая нагрузка составляет 6 кВт, а для 6 мм2 — 8 кВт.

Зная сумму токов всех потребителей и принимая во внимание токопроводящую способность проводника, используются следующие коэффициенты текущая нагрузка (открытая проводка) на сечение проводника:

для медного проводника на 10 ампер на квадратный миллиметр,

алюминиевый проводник 8 ампер на квадратный миллиметр, можно определить, подходит ли имеющийся у вас кабель или следует использовать другой.

Для скрытых силовых кабелей (в трубе или в стене) эти значения уменьшаются путем умножения на поправочный коэффициент 0,8.

Следует отметить, что открытые проводники обычно имеют сечение не менее 4 мм2 для обеспечения достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность при использовании проводников. Если требуется более точное знание непрерывной токопроводящей способности медных проводов и кабелей, можно воспользоваться следующими таблицами.

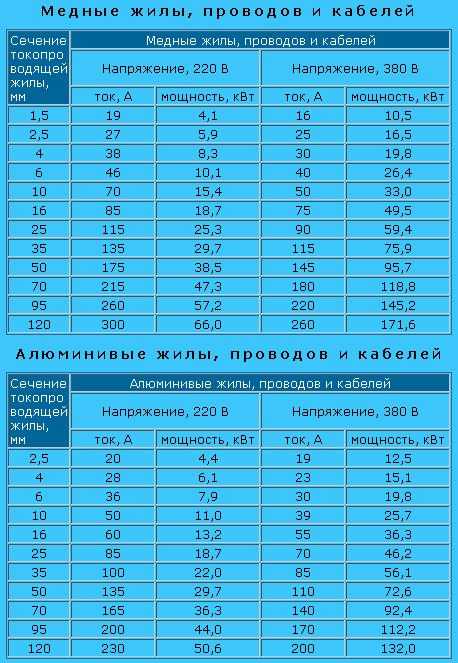

В следующей таблице приведены данные по мощности, току и площади поперечного сечения для расчета и выбора средств защиты, проводки и электромонтажных материалов и оборудования.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9798

Допустимые длительные токи для проводов и кабелей
С медными проводниками в изоляции из резины и ПВХ

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9794

Допустимый длительный ток для кабелей с резиновой и ПВХ изоляцией жил
Кабели с резиновой и ПВХ изоляцией с алюминиевыми жилами

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9795

Допустимый длительный ток для медных кабелей
Кабели с резиновой изоляцией и металлической оболочкой
с медными проводниками в резиновой изоляции в свинцовой, ПВХ или поливинилхлоридной оболочке
Наиритовые или резиновые оболочки, бронированные и небронированные

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9796

Допустимый длительный ток для кабелей с алюминиевыми жилами в резиновой или пластмассовой изоляции
в свинцовой, ПВХ и резиновой оболочке, бронированные и небронированные

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91821

Примечание. Допустимые длительные токи для 4-жильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ можно выбирать по этой таблице, как для 3-жильных кабелей, но с коэффициентом 0,92.

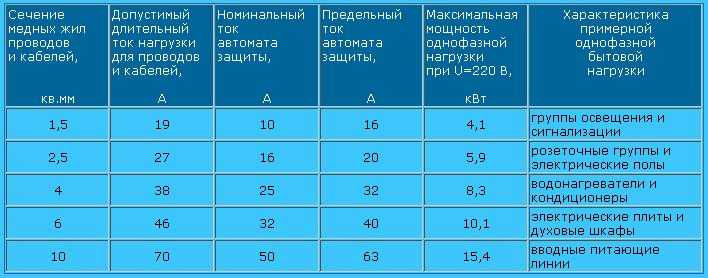

Сводная таблица
сечения кабеля, токи, характеристики мощности и нагрузки

Таблица содержит данные, основанные на PUE, для определения размеров сечений кабелей и проводников, номинальных токов и максимальных параметров автоматических выключателей для однофазной нагрузки, обычно используемой в домашних хозяйствах.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9799

Минимально допустимые сечения кабелей и проводников для электрических сетей в жилых зданиях

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9800

Рекомендуемое сечение питающего кабеля в зависимости от потребляемой мощности:

— Медь, U = 220 В, однофазный, двухжильный кабель

— Медь, U = 380 В, трехфазный, трехжильный кабель

* Поперечное сечение может быть адаптировано к конкретным условиям прокладки кабеля

Нагрузочная способность в зависимости от номинального тока
Номинальный ток выключателя и сечение кабеля

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91331

Наименьшие сечения кабелей в электроустановках

Поперечное сечение, мм 2

Кабели для подключения бытовой техники

Кабели для подключения мобильных и переносных электроприборов в промышленных установках

Многожильные многожильные кабели для фиксированных установок

Неизолированные кабели для стационарной прокладки в помещениях:

Непосредственно на земле, на роликах, клиньях и тросах

На лотках, в воздуховодах (кроме стационарных):

для проводников, подключенных с помощью винтовых клемм

Для проводников, соединенных пайкой:

Незащищенные изолированные кабели в наружных электроустановках:

на стенах, конструкциях или опорах на изоляторах;

Вводы воздушных линий

Под крышами на роликах

Незащищенные и защищенные изолированные кабели и провода в трубах, металлических шлангах и каналах

Постоянно проложенные изолированные кабели и провода (без кабелепроводов, металлических шлангов и глухих воздуховодов)

Для проводов, подключенных с помощью винтовых клемм

Для проводов, соединенных пайкой:

Защищенные и незащищенные кабели и провода, проложенные в закрытых кабельных каналах или проложенные в земле (в строительных конструкциях или под штукатуркой)

Сечения проводников и защитные меры в электроустановках до 1000 В

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b91845

Нажмите на картинку, чтобы увеличить ее.

Таблица электрических размеров для сигнальных устройств LDS

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9379

Скачать таблицу размеров с формулами расчета — Пожалуйста, войдите или зарегистрируйтесь, чтобы получить доступ к этому контенту.

Выбор размера кабеля для проводки рупорного громкоговорителя

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9828

Выбор сечения кабеля для голосовых объявлений

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b92598

Использование огнестойких кабелей в системах ARP

Благодаря своим частотным характеристикам кабели KPSEG-FRLS KPSEG-FRHF могут использоваться в качестве

  • Шлейфы для адресно-аналоговых систем пожарной сигнализации;
  • кабели передачи и приема данных между панелями управления пожарной сигнализацией и панелями управления противопожарной системой;
  • Интерфейсный кабель для систем сигнализации и управления эвакуацией (SOUE);
  • кабель управления для систем автоматического пожаротушения
  • кабель управления для систем противодымной защиты;
  • Другой интерфейсный кабель системы противопожарной защиты.

Для информации ниже приведены волновые сопротивления и частотные характеристики различных размеров огнестойких кабелей.

Таблица 1

Статья отсутствует. Марка кабеля Волновое сопротивление, Ом
31,0 кГц 1000 кГц
1 KPSEng — FRLS 1x2h0.5
KPSEng — FRHF 1x2h0.5
120±20 100±15
2 KPSEng — FRLS 1x2h0.75

KPSEng — FRHF 1x2h0.75
110±15 90±10
3 KPSEng — FRLS 1x2h1.0
KPSEng — FRHF 1x2h1.0
100±15 80±10
4 KPSEng — FRLS 1x2h1.5
KPSEng — FRHF 1x2h1.5
90±10 70±10
5 KPSEng — FRLS 1x2x2.5
KPSEng — FRHF 1x2x2.5
80±10 60±5
Таблица 2
Марка кабеля Коэффициент затухания, дБ/100 м
1 кГц 31 кГц 1 МГц 10 МГц 100 МГц
KPSEng — FRLS 1x2h0.5
KPSEng — FRHF 1x2h0.5
0,12 0,39 2,3 5,8 21,4
KPSEng — FRLS 1x2h0.75
KPSEng — FRHF 1x2h0.75
0,09 0,28 2,2 5,1 18,9
KPSEng — FRLS 1x2h1.0
KPSEng — FRHF 1x2h1.0
0,08 0,24 2,1 4,9 18,0
KPSEng — FRLS 1x2h1.5
KPSEng — FRHF 1x2h1.5
0,07 0,22 2,0 4,4 17,5
KPSEng — FRLS 1x2x2,5
KPSEng — FRHF 1x2x2.5
0,05 0,20 2,0 4,4 17,5

Общие сравнительные характеристики кабелей для локальной вычислительной сети

Тип кабеля
(10 Мбит/с = ок.
1 МБ в секунду)
Скорость передачи данных (мегабит в секунду) Максимальная длина официальной секции, м Макс. длина неофициального участка, м Восстановление после сбоя / возможность увеличения длины Восприимчивость к помехам Стоимость
Витая пара
Неэкранированная витая пара 100/10/1000 Мбит/с 100/100/100 м 150/300/100 м Хорошо Средний Низкий
Экранированная витая пара 100/10/1000 Мбит/с 100/100/100 м 150/300/100 м Хорошо Низкий Средний
Полевой кабель P-296 100/10 Мбит/с —— 300(500)/>500 м Добра Низкий Высокий
Четырехжильный телефонный кабель 50/10 Мбит/с —— Не более 30 м Хорошо Высокий Очень низкий
Коаксиальный кабель
Тонкий коаксиальный кабель 10 Мбит/с 185 м 250(300) м Слабость Требуется пайка Высокий Низкий
Толстый коаксиальный кабель 10 Мбит/с 500 м 600(700) Слабость Требуется пайка Высокий Средний
Оптическое волокно
Одномодовый
Оптоволокно
100-1000 Мбит/с До 100 км —- Требуется специальное оборудование
оборудование
Нет в наличии
Многомодовый
Оптоволокно
1-2 Гбит До 550 м —- Требуется специальное оборудование
оборудование
Нет в наличии

*- Передача данных на расстояния, превышающие установленные стандарты, возможна благодаря использованию высококачественных компонентов.

Выбор кабелей для систем видеонаблюдения

Наиболее популярным методом передачи видеосигналов между устройствами является коаксиальный кабель. Коаксиальный кабель является не только самым распространенным, но и самым дешевым, надежным, удобным и простым способом передачи электронных изображений в системах телевизионного наблюдения (CCTV).

Коаксиальный кабель выпускается многими производителями в широком диапазоне размеров, форм, цветов, характеристик и параметров. Наиболее часто рекомендуемый тип кабеля — RG59/U, но в действительности это семейство включает кабели с очень разными электрическими характеристиками. В системах видеонаблюдения и других местах, где используются камеры и видеоустройства, также широко используются кабели, подобные RG59/U RG6/U и RG11/U.

Хотя все эти группы кабелей во многом схожи, каждая из них имеет свои физические и электрические характеристики, которые необходимо учитывать.

Все три эти группы кабелей относятся к одному общему семейству коаксиальных кабелей. Буквы RG означают «радиопроводник», а цифры — различные типы кабеля. Хотя каждый кабель имеет свое количество, характеристики и размеры, в принципе все эти кабели разработаны и работают одинаково.

Конструкция коаксиального кабеля

Наиболее распространенные кабели RG59/U, RG6/U и RG11/U имеют круглое сечение. Каждый кабель имеет центральную жилу, покрытую диэлектрическим изоляционным материалом, который, в свою очередь, покрыт проводящей оплеткой или экраном для защиты от электромагнитных помех (EMI). Внешняя защитная оболочка поверх оплетки (экрана) называется оболочкой кабеля.

Два проводника коаксиального кабеля разделены непроводящим диэлектрическим материалом. Внешний проводник (оплетка) экранирует центральный проводник (сердечник) от внешних электромагнитных помех. Защитное покрытие оплетки защищает проводники от физических повреждений.

Центральное ядро

Центральный проводник является основным средством передачи видеосигнала. Центральный проводник обычно имеет размер от 14 до 22 AWG (American Wire Gauge). Центральный проводник — это либо сплошная медь, либо сталь, плакированная медью (steel clad copper), в последнем случае также называемая голым медным сварным проводом (BCW, Bare Copper Weld). Центральный проводник кабеля в системах CTN должен быть медным. Кабели, имеющие не полностью медную жилу, а только медное покрытие, обладают гораздо более высоким сопротивлением петле на видеочастотах и поэтому не должны использоваться в системах CCTV. Чтобы определить тип кабеля, посмотрите на сечение его центральной жилы. Если сердечник выполнен из стали, покрытой медью, центральная часть будет не медной, а серебряной. Диаметр центральной жилы определяет активное сопротивление кабеля, т.е. его сопротивление постоянному току. Чем больше диаметр центрального проводника, тем меньше его сопротивление. Кабель с большим диаметром жилы (и, следовательно, меньшим сопротивлением) может передавать изображение на большее расстояние с меньшими искажениями, но он дороже и менее гибкий.

Если условия эксплуатации кабеля таковы, что он может часто изгибаться в вертикальном или горизонтальном направлении, выбирайте кабель с многожильным центральным проводником, который состоит из большого количества проволок малого диаметра. Многопроводниковый кабель более гибкий, чем однопроводниковый, и более устойчив к усталости металла при изгибе.

Материал диэлектрической изоляции

Центральный сердечник равномерно окружен диэлектрическим изоляционным материалом, обычно полиуретаном или полиэтиленом. Толщина этого диэлектрического слоя одинакова по всей длине коаксиального кабеля, поэтому его характеристики одинаковы по всей длине. Пористые или вспененные полиуретановые диэлектрики ослабляют видеосигнал меньше, чем твердые полиэтиленовые диэлектрики. При расчете потерь длины для любого кабеля желательны меньшие потери длины. Кроме того, вспененный диэлектрик придает кабелю большую гибкость, что облегчает работу монтажников. Однако, хотя электрические характеристики кабеля с вспененным диэлектриком выше, он может впитывать влагу, что ухудшает его характеристики.

Жесткий полиэтилен жестче и лучше сохраняет форму, чем вспененный полимер, и более устойчив к раздавливанию и сжатию, но такой жесткий кабель несколько сложнее прокладывать. Он также имеет большие потери сигнала на единицу длины, чем кабель со вспененным диэлектриком, что следует учитывать, если кабель должен быть длинным.

Оплетка или экранирование

На диэлектрический материал снаружи накладывается медная оплетка (экран), которая является вторым (обычно заземленным) проводником сигналов между камерой и монитором. Оплетка действует как экран для защиты от нежелательных внешних сигналов или помех, известных как электромагнитные помехи (EMI), которые могут оказывать негативное влияние на видеосигнал.

Качество экранирования ЭМИ зависит от содержания меди в оплетке. Коаксиальные кабели рыночного качества содержат свободную медную оплетку с эффективностью экранирования около 80%. Эти кабели подходят для обычных приложений, где электромагнитные помехи находятся на низком уровне. Эти кабели хороши, если они проложены в металлическом кабелепроводе или металлической трубе, которая служит дополнительным экраном.

Если условия эксплуатации не известны и кабель не проложен в металлическом кабелепроводе, который может служить дополнительным экранированием ЭМИ, лучше выбрать кабель с максимальным экранированием от помех или кабель с плотной оплеткой, содержащий больше меди, чем коаксиальные кабели рыночного качества. Более высокое содержание меди обеспечивает лучшее экранирование благодаря более высокому содержанию экранирующего материала в более плотной оплетке. Для систем CTN требуются медные кабели.

Кабели, экранированные алюминиевой фольгой или фольгированным материалом, не подходят для установки CCTV. Такие кабели обычно используются для передачи радиочастотных сигналов в системах передачи и для распределения сигналов от общественной антенны.

Кабели с алюминиевым или фольгированным экраном могут настолько исказить видеосигнал, что качество изображения упадет ниже уровня, требуемого в системах видеонаблюдения, особенно при большой длине кабеля, поэтому их не рекомендуется использовать в системах видеонаблюдения.

Внешняя оболочка

Последним элементом коаксиального кабеля является внешняя оболочка. Для оболочки используются различные материалы, но наиболее распространенным является поливинилхлорид (ПВХ). Кабели поставляются с оболочками различных цветов (черный, белый, желто-коричневый, серый) — как для наружной, так и для внутренней прокладки.

Выбор кабеля также определяется двумя факторами: местом его расположения (внутри или снаружи помещения) и максимальной длиной.

Коаксиальный видеокабель предназначен для передачи сигнала с минимальными потерями от источника с волновым сопротивлением 75 Ом к нагрузке с волновым сопротивлением 75 Ом. Если используется кабель с другим волновым сопротивлением (отличным от 75 Ом), возникнут дополнительные потери и отражения сигнала. Характеристики кабеля зависят от многих факторов (материал сердечника, материал диэлектрика, конструкция оплетки и т.д.), которые необходимо тщательно учитывать при выборе кабеля для конкретного применения. Кроме того, характеристики передачи сигнала по кабелю зависят от физических условий вокруг кабеля и способа его прокладки.

Используйте только высококачественный кабель, тщательно выбирая его с учетом условий, в которых он будет работать (в помещении или на улице). Одножильный медный кабель лучше всего подходит для передачи видеосигналов, если не требуется большая гибкость кабеля. Если условия эксплуатации таковы, что кабель часто изгибается (например, если кабель подключен к сканирующему устройству или камере, которая вращается в горизонтальной и вертикальной плоскости), требуется специальный кабель. Центральный проводник в таком кабеле скручен (скручен из тонких нитей). Проводники кабеля должны быть изготовлены из чистой меди. Не следует использовать кабель из стальных омедненных проводников, так как он плохо передает сигнал на частотах, используемых в системах CTN.

Пенополиэтилен лучше всего использовать в качестве диэлектрика между сердечником и оплеткой. Электрические свойства пенополиэтилена лучше, чем у твердого полиэтилена, но он более восприимчив к негативному воздействию влаги. Поэтому в условиях высокой влажности предпочтительнее использовать твердый полиэтилен.

В типичной системе CTN используются кабели длиной не более 200 м, предпочтительно RG59/U. Если внешний диаметр кабеля составляет примерно 0,25 дюйма. (6,35 мм), выпускается в катушках длиной 500 и 1000 футов. Если вам нужен более короткий кабель, используйте RG59/U с жилой 22 калибра, который имеет активное сопротивление около 16 Ом на расстоянии 300 м. Если вам нужен более длинный кабель, используйте жилу 20 калибра, активное сопротивление которой составляет около 10 Ом на 300 м. В любом случае, кабели, диэлектриком которых является полиуретан или полиэтилен, легко доступны. Если длина кабеля составляет от 200 до 1500 футов. (457 м) в длину, лучшим выбором будет кабель RG6/U. При тех же электрических характеристиках, что и RG59/U, его внешний диаметр также примерно такой же, как у RG59/U. Кабель RG6/U поставляется в катушках по 500 футов. (152 м), 1000 футов. (304 м) и 2 000 футов (609 м) и доступны в различных диэлектрических материалах и различных материалах внешней оболочки. Но диаметр жилы RG6/U больше (18 калибр), поэтому ее сопротивление постоянному току меньше — около 8 Ом на расстоянии 1000 футов (304 м). (304 м), что означает, что вы можете передавать сигнал на более дальние расстояния, чем RG59/U.

Характеристики RG11/U лучше, чем RG6/U. В то же время электрические характеристики этого кабеля практически не отличаются от других кабелей. Можно заказать жильный провод 14 или 18 калибра с сопротивлением постоянному току 3-8 Ом на 300 м). Поскольку этот кабель имеет самый большой диаметр из всех трех кабелей (0,405 дюйма). (10,3 мм)), его сложнее установить. RG11/U обычно наматывается на катушки длиной 152 м (500 футов). (152 м), 1000 футов. (304 м) и 2000 футов. (609 м). Для специальных применений производители часто выпускают версии кабелей RG59/U, RG6/U и RG11/U.

В результате изменений в нормах пожарной безопасности в различных странах фторопласты (Teflon®) и другие огнестойкие материалы становятся все более популярными в качестве диэлектриков и оболочек. В отличие от ПВХ, эти материалы не выделяют токсичных веществ в случае пожара и поэтому считаются более безопасными.

Для подземной установки рекомендуется специальный кабель, который укладывается непосредственно в землю. Внешняя оболочка такого кабеля содержит влагозащитные и другие материалы, поэтому его можно прокладывать непосредственно в траншее. Для получения дополнительной информации о прокладке кабелей в земле см. см.Прокладка кабелей в земле.

С таким количеством различных типов кабелей для камер легко найти подходящий кабель для работы. После того как вы решили, какой должна быть ваша система, ознакомьтесь с техническими характеристиками оборудования и произведите соответствующие расчеты.

Сигнал затухает в любом коаксиальном кабеле, и это затухание тем больше, чем длиннее и тоньше кабель. Кроме того, затухание сигнала увеличивается с ростом частоты передаваемого сигнала. Это одна из типичных проблем систем телевизионного наблюдения (CCTV) в целом.

Например, если монитор находится на расстоянии 300 м от телекамеры, ослабление сигнала составляет около 37%. Хуже всего то, что потеря может быть неочевидной. Поскольку вы не видите потерянную информацию, вы можете даже не понять, что она вообще была. Многие системы видеонаблюдения имеют кабели длиной сотни или тысячи метров, и если потери сигнала велики, изображение на мониторах будет сильно искажено. Если расстояние между камерой и монитором превышает 200 м, необходимо принять специальные меры для обеспечения качественной передачи видеосигнала.

Заделка кабеля

В системах видеонаблюдения сигнал передается от камеры к монитору. Как правило, передача осуществляется по коаксиальному кабелю. Правильная заделка кабеля оказывает значительное влияние на качество изображения.

С помощью номограммы (рис. 1) можно определить величину напряжения, подаваемого на камеру (только для медных кабелей), указав сечение кабеля, максимальный ток и расстояние от источника питания.
Полученное значение напряжения следует сравнить с минимально допустимым напряжением, при котором камера может стабильно работать.
Если напряжение ниже, увеличьте сечение используемых кабелей или используйте другую схему питания.
Номограмма основана на питании видеокамер напряжением 12 В постоянного тока.

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9561

Рис. 1. Номограмма для определения напряжения на камере.

Сопротивление коаксиального кабеля составляет от 72 до 75 Ом, что обеспечивает передачу сигнала по равномерной линии в любой точке системы, предотвращая искажение изображения и обеспечивая правильную передачу сигнала от камеры к монитору. Импеданс кабеля должен быть постоянным и равным 75 Ом по всей длине. Чтобы видеосигнал передавался правильно и с малыми потерями от одного устройства к другому, выходной импеданс камеры должен быть равен импедансу кабеля (волновому сопротивлению), который, в свою очередь, должен быть равен входному импедансу монитора. Окончание любого видеокабеля должно быть 75 Ом. Кабель обычно подключается к монитору, и только это обеспечивает выполнение вышеуказанного требования.

Как правило, входное сопротивление видеосигнала монитора регулируется переключателем, расположенным рядом с проходными (входными/выходными) разъемами для подключения дополнительного кабеля к другому устройству. Этот переключатель позволяет включить нагрузку 75 Ом, если монитор является конечной точкой передачи сигнала, или включить высокоомную нагрузку (Hi-Z) и передать сигнал на второй монитор. Обратитесь к техническим характеристикам и инструкциям вашего оборудования, чтобы определить необходимую нагрузку на оконечное устройство. При неправильной загрузке прерывания изображение, как правило, будет слишком контрастным и слегка зернистым. Иногда изображение двоится, могут возникать и другие искажения.

Характеристики радиочастотных кабелей типа RK — RG

Кабели представляют собой коаксиальный кабель с волновым сопротивлением 75 Ом и диаметром 2,2 — 4,4 мм и несколькими силовыми жилами сечением 0,35 — 0,75 мм2, соединенными оболочкой из ПВХ пластиката (для внутренних установок), светостабилизированного полиэтилена (для наружных установок) или термопластичной безгалогенной композиции (КВК-П-2 нг(С)-HF 2×0,50).

Для систем видеонаблюдения промышленность выпускает несколько типов комбинированных кабелей, специально предназначенных для передачи видеосигнала с одновременным питанием видеокамер или сигналов управления, а также микрофонных устройств (ККСЭВ, ККСЭВГ, ККСЭПГ).

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9227

d0b1d0b5d0b7d18bd0bcd18fd0bdd0bdd18bd0b9228

Электрическое сопротивление для постоянного тока при 20°С, не более Ом/км:
— для поперечного сечения 0,35 мм 2 — 55,5;
— для поперечного сечения 0,50 мм 2 — 40,5;
— для сечения 0,75 мм 2 — 25,5.

Вид климатического исполнения (по ГОСТУ 15150-69):
— УХЛ, категория прокладки 1, 2 для кабелей с оболочкой из XLPE;
— УХЛ, категория прокладки 2.1, 3, 4 для кабелей с оболочкой из ПВХ.

Окружающая среда для кабелей
— с оболочкой из ПВХ — от минус 40°С до плюс 70°С;
— с оболочкой из ПНД — от минус 40°С до плюс 80°С.

Срок службы кабелей:
— с оболочкой из ПВХ — 12 лет,
— с полиэтиленовой оболочкой — 15 лет.

Для получения дополнительной информации о выборе кабелей для UHV, пожалуйста, посетите сайт Для получения дополнительной информации о выборе кабелей UHV нажмите здесь: (Выбор правильного видеокабеля для CCTV),
а также здесь (Коаксиальный кабель в системах видеонаблюдения).

При рассмотрении кабеля АБбШв 4х16 следует принимать данные из таблицы 1.3.7 EDA, где приведены значения для алюминиевых жил. Согласно ему, для четырехжильных кабелей значение тока следует определять с коэффициентом 0,92. В данном примере наиболее близким значением к 18 А в таблице 1.3.7 является 19 А.

Пример расчета сечения кабеля на примере ВВГнг 3х1,5 и АВБбШв 4х16

Трехжильный кабель ВВГнг 3х1,5 изготовлен из меди и предназначен для передачи и распределения электроэнергии в жилых домах или обычных жилищах. Проводники изолированы ПВХ (B), оболочка также выполнена из ПВХ. Также ВВГнг 3х1,5 является негорючим нг(А), поэтому его использование полностью безопасно.

ВВГнг 3х1.5

Кабель АВБбШв 4х16 — это четырехжильный кабель с проводниками из алюминия. Он предназначен для подземной установки. Защита с помощью оцинкованных стальных полос обеспечивает срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельную продукцию оптом и в розницу по доступным ценам. Всегда в наличии большой запас всех продуктов, что позволяет выполнять заказы любого ассортимента.

Каждый проводник имеет свое собственное сопротивление. С увеличением длины линии возникают потери напряжения, и чем больше расстояние, тем больше потери. Если расчетные потери превышают 5%, выберите кабель большего размера.

Выбор сечения кабеля в зависимости от тока

Этот метод, также известный как расчет сечения на основе нагрузки, считается наиболее точным. Сначала определите ток каждого устройства.

Для однофазной системы используйте следующую формулу

Сумму рассчитанных токов необходимо сравнить со значениями, указанными в таблице.

В примере однофазная замкнутая цепь и мощность устройства 5 кВт:

I = (P — Kc) / (U — cos ϕ) = (5000 — 0,75) / (220 — 1) = 17,05 A, округленно до 18 A.

ВВГнг 3х1,5 — трехжильный медный кабель. В таблице самое близкое значение к 18 A — 19 A (при укладке в воздухе). Поэтому сечение кабеля должно быть не менее 1,5 мм2. Сечение кабеля ВВГнг 3х1,5 составляет S = π — r2 = 3,14 — (1,5/2)2 = 1,8 мм2 , поэтому он соответствует этому требованию.
