Как прокладывать кабели в земле – 20 глупых ошибок. Идеально подходит для земляных работ и прокладки кабелей под землей

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100 мм с каждой стороны для песчаной подстилки.

Прокладка кабелей в земле – 20 самых распространенных ошибок. Формула для идеального ввода подземного кабеля в дом.

Кабельный ввод в дом отдыха

При прокладке электропроводки к дому каждый задается вопросом, как лучше ее провести – над землей или под землей?

Монтаж подвесных систем LV-ABC всегда в несколько раз быстрее и в несколько раз дешевле.

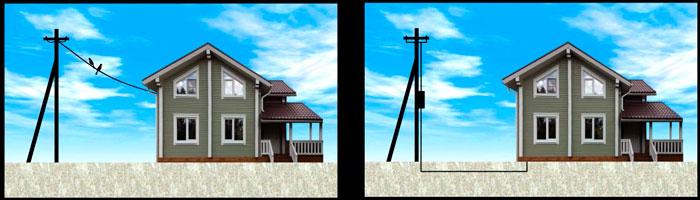

Подземное или воздушное электроснабжение здания

Во-первых, он более надежен. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Как установить стояк к изолированному вводу LV-ABC в бунгало?

Эти два метода часто комбинируются. Первоначально стойка для труб устанавливается на специальный кронштейн для труб.

Как проложить сифонный кабель по фасаду дома

Затем кабель прокладывается в земле от трубной стойки и вводится в дом. Если опора находится на небольшом расстоянии от здания, некоторые прокладывают кабель LV-ABC непосредственно на фасаде.

Однако мы сосредоточимся на подземном кабельном вводе. Давайте рассмотрим проблемы, с которыми вы столкнетесь при прокладке кабелей в земле, и остановимся на наиболее распространенных ошибках, которые в конечном итоге приведут к поломке кабеля.

Существует два способа прокладки кабелей в земле:

  • Без защиты (с использованием бронированных кабелей)
  • С каналами или специальными гофрами

Для начала рассмотрим первый метод. Как правило, здесь используются кабели с броней – ВБбШв или АВБбШв.

кабель с бронированной лентой для подземного ввода кабеля в здание
Объяснение букв ABC в кабелях с ПВХ изоляцией

подземный кабель

Не обязательно использовать броню типа ААБЛ, ААШВ, где имеется цельнолитой защитный экран из алюминия. Это могут быть просто полоски, которые накладываются друг на друга.

Броня в данном случае защищает не от внешних факторов (кто-то начал копать там, где этого делать нельзя), а от деформации и тянущих усилий, вызванных промерзанием грунта.

Какие марки кабеля нельзя закапывать в землю

111

То же самое относится и к кабелю LV-ABC. Его нельзя укладывать в землю, даже в трубы.

Нередко можно увидеть видео на youtube, где используются медные или алюминиевые проводники сечением 6 мм2 или 10 мм2. Причина этого, предположительно, кроется в малом количестве приборов в доме или на даче.

Нагрузка может быть достаточной, но с точки зрения соответствия минимальному сечению кабеля PEN у вас будет нарушение. Для однофазного питания кабель должен быть трехжильным, для трехфазного – пятижильным.

Выбранный кабель должен быть аккуратно уложен в траншею. Какого размера он должен быть, какие расстояния следует соблюдать при его рытье?

Копать траншею для кабеля вблизи фундамента дома запрещено
Минимальное расстояние от кабельной траншеи до фундамента дома 60 см

Необходимо соблюдать определенное расстояние в 60 см.

расстояние от кабеля в земле до фундамента

При прокладке в грунте кабель не должен задевать линию действия силы фундамента, направленную под углом 45 градусов от фундамента.

Растения и деревья на участке также должны быть приняты во внимание. Ниже приведены минимальные размеры для прокладки подземного кабеля от близлежащих коммуникаций, сооружений и препятствий.

минимальное расстояние от кабеля в земле до деревьев, растений, зданий
расстояние от кабеля в земле до труб
Расстояние подземного кабеля от трубы

Прокладка кабелей в земле типовой проект A5-92

Какие размеры должна иметь эта траншея? Здесь можно обратиться к стандартному проекту A5-92 “Прокладка кабелей до 35 кВ в траншеях”. – скачать.

глубина залегания кабеля: 700 мм или 900 мм

Глубина залегания кабеля составляет 0,7 м. Обратите внимание, что это расстояние от поверхности до верха самого кабеля.

На какую глубину закапывать кабель

Рытье траншей для кабелей

Откуда вообще взялись все эти цифры? Почему мы не можем просто закопать кабель на заднем дворе на глубину штыка лопаты? Зачем вам все это?

Вы не установите его в общественном месте, на городской улице или на строительной площадке, где будут ездить тяжелые грузовики.

Почему мы так глубоко закапываем кабели?

Укладывая их как можно ближе к земле, мы теряем главное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы намного теплее, и влага после хорошего дождя просто не дойдет до оболочки кабеля, если он лежит на высоте 70 см. То же самое нельзя сказать о 30-40 см.

Глубина залегания кабеля на перекрестке

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100 мм с каждой стороны для песчаной подушки.

Контур заземления в одной траншее с кабелем

Кстати, чтобы такие трудоемкие земляные работы не пропали даром, некоторые люди дополнительно прокладывают в них контур заземления. Но не забывайте о минимальном 300-350 мм.
не забывайте о минимальном углублении в 300-350 мм.

111-73

При защите кабеля трубой контур вообще не является препятствием. Ведь он не обязательно должен быть в форме треугольника или квадрата.

А если геометрия участка и расположение входа позволяют, то одна и та же траншея подходит для одновременной укладки:

Такой кабель содержит следующие элементы:

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но это имеет свои собственные поражающие факторы:

  • движения земли;
  • грызуны;
  • Возможность повреждения в результате земляных работ.

Поэтому для укладки в грунт необходимо использовать:

  • Бронированные кабели с металлической лентой или проволокой в конструкции;
  • прямые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают установку прямого ВВГ или АВВГ без защиты, если:

  • коррозионная активность почвы низкая или средняя;
  • растягивающие напряжения отсутствуют;
  • секция укладывается горизонтально;
  • Грунт не дерновый, не подстилающий и не гравийный.

Кабель СИП

Не используйте кабель LV-ABC для подземной прокладки, даже в трубе.

Изоляция очень быстро повреждается из-за частого образования конденсата.

Характеристики кабелей

Характеристики проводника описываются следующими параметрами

  • материал проводника – алюминий или медь
  • их количество и поперечное сечение
  • их тип – одножильный или многожильный
  • материал и класс горючести изоляции и оболочки
  • номинальное напряжение;
  • максимально допустимая температура непрерывного нагрева;
  • То же самое при кратковременной работе (короткое замыкание);
  • Минимальный радиус изгиба;
  • прочность на разрыв;
  • стоимость за метр;
  • Конструкция: наличие брони, водонепроницаемость, количество слоев в оболочке и т.д.

Характеристики кабеля

Декодирование и маркировка

Основные характеристики кабеля обычно обозначаются буквенно-цифровым кодом. Например, о продукте марки AVVGng-ls 3×16 можно сказать следующее:

  1. A – сердечники из алюминия. Если в начале буквы нет, это означает, что кабель медный (ВВГ).
  2. BB – изоляционная жила и оболочка изготовлены из винила или ПВХ. Другие варианты – полиэтилен (P), самозатухающий полиэтилен (Ps) и бумага, пропитанная маслом (C до маркировки).
  3. D – “голый”. Это означает отсутствие специальной защиты.
  4. ng – негорючая изоляция. Предполагается, что материал не способствует горению.
  5. LS – низкая задымленность.
  6. 3×16 – 3 проводника сечением 16 мм².

Наличие брони обозначается буквами:

  • B – из пленки;
  • К – круглая стальная проволока (Ка – алюминиевая проволока);
  • P – плоский.

Маркировка

  • Vc – виниловый шланг;
  • ВГ – то же самое относится и к полиэтилену.

Маленькая буква “b” означает битумный слой, “l” – слой пластиковых полос под броней.

Например, кабель ВБбШВ часто используется в подземных установках. Он имеет медные проводники (без “А”), ПВХ изоляцию (С), броню из ленты (В) и битумного слоя (б), а также виниловый шланг (Шв) снаружи.

Комбинация “AA” обозначает алюминиевые проводники в одной оболочке, “AC” – свинец.

Если решение положительное, домовладелец подготовить следующие документы:

Прокладка кабеля под землей

Монтаж электрического кабеля зависит от его типа. Самый простой способ установки будет заложена бронированная версия.

  1. От столба до места ввода кабеля выкапывается траншея глубиной 70-90 см.
  2. Траншея от столба до места ввода кабеля должна быть глубиной примерно 70-90 см, на дне которой должно быть 20 см песка – он служит для дренажа.
  3. Кабель укладывается в траншею волнообразно. Высота дренажной трубы должна быть не менее 2 м.

Засыпьте траншею после того, как кабель будет подведен к дому и проверен на правильность.

Небронированный кабель прокладывается в трубе ПНД. Он обладает повышенной прочностью и устойчив к самым сильным морозам. Технология не сильно отличается.

  1. Выкапывается траншея такой же глубины. Дно утрамбовывается песком.
  2. Прокладывается труба необходимого диаметра.
  3. Протяните кабель через него. Проволока должна лежать свободно и не быть натянутой.
  4. Траншея для труб ПНД сначала засыпается 10 см песка, а затем грунтом.

На неустойчивой почве Кабель должен быть проложен в металлической гофре. Трубы укладываются так же, как и трубы ПНД, с небольшим нахлестом. В случае с изгибами изгиб выполняется с большим радиусом. Металлические каналы заполняются битым кирпичом и гравием, иногда керамзитом для улучшения теплоизоляции.

При прокладке кабеля в районах с очень высоким уровнем грунтовых вод требуются дополнительные меры. На дне траншеи строится дренажный канал из кирпича или бетонных блоков, чтобы предотвратить попадание кабеля в воду. Сверху он покрыт бетонными плитами. 7.

Подушка из креповой бумаги и битума.

Кабель заземления

Кабели для подземной прокладки Кабели, проложенные под землей, используются для электроснабжения зданий, сооружений, уличного освещения, дач, коттеджей и во многих других случаях.

Такой способ электроснабжения очень надежен, поскольку проложенные под землей кабели защищены от негативных климатических факторов, таких как ветер, дождь или снег, мороз и т.д. Кабель спрятан под землей и не нарушает эстетику привычного ландшафта.

Для этих целей используются специальные силовые кабели нескольких основных марок. В зависимости от коррозионной активности почвы, типа грунта и общих условий эксплуатации кабеля выбирается конкретная марка силового кабеля.

Например, влажные и кислые почвы очень коррозийны, а в некоторых случаях кабель может подвергаться растягивающим нагрузкам, и в этом случае ему требуется дополнительная прочность. Бронированные кабели отвечают этим требованиям и не требуют дополнительной защиты при монтаже.

Обычно для подземной прокладки используется бронированный медный кабель марки ВБбШВ (по обновленному ГОСТ Р 53769-2010 – ВБбШВ) или его алюминиевый аналог АВБбШВ. Благодаря броне из стальной ленты, этот кабель можно прокладывать без дополнительных защитных труб, так как броня защищает кабель от механического воздействия и от грызунов. Монтаж в воздухе также допускается в случае специальных кабельных конструкций или во влажных помещениях. Стальная броня кабеля всегда заземлена.

Медный бронированный кабель ВБбШв

VBBbSv и ABBbSv декодируются следующим образом:

A – алюминиевые проводники;

C – Поливинилхлоридная пластиковая изоляция жил;

B – броня из двух стальных полос;

b – без защитной подушки под броней, защищающей слои под броней от коррозии и механических повреждений;

Шв – пластиковый шланг из ПВХ;

Кабели ВБбШв и АВБбШв

Кабель содержит следующие элементы:

1. токопроводящие жилы (медь или А – алюминий), количество которых может варьироваться от 1 до 5, существует вариант 3+1, в котором четвертая жила, используемая для заземления, имеет меньшее сечение.

Проводники могут быть класса 1 или класса 2: однопроволочные (сечением от 2,5 до 625 мм²) или многопроволочные (сечением от 2,5 до 240 мм²).

2) ПВХ изоляция с цветом и нумерацией (для кабелей 70 мм²): белый или желтый, красный или малиновый, синий или зеленый, коричневый или черный, или желто-зеленый, цифры 0, 1, 2, 3, 4.

3 Ленточная изоляция из ПВХ-ленты.

4. две стальные или оцинкованные стальные полосы, образующие армировку.

5. битум используется в кабелях с сечением более 6 мм кв.

Кабели с сечением более 6 мм² дополнительно обматываются полиэтилентерефталатной пленкой. 7.

7. защитный шланг из ПВХ пластика.

Кабель ВБбШВ можно прокладывать даже в почвах, химически активных по отношению к металлу, а также вблизи железнодорожных и трамвайных путей, которые могут быть источником блуждающих токов.

Кабель ВБбШв может прокладываться в зонах с повышенной опасностью взрыва, устойчив к перепадам температур, а диапазон возможных температур составляет от минус 50 до плюс 50 градусов Цельсия, что позволяет использовать кабель в любой климатической зоне. Кабель прокладывается в наклонном и горизонтальном положении, чтобы избежать растягивающих нагрузок и тем самым защитить стальные бронирующие ленты. При прокладке кабеля от барабана следует избегать резких изгибов.

Кабель SB

Другой популярной маркой кабеля для подземной прокладки является кабель с бумажной изоляцией. К ним относятся следующие типы: SB, SBl, CKL, которые могут иметь как алюминиевые, так и медные проводники. В этих кабелях в дополнение к броне добавляется металлическая оболочка для защиты бумажной изоляции от разрушающего воздействия влаги. Секторная форма проводников экономит место и снижает вес кабеля.

Основное назначение этого типа кабеля – передача электроэнергии с напряжением до 35 000 В, проложенного не только в земле, но и в воздухе и даже в водной среде, если соблюдено условие прочности. SB, SBL и SKL имеют следующее написание:

C – свинцовое покрытие;

B – броня из двух стальных полос;

К – броня изготовлена из оцинкованной круглой стальной проволоки;

k – под броней находится подушка, содержащая слой пластиковых лент.

Рассмотрим элементы конструкции этих кабелей (SB, SBl):

Кабели SB и SBL

1. однопроволочный медный проводник (25-50 мм²) или многопроволочный (25-800 мм²).

2. Бумажная изоляция, пропитанная нестекающим или липким пропиточным составом; возможна цветная и цифровая маркировка жил.

3. многоразовый бумажный жгут.

4. пропитанная бумажная изоляционная лента.

Для кабелей на 6000 В и более предусмотрена оболочка из токопроводящей бумаги. 6.

6 Свинцовая оболочка.

7. подушка из креповой бумаги и битума.

8. броня из стальных ремней.

Волокнистые материалы (стеклянная нить) образуют внешнюю оболочку.

Кабель SCL

Кабели SKL отличаются броней из оцинкованных круглых стальных проволок.

Кабели SB могут также использоваться в сетях постоянного тока, где значение напряжения в 2,5 раза превышает номинальное напряжение переменного тока. Их можно устанавливать в почве с низкой коррозионной активностью основания.

С другой стороны, кабели CBN при одинаковых характеристиках напряжения допускают средний уровень коррозии земли при наличии токов земли или высокий уровень коррозии земли при отсутствии токов земли. Кабели SKL в основном предназначены для подводных установок, но они также могут использоваться везде, где могут присутствовать растягивающие напряжения.

Эти кабели нельзя прокладывать под наклоном более 15 метров, так как пропитка бумажной изоляции может стечь, в таких случаях лучше использовать кабели с полиэтиленовой изоляцией или со специальной пропиткой на основе церезина, такие как CSP, CSB, CSCL и т.д.

кабель пвс

Кабели с изоляцией из сшитого полиэтилена подходят для более суровых условий, таких как прокладка при отрицательных температурах без необходимости обогрева, использование без ограничения трассы и прокладка на открытой местности. Они дороже других марок, но надежны, эффективны и экономичны, так как требуют минимальных затрат на обслуживание, установку и переоборудование. Оценки следующие: PvBbShp, PvP, PvPg.

Аббревиатуры расшифровываются следующим образом:

Pv – сшитый полиэтилен в качестве изоляции сердечника;

B – броня из двух стальных полос;

b – нет подушки;

P – полиэтиленовый шланг в качестве защитного кожуха;

P – полиэтиленовая оболочка

d – герметизация с помощью водонепроницаемой ленты.

Кабель ПБбШп

Кабель ПвБбШп состоит из следующих частей:

1. сечение медных проводников от 4 до 50 ммкв для одножильных проводников, от 16 до 240 ммкв для многожильных проводников. Количество проводников может быть: 3 3+1, 4 или 5.

Сшитый полиэтилен в качестве изоляции, с цветовой кодировкой.

4. для кабелей с сечением более 50 мм кв. используется соединительная обмотка.

5. изоляция полос.

6. две полосы из оцинкованной стали образуют броню.

7. защитный полиэтиленовый шланг.

Кабель ПБбШп можно использовать даже в резервуарах с водой. Допускается как косое, так и вертикальное расположение кабельной трассы. Возможен нагрев до 130 градусов Цельсия в течение 6 часов. Единственное важное требование при использовании – избегать чрезмерного растяжения. Кабель подходит для использования в коррозионных условиях на всех уровнях, включая наличие блуждающих токов и высокую влажность.

Кабель ПБШп

PvP-кабель расположен следующим образом:

1. в центре кабеля размещается круглая многопроволочная медная жила сечением от 35 до 800 мм².

(2) Сердечник окружен экраном из экструдированного полупроводящего сшитого полиэтилена.

Изоляция дополнительно изолирована сшитым полиэтиленом. 4.

Экструдированная полупроводящая оболочка из сшитого полиэтилена, уложенная на изоляцию. 5.

5 Разделительный слой.

6. медные провода, соединенные медной лентой для формирования экрана, с различным сечением: не менее 16 мм кв. для проводников сечением от 35 до 120 мм²; не менее 25 мм² при сечении проводников от 150 до 300 мм²; не менее 35 мм² при сечении проводников 400 мм² и более;

7. разделительный слой.

8. полиэтиленовая оболочка.

Кабель ПвП прокладывается в любых условиях коррозионного грунта, допускается прокладка в открытой атмосфере и коллекторах. Необходимо соблюдать меры противопожарной безопасности. Нет ограничений на разницу в уровне.

Кабель ПвПг

Кабель ПвПг состоит из следующих компонентов:

1. жильный элемент представляет собой герметичный круглый медный проводник сечением от 50 мм² до 800 мм².

Сердечник окружен экраном из экструдированного полупроводящего сшитого полиэтилена. 3.

Изоляция дополнительно изолирована сшитым полиэтиленом. 4.

4. экструдированная полупроводящая оболочка из сшитого полиэтилена, уложенная на изоляцию.

5. Разделительный слой должен быть изготовлен из электропроводящей ленты и выполнять функцию гидроизоляции.

Медные провода, соединенные медной лентой, образуют экран, сечение которого может быть различным: не менее 16 мм², если сечение проводника составляет от 35 до 120 мм²; не менее 25 мм², если сечение проводника составляет от 150 до 300 мм²; не менее 35 мм², если сечение проводника составляет 400 мм² и более;

7. разделительный слой.

8. полиэтиленовая оболочка.

Высокий уровень герметичности позволяет прокладывать кабель ПвПг в грунтах с повышенной влажностью, а также в периодически затапливаемых помещениях. Если исключить возможность механического повреждения, кабель можно прокладывать даже в судоходных водах. Кабели ПвПг в основном прокладываются в траншеях, на трассах с разным уровнем, независимо от коррозионной активности почвы. При укладке на открытом воздухе необходимо соблюдать меры противопожарной безопасности.

Если вам понравилась эта статья, пожалуйста, поделитесь ссылкой на нее в своих социальных сетях. Это поможет нашему сайту развиваться!

Убедившись, что кабель не поврежден, засыпьте траншею слоем песка или просеянной земли толщиной 25 см, при необходимости проложите сигнальную ленту и окончательно засыпьте траншею землей, как показано на фото выше.

Прокладка кабеля в земле

В этой статье вы найдете пошаговую инструкцию по прокладке кабелей напряжением до 1000 вольт (1 кВ) в земле. Прокладку высоковольтных кабелей лучше доверить специализированным организациям.

Хотя прокладка подземных кабельных линий дороже, чем прокладка воздушных линий, подземные кабельные линии имеют ряд существенных преимуществ, таких как надежность и долговечность. Кроме того, после прокладки такие линии не портят эстетику местности, по которой они проходят.

Прокладка подземных кабелей осуществляется в следующем порядке:

ШАГ 1: Выбор кабеля.

Для подземной прокладки обычно используются следующие марки кабелей:

  • АВВГ представляет собой небронированный кабель с ПВХ изоляцией и алюминиевыми жилами;
  • ВВГ – небронированный кабель с ПВХ изоляцией и медными жилами;

Небронированные кабели для подземной прокладки

  • АБбШв – бронированный кабель с ПВХ изоляцией и алюминиевыми жилами;
  • ВВБбШв – бронированный кабель с ПВХ изоляцией с медными жилами;

бронированные кабели для подземной прокладки

В соответствии с пп. 2.3.37 ПУЭ для подземной установки в основном в соответствии с 2.3.37 ПУЭ для подземной прокладки в основном должны использоваться бронированные кабели (т.е. Авббшв и Вббшв).

После марки кабеля следуют две цифры: первая обозначает количество проводников в кабеле, вторая – площадь поперечного сечения проводников. Например, ВВББШВ 4х10 – бронированный кабель с четырьмя медными жилами сечением 10 мм2 в ПВХ изоляции.

Количество проводников выбирается в зависимости от типа сети, для трехфазных сетей кабели с 4 проводниками (или 5 для систем заземления TN-S), для однофазных сетей кабели с 2 проводниками (или 3 для систем заземления TN-S).

Сечение кабелей выбирается в зависимости от грузоподъемности. Используйте наш онлайн-инструмент для расчета площади поперечного сечения.

ПРИМЕЧАНИЯ: При использовании бронированного кабеля в земле его броня должна быть заземлена (GND) (пункт 2.3.71. ПУЭ), что достигается путем соединения брони кабеля с шиной PE электроустановки, к которой он подключается.

ШАГ 2: Определите маршрут прокладки кабеля по участку. Нарисуйте карту маршрута.

При определении маршрута прокладки подземного кабеля следует учитывать следующие требования ПУЭ:

  • Трасса прокладки кабеля должна выбираться с учетом наименьшего износа кабеля и обеспечения сохранности кабеля в случае механического воздействия. При прокладке кабелей избегайте их пересечения друг с другом, с трубопроводами и т.д. (пункт 2.3.14). (п. 2.3.14.);
  • Свободное расстояние кабелей, проложенных непосредственно в земле, от фундаментов зданий и сооружений должно быть не менее 0,6 м. Не допускается прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений (пункт 2.3.85.);
  • При прокладке кабельных линий в насаждениях расстояние кабелей от стволов деревьев, как правило, должно составлять не менее 2 м. Допускается уменьшение этого расстояния при условии, что кабели проложены в трубах, проложенных методом подкопа. При прокладке кабелей в зеленых зонах с кустарниками расстояние может быть уменьшено до 0,75 м (раздел 2.3.87);
  • При параллельной прокладке горизонтальное расстояние кабельных линий от трубопроводов, водопроводных, канализационных и дренажных сетей и газопроводов с давлением до 0,588 МПа должно быть не менее 1 м, а от газопроводов с давлением свыше 0,588 МПа и теплопроводов – не менее 2 м (разделы 2.3.88. 2.3.89.);
  • При прокладке кабельной линии параллельно воздушным линиям (ВЛ) расстояние кабеля от вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 1 м для ВЛ до 1 кВ, не менее 5 м – для ВЛ до 35 кВ, не менее 10 м – для ВЛ 110 кВ и более (см. 2.3.93.);

После разметки трассы необходимо подготовить план сечения, в котором будет проложен кабель, со схемой прокладки кабеля и обязательно отметить маркировка – расстояния от зданий до проложенного кабеля. В будущем этот план поможет избежать повреждения кабеля во время земляных работ на строительной площадке или быстро найти кабель, чтобы отремонтировать его в случае повреждения:

схема прокладки кабеля

План прокладки кабеля также может быть составлен после прокладки кабеля или после рытья траншеи.

ЭТАП 3: Выемка грунта и прокладка кабеля.

В соответствии с пунктом 2.3.84. Глубина заложения кабеля ПУЭ от уровня планировки должна быть не менее 0,7 метра, а в местах пересечения с улицами и площадями – не менее 1 метра.

Кабели до 1 кВ в местах, подверженных механическим повреждениям (например, частые раскопки), должны быть защищены от механических повреждений путем покрытия их железобетонными плитами или керамическим кирпичом в один слой поперек кабельной трассы вдоль кабельной линии. Использование пустотелых или перфорированных силикатных и глиняных кирпичей не допускается.

Однако при прокладке на глубине 1-1,2 м кабели (за исключением кабелей городских электросетей) могут не защищаться от механических повреждений (п. 2.3.83.). Траншея должна быть выкопана на глубину 1,2 м для снижения материальных затрат, для дополнительной защиты кабеля от механических повреждений. Траншея должна быть выкопана на глубину 1,2 метра.

К ширине траншеи, в свою очередь, не предъявляется никаких особых требований, но в случае параллельной прокладки нескольких кабелей в одной траншее, ее ширина должна позволять укладывать их горизонтально на расстоянии не менее 100 мм друг от друга (п. 2.3.86 ПУЭ).

В соответствии с п. 2.3.83. При прокладке кабельных линий непосредственно в земле кабели в траншеях должны быть засыпаны и покрыты слоем мелкозернистого грунта без камней, щебня и шлака.

Для дополнительной защиты кабеля от случайных повреждений необходимо обеспечить расстояние 250 мм от внешней оболочки кабеля над кабелем. В случае прокладки только одного кабеля в котловане лента должна укладываться вдоль оси кабеля, в случае прокладки более одного кабеля края ленты должны выходить за крайние кабели не менее чем на 50 мм. Если по ширине траншеи укладывается более одной кабельной ленты, соседние ленты должны укладываться с нахлестом не менее 50 мм. (Примечание: при установке на глубине более 1 метра это требование не является обязательным. (Примечание: это требование не является обязательным для укладки на глубину 1 метр)).

прокладка подземных кабелей

Кабели в котлованах должны прокладываться с запасом длины, достаточным для компенсации возможных смещений грунта и тепловых деформаций кабелей и конструкции, на которой они проложены. При этом не допускается прокладка резервов кабеля в виде колец (катушек) (п. 2.3.15 ПУЭ).

Из вышесказанного следует, что кабели должны прокладываться в траншеях волнами (“серпантином”):

раскопки

ВАЖНО! Перед закапыванием кабеля проверьте, не поврежден ли он, протестировав его проводники обычным мультиметром.

Убедившись, что кабель не поврежден, засыпьте траншею слоем песка или просеянной земли толщиной 25 см, при необходимости проложите сигнальную ленту и окончательно засыпьте траншею землей, как показано на фото выше.

ШАГ 4: Ввод кабеля в здание

При вводе кабеля в здание при необходимости глубина может быть уменьшена до 0,5 м, но расстояние до самого кабельного ввода не должно превышать 5 м (см. пункт 2.3.84 Правил устройства электроустановок).

При вводе подземного кабеля в здание он должен быть защищен от механических повреждений на высоте 2 м от пола или земли и 0,3 м в земле (раздел 2.3.15 ПУЭ), эта защита обеспечивается металлическим уголком или трубой:

проникновение в здание

Для защиты кабелей от механических повреждений в местах прохода через стены должны быть установлены специальные гильзы или куски металлической трубы, а для защиты от проникновения влаги через кабельный канал в стене он должен быть заделан негорючим заполнителем или специальным термоусадочным уплотнительным материалом для кабельных каналов.

пробивание стен

Помогла ли вам эта статья? Или, может быть, вы все еще есть вопросы? Пишите в комментариях!

Вы не нашли статью по интересующей вас теме тема, связанная с электротехникой? Пишите нам сюда. Мы ответим вам без колебаний.

Бронированные кабели с бумажной изоляцией SB, SBL, SKL, с медными и алюминиевыми жилами, также используются для подземной прокладки. В дополнение к броне прилагаются металлические ножны. Он защищает бумагу от намокания. Благодаря секторной форме проводников общий вес кабеля значительно снижен. Это помогает экономить пространство. Недостатком кабеля является то, что если перепад уровней вдоль трассы составляет более 15 метров, проводники с бумажной изоляцией использовать нельзя. Причиной этого является вязкость текучей пропитки бумажной изоляции. Если высота над уровнем моря разная, лучше использовать кабели с полиэтиленовой изоляцией и церезиновой пропиткой – CSP, CSB и CSKL.

Независимо от вида и цели работ, прокладка кабелей под землей должна осуществляться в соответствии с Кодексом электротехнической практики и Немецким кодексом электротехнической практики. Перед началом работ необходимо выбрать оптимальную марку кабеля. Часто лучшим выбором является бронированный кабель для прокладки в земле, хорошо защищенный от механических повреждений. Используются и другие марки кабелей, но в этом случае они прокладываются в асбестоцементных трубах со специальными трубками из ПВХ.



Поскольку при подземной прокладке наружный кабель не подвергается воздействию ультрафиолетового излучения, высоких температур окружающей среды, ветра и льда, критерии выбора кабеля для подземной прокладки ограничиваются прочностью на разрыв, устойчивостью к агрессивной коррозии и химическим компонентам грунта. При выборе кабеля следует также обратить внимание на его целостность и отсутствие видимых дефектов.

Типы кабелей

Для подземной прокладки используются кабели с тремя видами защиты.

Изоляция из пропитанной бумаги;

Алюминиевая свинцовая оболочка.

Бумажная изоляция обеспечивает наилучшие электрические характеристики и длительный срок службы. Обладает низкой устойчивостью к влаге, поэтому требует плотного укрытия. При использовании кабеля с бумажной изоляцией следует также помнить, что значительная разница в глубине прокладки снижает его прочность и сокращает срок службы.

Кабели с пластмассовой изоляцией отличаются длительным сроком службы в агрессивной среде, они огнестойки и устойчивы к повышенной влажности. Для подземной прокладки лучше всего подходят бронированные свинцовые или алюминиевые провода. Они обеспечивают длительную защиту кабелей от агрессивных условий окружающей среды.

Какие из них используются?

В почвах с низкой коррозионной активностью следует использовать кабели типов ААШв, АВВГ, ААШп, ААП2Л, ААБл, АСБ, АПСВГ, АПвВГ, АПвГ, ААПл, АСПл и другие. Кабели SB, SBL, SKL используются в траншеях со средней коррозионной активностью. Кабели ПвКШп используются при прокладке кабельных линий на Крайнем Севере, где присутствуют вечномерзлые грунты, оползни, морозные волны и овражные образования.



Обзор некоторых моделей

Наиболее распространенным и широко используемым бронированным кабелем для подземной прокладки является ВБбШВ. Он аналогичен своему алюминиевому аналогу ABBbSHV. Благодаря конструкции из бронированной стальной ленты кабель можно использовать без защитной трубки. Броня защищает кабель от механического воздействия и нашествия грызунов. Помимо подземной прокладки с заземленной стальной броней, этот кабель часто используется на открытом воздухе.

Бронированные кабели с бумажной изоляцией SB, SBL, SKL, с медными и алюминиевыми жилами, также используются для подземной прокладки. Кроме того, к броне прикреплен металлический щит. Он защищает бумагу от намокания. Благодаря секторной форме проводников общий вес кабеля значительно снижен. Это помогает экономить пространство. Недостатком кабеля является то, что при разнице уровней трассы более 15 метров нельзя использовать проводники с бумажной изоляцией. Причиной этого является вязкость текучей пропитки бумажной изоляции. Для разных высот лучше использовать кабели с полиэтиленовой изоляцией и керамической пропиткой – CSP, CSB и CSKL.

ПвБбШв, ПвП, ПвПг также используются для прокладки кабелей в земле. Хотя они на 60% дороже кабелей, показанных выше, их можно прокладывать при отрицательных температурах. Они не ограничены в плане маршрутизации. У них есть и другие преимущества.

Монтажные кабели ПВС, ШВВП и ПУНП можно прокладывать в земле и в воде. Силовые кабели ВВГ также можно использовать в земле.

Поэтому важно выбрать кабель для прокладки в земле в соответствии с изоляцией, типом и внешним видом. Важно, чтобы кабель был устойчив к разрыву, влаге и агрессивным условиям окружающей среды.

Читайте далее:
Сохранить статью?
