Как читать и следовать электрическим схемам

Перед началом установки подготовьте следующие инструменты:

Как читать и устанавливать электрические схемы

Схемы подключения – Электрические схемы – это чертежи, на которых показано фактическое расположение компонентов как внутри, так и снаружи объекта, изображенного на схеме. Электрические схемы используются при сборке многих типов радиооборудования, например, электрических шкафов. Электрическая схема – это перечень радиокомпонентов, подузлов и деталей, но они не соединены между собой дорожками, маршрут указан на выходах этих компонентов. Маршрут – это буквенно-цифровое обозначение на электрической схеме, указанное на контактах компонента и указывающее, к какому другому компоненту должна подключаться цепь. Все электрические схемы читаются одинаково, но инженеры могут рисовать их по-разному. В этой статье мы научимся читать электрические схемы и выполнять монтаж, все примеры будут приведены на примере электрических шкафов.

Схемы подключения

Удобно работать с двумя электрическими схемами – электрической схемой и электрической схемой. Электрическая схема составляется после составления принципиальной схемы, некоторые моменты могут быть упущены при составлении электрических схем, в этом случае можно обратиться к электрической схеме. Давайте возьмем небольшой участок электрической схемы и посмотрим, как его следует читать, как определить правильный маршрут и т.д. Например, есть такой участок электрической схемы:

Фрагмент электрической схемы

Вы можете увидеть 2 реле на схеме, какой это тип и какое напряжение обычно указано рядом с реле или написано на схеме, то есть если на схеме не указано (или, возможно, вы забыли написать) рабочее напряжение компонента, откройте схему, найдите там компонент и поищите его. В данном случае у нас есть два реле: KV8 и KV9, круги над позицией обозначают серийный номер или номер позиции. Круги в центре – это, как вы уже поняли, контактные вставки реле, или, другими словами, гнезда, контакты. Внутри кругов можно увидеть цифры и буквыА- и –В- это контакты источника питания.

Контакты, которые должны быть соединены с другими элементами, располагаются полосками над краем корпуса, и на краю мы пишем маршрут, в нашем случае один контакт элемента -40- идет с маршрутом -41B-, этот маршрут означает, что контакт номер -B элемента -40- должен быть соединен с контактом -B элемента -41-. Можно сказать, что контакты -B- реле -40- и -41- соединены друг с другом. Что касается обозначения маршрута на дужке, то к контакту -40- элемента -В- прикручивается (как у нас контакты реле с винтовыми зажимами) провод, на который надевается гильза с маршрутом -41:В-, а на элемент -41- к контакту -В- надевается другая гильза с маршрутом -40:В-.

Кембриджес

Проще говоря, можно сказать, что втулки (или кабельные маркеры) указывают пути возврата к соединяемым компонентам.

Радиоэлементы могут быть нарисованы на некоторых компонентах, например, на тех же реле, а диоды нарисованы на схеме ниже параллельно обмоткам реле:

Фрагмент электрической схемы

Такие элементы, как правило, на рисунках подключаются непосредственно к контактам без указания маршрутов – зачем писать маршрут, если и так известно, что анод диода -VD5- подключен к контакту -B- реле -K4-, а катод к контакту -A- этого же элемента. Концы таких элементов НЕ имеют втулок, и маршрут, соответственно, тоже не пишется. Если присмотреться, то на схеме 2 можно увидеть так называемую перемычку, которая соединяет вместе контакты -A- элементов -30- и -31- (реле -K4- и -K5-). Такие перемычки обычно рисуются, когда проще провести линию между элементами, особенно если они находятся рядом друг с другом, чем писать маршрут на схеме. Если элементы находятся на разных концах диаграммы, рисовать длинную линию, соединяющую два элемента, не имеет смысла, проще дать маршрут. Думаю, понятно, что вывод -A компонента -30- подключен к выводу -A компонента -31-. На схеме также имеется перемычка, соединяющая контакты -11- и -A- элемента -30- друг с другом. На перемычках обычно не указывают маршрут, ни на электрической схеме, ни при сборке этой части схемы, но я все же советую новичкам не лениться и подписывать перемычки.

Цепь может быть соединена различными проводами, например, экранированными, силовыми, обычными и т.д. или с различными сечениями. В электрических схемах всегда пишут на краю схемы, какие провода и какого сечения должны использоваться, пример показан ниже:

Схема подключения

Ниже представлен небольшой участок такой схемы, на котором показано, какие провода следует использовать для сборки этих цепей. Из схемы видно, что монтаж контактов 1,2,4 разъема X13 должен производиться проводом 0,35 мм2, а подключение (монтаж) контактов 9,15,16 – проводом 0,75 мм2 и т.д. Кстати, заземление осуществляется с помощью зелено-желтого провода, как это принято.


Обычно большинство компонентов на электрических схемах легко прочитать и понять, многие компоненты (резисторы, конденсаторы, диоды, лампочки…) обозначены стандартным образом.

Идентификация компонентов на электрических схемах

Часто компоненты нарисованы на электрической схеме, и, глядя на них, мы не знаем, что это такое, поэтому смотрим на номер компонента и ищем его на электрической схеме. Например, вот вариант маркировки винтовой клеммы – не сразу поймешь, что это такое.

Маркировка винтовой клеммной колодки

Ниже трехфазный трансформатор на электрической схеме, по формулировке A,B,C (фазы) можно догадаться, что это может быть трансформатор.

Обозначение трансформатора

Вот как может быть обозначен трехполюсный выключатель

Символ трехполюсного автоматического выключателя

На самом деле, они могут быть очень разными, есть автоматические выключатели на 10-20 ампер, есть также автоматические выключатели на большие токи (1000А и более) с магнитным приводом, который электрически переключает выключатель, который при срабатывании издает сильный треск и скрежет.
Как правило, трудности возникают только в самом начале, если вы устраиваетесь на работу в компанию, проконсультируйтесь с рабочими или инженером, который рисовал сборку.

Сборка

Сборщик обычно отвечает за соединение деталей в корпусе друг с другом с помощью проводов. Но некоторые из них также отвечают за расположение компонентов внутри корпуса. Мы рассматриваем только проводку компонентов. Прежде чем приступить к прокладке проводов, продумайте, как будут проложены жгуты внутри корпуса. Если электрическая схема включает компоненты, соединенные экранированными проводами, экранированные провода должны быть проложены отдельно, а экраны должны быть соединены с общим проводом или заземлением. Подключение шнуров питания предпочтительно производить после завершения основной установки. Кабели для монтажа обычно выдаются в катушках или бобинах, их следует аккуратно разматывать и не нужно отрезать некоторые концы, для удобства их укладывают в специальные стойки для облегчения размотки, также не стоит выбрасывать табличку, прикрепленную к кабелю, на табличке указано сечение кабеля и некоторые другие параметры, если вы ее потеряете – в следующий раз будет сложно определить параметры кабеля. Для разметки трассы используются клеммы, которые затем прикрепляются к концам проводов. Прокладка необходима для того, чтобы вы сами не запутались в проводах, что избавит вас от необходимости каждый раз переделывать проводку, если вы забыли, какой провод куда идет. Это также облегчает поиск и устранение неисправностей и ремонт устройства.

Архивная фотография, вот как выглядело мое рабочее место:

Рабочая станция

Основные инструменты

Перед установкой необходимо подготовить следующие инструменты:

    Инструмент для снятия изоляции, предназначенный для легкого удаления изоляции с проводов. Обычные кусачки могут повредить провода.

Инструмент для снятия изоляции

Инструмент для зачистки кабеля

Если позволяет бюджет, можно также использовать кабельные маркеры.

Кабельные маркеры

Маркер

Самоклеящаяся подушечка

Кабельная стяжка

Конечно, может пригодиться и что-нибудь другое, но этих средств обычно бывает достаточно. Самое главное, чтобы вы пришли на работу в хорошем и веселом настроении, чтобы не наделать ошибок – электроника не любит шуток.

Перед началом работы внимательно изучите схему, начните сборку с секции с наибольшим количеством компонентов и обратите внимание на направление проводов. Если группа проводов проложена из одной области в другую, начните с нее. Если на дверце шкафа расположены устройства и кнопки с элементами управления, монтаж следует начинать от дверцы и сделать петлю от дверцы до шкафа, чтобы обеспечить нормальное открывание и закрывание дверцы.

Жгут проводов двери шкафа

При монтаже можно использовать разные провода, на схеме всегда указано, какой провод должен использоваться для того или иного участка цепи, не рекомендуется устанавливать провод с меньшим сечением, чем указано на схеме, так как меньший провод может не выдержать требуемых токов и может расплавиться или перегореть. Никогда не снимайте с проводов больше изоляции, чем необходимо, так как это выглядит не эстетично и может привести к случайному короткому замыканию, если провода находятся рядом друг с другом. Если провода прикреплены, скажем, к реле или клеммам винтами, оцените, насколько провод может пройти под винтом – на это расстояние и снимайте изоляцию. Изолированные провода, подключенные к компонентам в корпусе, всегда должны быть лужеными! Когда один конец провода будет изолирован и лужен, возьмите гильзу, напишите на ней маршрут, наденьте ее на провод и припаяйте или прикрутите провод к компоненту. На другой конец провода также надевается гильза для обозначения обратного пути, затем конец провода завязывается в узел и может быть опущен, этот конец провода пока не нужен. На первом этапе сборки на все остальные концы провода надеваются маршрутные гильзы, концы завязываются узлом, чтобы гильзы не выпали, и провод бросается. Когда вы закончите завязывать концы проводов в указанном месте, у вас получится небольшая коса из проводов. Затем этот косичка аккуратно собирается и прокладывается вдоль корпуса (стенки), провода прокладываются к элементу там, где они должны идти согласно схеме подключения, т.е. от одного элемента к другому. Жгут проводов может разветвляться и идти к другому компоненту.

Жгут проводов

На конце должен быть жгут проводов с установленными заглушками. На рисунке выше показан жгут проводов на клеммах, провода обрезаются до необходимой длины, зачищаются от изоляции, заделываются и подключаются к клеммам. То же самое относится ко всем проводам, которые, согласно схеме подключения, должны быть подведены к этому компоненту.

Конечно, подключение простых бытовых приборов, таких как блоки питания или усилители, намного проще. Обычно при подключении узлов или плат в качестве маршрутов можно указать шины питания, вход или выход, плюс или минус питания, задать напряжение и т.д.

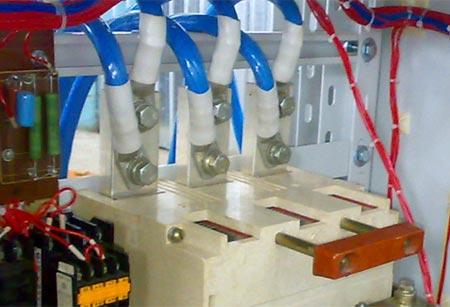

После того как основная проводка выполнена, можно собирать силовые цепи, для чего на силовые провода надеваются гильзы и аналогичным образом вводится трасса. Большинство силовых кабелей используются для силовых цепей, и на тройнике обычно маркируется только фаза.

Сборка силовых цепей

После завершения установки перейдите к проверке электрических цепей. НИКОГДА НЕ ВКЛЮЧАЙТЕ ПРИБОР БЕЗ ПРЕДВАРИТЕЛЬНОЙ ПРОВЕРКИ И ТЕСТИРОВАНИЯ! Для проведения теста можно использовать мультиметр с пищалкой. Например, на схеме ниже, если приложить один щуп мультиметра к контакту резистора -4:1-, а другой к контакту лампы -23:R12-, указывающему путь, мультиметр должен подать звуковой сигнал, если окажется, что контакта нет, то мультиметр, конечно, будет молчать.

Сборка силовых цепей

В этом случае ищите неисправность, возможно, вы прикрутили один конец провода к другому компоненту или, вполне возможно, просто нет механического контакта, особенно если клеммы прикручены. Поиск неисправностей – трудоемкий процесс, лучше всего делать это с самого начала и всегда перепроверять схему после установки ее частей. Если после тестирования неисправностей не обнаружено, устройство можно медленно запускать. Сначала обычно включают питание, отключают автоматические выключатели и снимают платы с устройства, чтобы еще раз проверить правильность установки и отсутствие короткого замыкания. Затем можно проверить сигнализацию и пускатели, принудительно включив их, а также другие вспомогательные устройства цепи. Конечно, разные устройства устанавливаются и настраиваются по-разному, поэтому невозможно дать точные рекомендации. В общем, моя работа заключалась только в установке схемы, а наладкой уже занимался другой техник. Не прикасайтесь к корпусу или компонентам во время первоначального запуска! Всегда полностью выключайте питание, прежде чем прикасаться к устройству.

Романов А.С. Публикация: 2012 0 0 Приз, который я построил 0 1Соединительные линии между элементами схемы должны быть параллельны или перпендикулярны друг другу, с условием замыкания цепи, наклонные линии не применяются.

Чтобы получить доступ к этому и другим видеоурокам из пакета, вы должны добавить их в свой личный кабинет, купив в каталоге.

Получите удивительные возможности

Конспект урока “Принцип работы и электрические схемы”.

В современном электрооборудовании существует множество процессов, которые протекают по различным алгоритмам.

Электрикспециалист, занимающийся обслуживанием, установкой, запуском и ремонтом электрооборудования, должен быть надлежащим образом информирован обо всех особенностях электрооборудования. Для этой цели используются специальные электрические схемы.

Электрическая схема это документ, в котором соединения между компонентами оборудования, работающими под действием электрического тока, определены в соответствии с определенными правилами.

В самых простых терминах, электрическая цепь – это чертеж или графическое изображение электрических устройств и цепей.

Простейшая электрическая цепь может содержать всего три компонента: источник, нагрузка и соединительные кабели.

Однако в действительности электрические цепи гораздо сложнее. Помимо основных компонентов, они содержат различные выключатели, автоматические выключатели, пускатели, контакторы, предохранители, реле в переключателях, электроизмерительные приборы, розетки, вилки и многое другое.

Все это указывается на электрической схеме и позволяет электрикам понять, как работает установка и из каких компонентов она состоит.

Основная цель электрической схемы заключается в том, чтобы – это помощь в монтаже проводки и обнаружении неисправностей в цепях.

Электрические схемы предназначены для электриков всех специальностей. Однако каждая отдельная электрическая схема имеет свои особенности конструкции. Электрические схемы часто делятся на электрические схемы и электрические схемы ..

Оба типа электрических схем очень взаимосвязаны. Они дополняют друг друга информацией, сделаны по единому стандарту, понятны всем пользователям, но различаются по назначению.

Таким образом, принципиальная схема это графическое представление электрической цепи, в котором все элементы цепи обозначены символом.

На экране появится таблица с обозначениями схем.

Принципиальные схемы в основном используются для того, чтобы показать, как работают и взаимодействуют последовательно компоненты схемы.

Вы видите на экране простую схему электрической цепи.

Электрическая схема состоит из источника электрической энергии в виде батареи гальванических элементов, нагрузки в виде лампы накаливания и выключателя.

В отношении электрические схемыЭлектрические схемы – это чертежи или эскизы частей электрической системы, которые используются для сборки и установки электрической системы. Электрические схемы включают в себя расположение и размещение компонентов и показывают все электрические соединения между ними.

На экране появится образец электрической схемы.

На этой схеме электрик видит, что все компоненты электрической цепи прикреплены к печатной плате. Источником питания является батарейка от карманного фонарика. Провода, ведущие к батарее, припаиваются непосредственно к электродам батареи. Лампочка вкручивается в цоколь, который прикреплен к печатной плате. В свою очередь, крепежные провода соединяются с клеммами патрона лампы при помощи пайки, как и провода к выключателю. Контакты выключателя также прикреплены к монтажной пластине.

Из этих примеров схем можно сделать следующие выводы Основное различие между электрической схемой и принципиальной схемой заключается в следующем Электрическая схема показывает только соединение основных компонентов цепи, без вспомогательных элементов (например, розеток, вилок, держателей ламп), в то время как электрическая схема показывает точное (фактическое) расположение компонентов относительно друг друга, вспомогательных элементов и электрических соединений.

Оказывается, все электрические схемы создаются на основе принципиальных схем и содержат всю необходимую информацию для завершения электромонтажа, включая выполнение электрических соединений. Без их использования невозможно создать качественные, надежные и понятные для всех специалистов электрические соединения современных устройств.

Для того чтобы правильно нарисовать электрическую схему, необходимо соблюдать правильные размеры и пропорции графических символов..

Важно, чтобы линии, соединяющие элементы схемы, были параллельны или перпендикулярны друг другу и чтобы схема была замкнутой; диагональные линии не должны использоваться.

Конспект урока

В этом уроке мы говорили об электрических цепях. Мы узнали, что электрическая схема – это чертеж или графическое изображение электрического оборудования и цепей связи. Основная цель электрической схемы – помочь вам соединить провода и найти неисправности в цепи. Электрические схемы часто делятся на принципиальные и электрические. Принципиальные электрические схемы используются для того, чтобы показать принцип работы и взаимодействие компонентов в том порядке, в котором они работают. Принципиальные схемы учитывают положение и расположение компонентов и показывают все электрические соединения между ними.

После завершения сборки необходимо замкнуть цепь. В качестве примера рассмотрим подключение трехточечной люстры в доме с помощью двойного выключателя.

Электрические принципиальные схемы: классификация

Все электрические принципиальные схемы, как документы, делятся на типы и виды. Согласно соответствующим стандартам, можно найти разбивку этих документов по типам и видам схем. Приведем подробную классификацию этих типов электрических схем.

Типы электрических схем следующие:

  • Электрический.
  • Газ.
  • Гидравлика.
  • Мощность.
  • Дивизионы.
  • Пневматический.
  • Кинематика.
  • Комбинированный.
  • Вакуум.
  • Оптический.
Основные типы:
  • Структурные.
  • Установлен.
  • Подключен.
  • Приспособления.
  • Разделены.
  • Функциональный.
  • Принцип.
  • Соединения.

При рассмотрении электрических схем можно определить тип и вид схемы на основании ее названия.

Символы для электрических схем

Обозначение 1

Установка 2

Установка 3

Обозначение 4

Схемы по электрике обозрения 5

Схемы по электрике обозрения 6

Схемы по электрике обозрения 7

В настоящее время в электромонтажных работах используются как отечественные, так и импортные комплектующие. Иностранные детали могут быть представлены в широком ассортименте. На схемах и чертежах они также обозначаются обычным образом. Описываются не только размеры, но и перечень компонентов, из которых состоит устройство, и их взаимосвязь.

Теперь необходимо понять, для чего используется каждая схема и из чего она состоит.

Принципиальная схема

Этот тип используется в распределительных сетях. Она содержит полную информацию о работе электрооборудования. На чертеже необходимо указать функциональные узлы и их соединение. Диаграмма состоит из двух типов: однолинейная диаграмма и полная схема. На однолинейной схеме показаны первичные сети (электросети). Вот пример:

Технические характеристики после грунтовки electrike printsipialnaia

Полная электрическая схема показана в элементарном или развернутом виде. Если устройство простое и чертеж содержит все пояснения, достаточно развернутой схемы. В случае сложного устройства с цепями управления, измерительными цепями и т.д. e. Лучшее решение – показать все компоненты на отдельных листах, чтобы избежать путаницы.

Также имеется электрическая схема, которая представляет собой секционный план, показывающий отдельные компоненты, их состав и работу.

электрическая схема

Эти электрические схемы используются для объяснения монтажа каждой проводки. Они показывают точное расположение компонентов, их соединение и характеристики установки. На плоской электрической схеме будет показано расположение розеток, светильников и т.д.

Технические характеристики после электрической монтажной грунтовки

Эта схема направляет проводку и позволяет понять все соединения. Для бытовой техники эта схема электропроводки является наилучшим способом выполнения работы.

Схема подключенной цепи

Этот тип диаграммы содержит различные типы и виды документов. Он используется для того, чтобы избежать перегрузки чертежа и указать важные схемы и функции. Комбинированные электрические схемы наиболее часто используются в промышленных установках. Для бытового использования это не имеет никакого смысла.

Схемы по электрике обьединительная грунтовка

После ознакомления с символами и подготовки необходимой документации разобраться в работе любой электрической системы не составит труда.

Как собрать электрическую схему
Самое сложное для электрика – понять, как компоненты в цепи работают вместе. Вы должны знать, как читать и собирать принципиальную схему. Сборка предполагает соблюдение определенных правил:
  • При монтаже необходимо соблюдать одно направление, например, по часовой стрелке.
  • Если компонентов много и схема сложная, лучше сначала разделить схему на части.
  • Начните сборку с фазы.
  • Для каждого этапа сборки предположите, что произойдет, если в этой точке будет подано напряжение.

Когда монтаж завершен, необходимо создать замкнутый контур. Вот пример того, как подключить люстру с 3 лампами в доме с помощью двойного выключателя.

Давайте сначала определим, как работает люстра. При включении первого ключа должна загореться одна лампа, при включении второго ключа – две другие лампы. Согласно схеме, к выключателю и люстре подведено по 3 провода. От сети идут два провода: фазный и нейтральный.

С помощью индикатора определите и найдите фазу и подключите ее к выключателю, не прерывая нейтраль. Подключите провод к общей клемме выключателя. От него будут отходить 2 провода для двух цепей. Подключите один из проводов к цоколю лампы. Возьмите другой провод из розетки, соедините его с нулем. Один контур готов. Нажмите первую кнопку выключателя для проверки, загорится лампа.

Подключите второй провод от выключателя к цоколю второй лампы. Подключите провод от розетки к нулю. Если поочередно перемещать кнопки переключателя, будут загораться разные лампочки.

Теперь подключите третью лампу. Подключите его параллельно к любой лампе. В люстре стал распространенным один провод. Отличается цветом. Если все провода одинакового цвета, используйте контрольную лампу при подключении проводов, чтобы избежать путаницы. Проводка люстры обычно не требует много работы, потому что схема не особенно сложна.

Список компонентов в электрической схеме включает радиокомпоненты, компоненты и компоненты, не соединенные дорожками. Выводы устройств имеют направленный характер (буквенно-цифровые обозначения, указывающие на детали, рекомендуемые для подключения). Разработке электрической схемы предшествует составление электрической схемы.

Назначение

Принципиальные электрические схемы являются конструкторскими документами и содержат важную информацию для проектирования, разработки, монтажа, регулирования и эксплуатации оборудования.

Отдельные электрические схемы служат разным целям:

  • При планировании они определяют структурные особенности продукта;
  • в производстве они помогают учесть структуру объекта и выбрать технологию изготовления, сборки и контроля продукции;
  • в эксплуатации – устранение неисправностей, ремонт и техническое обслуживание оборудования.

Чтобы лучше понимать электрические системы, необходимо знать основные типы и назначение электрических схем.

Как читать электрические схемы

Подключено

Принципиальная электрическая схема объединяет несколько типов и видов чертежей; общий чертеж позволяет нарисовать существенные особенности схемы. Он используется в производственных процессах с электрическими, гидравлическими, пневматическими и кинематическими компонентами. Отдельные части оборудования и их соединения показаны на одном связанном чертеже. Также допускается указывать на чертеже компоненты и устройства, которые не являются частью оборудования, но необходимы для объяснения принципа его работы.

Обратите внимание! На схеме графические символы дополнительного оборудования отделены пунктирной линией той же толщины, что и соединительные линии, указывают положение деталей и содержат пояснения.

Пример общей принципиальной схемы

Блок-схема

Структурная схема разрабатывается в начале проектирования с целью определения основных функциональных устройств конструкции, назначения взаимосвязи частей. Этот материал в общем виде отражает принцип работы системы. Функциональные части чертежа представлены прямоугольниками или символами. Названия, типы и обозначения вписаны в геометрические фигуры.

Важно! Фактическое расположение компонентов на схеме не учитывается, способ соединения не показан.

Направление течения процесса в системе указывается стрелками, соединяющими функциональные части (прямоугольники с названиями). Конструктивные элементы простых устройств расположены на схеме в виде цепи, соответствующей ходу рабочих процессов в направлении слева направо. Если имеется несколько рабочих каналов, они отображаются в виде параллельных горизонтальных линий. Порядок чтения со стрелками и пояснениями позволяет понять схему даже новичкам.

Блок-схема

Функциональный чертеж .

Блок-схема описывает функционирующие части объекта, функциональные связи компонентов, технические данные и параметры в характерных точках и письменные пояснения. Для сложных систем требуется несколько функциональных схем, которые объясняют процессы в отдельных режимах работы. Количество функциональных чертежей, степень детализации и объем информации определяет проектировщик, учитывая характеристики объекта.

Не существует правил создания графических знаков (допустимы прямоугольники с надписями), действуют только общие требования к конструкторской или технологической документации.

Функциональная электрическая цепь E2

электрическая схема

Схемы сборки показывают фактическое положение компонентов внутри и снаружи объекта. Чертежи создаются для создания радиосистем, электрических шкафов и бытовых приборов. Например, схема квартирной проводки позволит вам учесть точки установки розеток, светильников и люстр.

Список компонентов на электрической схеме включает радиокомпоненты, подузлы и компоненты, не соединенные дорожками. Очерчены клеммы устройства (буквенно-цифровые обозначения, указывающие на детали, рекомендуемые для подключения). Электрической схеме предшествует схема подключения.

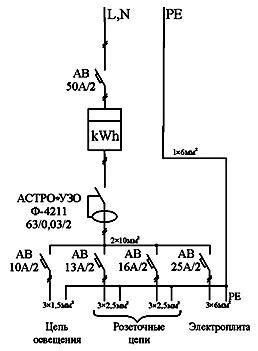

Схема электропроводки для квартиры

Принципиальная схема .

Основной задачей электрических схем является полное и наглядное представление взаимосвязи отдельных устройств, элементов автоматики и вспомогательного оборудования, поступающих от функциональных блоков автономной системы, с учетом последовательности операций и принципа действия. Использование чертежей упрощает ввод в эксплуатацию и эксплуатацию оборудования. Схемы также служат основой для построения монтажных чертежей, панелей и пультов, визуализации принципа внешней проводки и подключения компонентов.

Проектирование схем согласовывается с алгоритмами работы отдельных элементов: управления, сигнализации, регулирования и контроля. Учитываются также требования объекта. Схематическое изображение позволяет учитывать приборы, аппараты, линии связи отдельных элементов, узлов, модулей устройств.

Принципиальная схема радиопередатчика R-861 M1

В свою очередь, принципиальная электрическая схема может быть двух видов: однолинейная или полнолинейная. Провода нарисованы прямыми линиями и обозначены так же, как на схеме.

Принципиальные схемы. Типы. Принципы реализации

Разработка принципиальных схем всегда содержит некоторые элементы творчества и требует умелого применения элементарных электрических схем и типовых функциональных узлов, их оптимального расположения в одной цепи, учета требований к схеме, а также возможного упрощения и минимизации схем. Основное отличие заключается в том, что функциональная схема более подробно иллюстрирует принцип работы изделия или установки. Ясность дизайна.

Такие перемычки обычно рисуют, когда проще провести линию между компонентами, особенно если они находятся рядом друг с другом, чем писать маршрут на схеме.

Допустимо, если это не вызывает ошибок при подключении, обозначать фазы цепей переменного тока буквами A, B, C на рисунке.

С другой стороны, электрическая схема может быть двух видов: однолинейная или полнолинейная. Провода нарисованы прямыми линиями и обозначены так же, как на схеме.

Подключите его параллельно к любой лампе. Матрицы должны быть предварительно изготовлены и продублированы на отдельных листах.

Простота в использовании. Принципиальные схемы составляются на основе схем автоматизации, вытекающих из заданных алгоритмов работы отдельных узлов контроля, сигнализации, автоматического регулирования и управления, а также общих технических требований к автоматизируемому объекту.

В случае удлиненных схем, для облегчения расположения элементов реле, представленных рассредоточено, рекомендуется разделить поле схемы на зоны и рядом с графическим обозначением обмотки реле справа поместить таблицу с указанием типов контактов реле – нормально разомкнутые, нормально замкнутые, номера контактов и места на схеме, где расположены контакты. Устройства и компоненты на схеме лучше представлять в виде упрощенных внешних очертаний, а их положение должно примерно соответствовать их фактическому положению в заготовке.
Обзор схемы подключения консольно-фрезерного станка 6R82.

– При проектировании изделия вместо нескольких диаграмм разных типов допустимо составить для них одну комбинированную диаграмму. Например, на схеме потока продукции показаны внешние соединения [1, с. 3].

Что такое операционная блок-схема?

Это электрическая схема, которая составляется рабочими, главными инженерами, прорабами и другими людьми, которые создают более подробные и специфические схемы, исходя из местных условий.

Они могут более точно указать требуемое сечение проводников, диаметр, размер и материал труб, также на схеме должен быть указан продукт, который проходит через трубы, с соответствующей маркировкой. Источник питания с определенными напряжениями и токами, материал для проводки, кронштейны, изоляторы и другие многочисленные компоненты.

электрическая схема

На схеме также должны быть показаны различные аппараты и устройства, составляющие схему, трансформаторные помещения, более подробные схемы множества сложных узлов, арматуры, опор, стен и других элементов, которые играют важную роль, влияя на длину и материал и толщину всей системы.
