Воздушные линии различного напряжения

Передача электроэнергии на средние и большие расстояния чаще всего осуществляется с помощью воздушных линий электропередачи, расположенных вне зданий. Есть два основных требования, которые всегда должны соблюдаться при их разработке:

1. надежность передачи большой мощности;

2. обеспечение безопасности людей, животных и оборудования.

При работе под воздействием различных природных явлений, таких как ураганный ветер, гололед и мороз, линии электропередач периодически подвергаются повышенным механическим нагрузкам.

Работы по предотвращению нарушения воздушной линии и устранению последствий такого нарушения могут проводиться в любое время года без согласия землепользователей, но с уведомлением о проводимых работах.

Для решения сложной задачи безопасной транспортировки электроэнергии энергетическим компаниям приходится поднимать провода под напряжением на большую высоту, распределять их, изолировать от элементов здания и монтировать токоведущие провода увеличенного сечения на высокопрочных опорах.

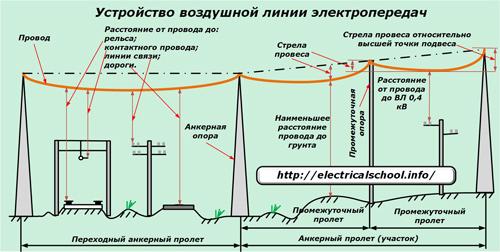

Общая схема и расположение воздушных линий

2.3.29. Если провода воздушной линии и линии другого использования, принадлежащие другим Пользователям, совместно подвешены на опорах, плановый ремонт воздушной линии должен производиться по согласованию с этими Пользователями. В случае поломки ремонт будет произведен с уведомлением этих Клиентов. Сторонний потребитель, проводящий работы на собственных проводах, обязан согласовать эти работы с потребителем, эксплуатирующим воздушную линию, не менее чем за 3 дня.

Схематично каждую воздушную линию электропередачи можно представить следующим образом

Столбы, установленные в земле;

токоведущие проводники;

Арматура, установленная на столбах;

Изоляторы, прикрепленные к арматуре, которые удерживают проводники выровненными в воздухе.

Кроме того, компоненты воздушных линий включают в себя:

Основания для столбов;

2.3.30. 2.3.30. Эксплуатация воздушной линии и проводов воздушной линии электропередачи должна осуществляться в соответствии с местными правилами и персоналом, прошедшим обучение и имеющим разрешение на эксплуатацию воздушной линии.

1. анкеры, приспособленные для передачи усилий, действующих на натянутые провода, и оснащенные натяжными устройствами на арматуре;

2. промежуточный, используемый для фиксации проводников с помощью поддерживающих зажимов.

Расстояние вдоль земли между двумя анкерными опорами называется анкерной секцией или пролетом, а в случае промежуточных опор между анкерными опорами или с ними – промежуточным пролетом.

Там, где воздушная линия электропередачи проходит над водными преградами, инженерными сооружениями или другими ответственными конструкциями, на концах такого участка устанавливаются опоры с устройствами натяжения кабеля, а расстояние между ними называется промежуточным анкерным пролетом.

Проводники между столбами никогда не располагаются на прямой линии. Они всегда слегка нависают и располагаются в воздухе с учетом климатических условий. Однако всегда учитывается безопасность их расстояния от земли:

Провода связи или другие воздушные линии;

Промышленные установки и другие.

Свес проволоки по отношению к ее растянутому состоянию называется провисанием. Он оценивается по-разному между столбами, поскольку вершины столбов могут находиться на одном уровне или перекрываться.

Свес воздушной линии к самой высокой точке воздушной линии больше, чем к самой низкой.

Размер, длина и конструкция каждого типа воздушных линий зависит от вида транспортируемого тока (переменный или постоянный) и напряжения, которое может быть ниже 0,4 кВ или выше 1150 кВ.

Конструкция проводников воздушных линий

Поскольку электричество может течь только в замкнутой цепи, для питания нагрузки можно использовать как минимум два проводника. Это эмпирическое правило для простых воздушных линий однофазного переменного тока напряжением 220 В. Более сложные электрические цепи передают энергию по трех- или четырехпроводным цепям с глухо изолированным или заземленным нейтральным проводником.

Диаметр и металл проводника выбираются в соответствии с расчетной нагрузкой каждой линии. Наиболее часто используемыми материалами являются алюминий и сталь. Они могут быть выполнены в виде единого монолитного проводника для низковольтных цепей или сплетены в многожильные структуры для высоковольтных линий.

Внутреннее пространство между проводниками может быть заполнено нейтральной смазкой для повышения теплостойкости или может быть свободным.

Многопроводниковые конструкции с алюминиевыми проводами, которые хорошо проводят ток, изготавливаются со стальными жилами для поглощения механических напряжений и предотвращения обрыва проводов.

Обледенение проводов воздушных линий электропередачи

ГОСТ дает классификацию воздушных проводов и определяет их обозначения: M, A, AC, PSO, PS, ACKC, ASKP, ASU, ACO, ASUS. Одножильные кабели идентифицируются по их диаметру. Например, аббревиатура FIU-5 означает “одножильная стальная проволока диаметром 5 мм”. Многожильные кабели для линий электропередач маркируются по-разному, в частности, обозначением, содержащим две цифры, написанные через косую черту:

первый – общая площадь поперечного сечения алюминиевых сердечников в мм²;

вторая – площадь поперечного сечения стального сердечника (мм²).

В дополнение к открытым металлическим проводам в современных воздушных линиях все чаще используются проводники:

Защищен экструдированным полимером, который предотвращает короткое замыкание, если фазы уносятся ветром или с земли бросаются посторонние предметы.

Воздушные линии с самонесущими проводами НН-АВС постепенно вытесняют старые неизолированные конструкции. Они все чаще используются для сетей внутри помещений, изготавливаются из медных или алюминиевых проводников с резиновым покрытием и защитным слоем из диэлектрического волокнистого материала или ПВХ, без дополнительной внешней защиты.

ВЛ 110 кВ

Для того чтобы избежать коронного разряда больших участков кабелей ВЛ-330 кВ и высоковольтных кабелей, их разделяют на дополнительные жилы.

Строительство воздушной линии

На ВЛ-330 два провода устанавливаются горизонтально, в линиях 500 кВ их количество увеличивается до трех и располагаются они на вершинах равностороннего треугольника. На линиях 750 и 1150 кВ они разделены на 4, 5 или 8 нитей соответственно, расположенных по углам собственных равносторонних многоугольников.

Образование “короны” не только приводит к потерям мощности, но и искажает форму синусоидального колебания. Поэтому с ним нужно бороться конструктивными методами.

Кронштейны обычно изготавливаются для поддержки проводников одной электрической цепи. Но на параллельных участках двух линий может быть один общий кронштейн, предназначенный для их удержания вместе. Такие структуры называются двухцепочечными.

Типы проводов воздушных линий

Опоры могут быть изготовлены из материалов:

1) Профилированные углы из различных видов стали;

2) Деревянные бревна, пропитанные средствами от гниения;

3) железобетонные конструкции с армированными стержнями.

Деревянные опоры самые дешевые, но даже при хорошей пропитке и правильном уходе они не служат дольше 50÷60 лет.

Проводники воздушных линий

С точки зрения технической конструкции столбы перенапряжения выше 1 кВ отличаются от столбов низкого напряжения сложностью и высотой крепления кабеля.

Типы проводов воздушных линий

Они выполнены в виде вытянутых призм или конусов с широким основанием в нижней части.

Каждая опорная конструкция рассчитана на механическую прочность и устойчивость и имеет достаточный расчетный запас для прилагаемых нагрузок. Однако следует учитывать, что в процессе эксплуатации отдельные компоненты могут быть повреждены в результате коррозии, ударов и несоблюдения технологии монтажа.

Это приводит к ослаблению жесткости всей конструкции, деформации, а иногда и разрушению опор. Такие случаи часто происходят, когда люди работают на опорах, демонтируют или натягивают кабели, что приводит к изменению осевых сил.

По этой причине монтажная бригада допускается к работе на высоте от конструкции башни после проверки ее технического состояния и оценки качества заглубленной части.

В воздушных линиях электропередачи для отделения токоведущих частей электрической цепи друг от друга и от механических частей конструкции опоры используются изделия из материалов с высокими диэлектрическими свойствами с удельным сопротивлением ÷ Ом∙м. Они называются изоляторами и изготавливаются из:

Типы столбов воздушных линий

Конструкция и размеры изоляторов зависят от:

Величина приложенных к ним динамических и статических нагрузок

Значение действующего напряжения электроустановки;

Сложная форма поверхности, действующая под влиянием различных атмосферных явлений, создает увеличенный путь потока для любого электрического разряда.

Изоляторы, устанавливаемые на воздушных линиях для крепления проводов, делятся на две группы:

Фарфоровые или керамические штыревые изоляторы нашли более широкое применение в воздушных линиях до 1 кВ, хотя они работают в линиях до 35 кВ включительно. Однако они используются при условии, что к ним прикреплены проводники с малым сечением, которые создают низкое тяговое усилие.

Фарфоровые подвесные изоляторы устанавливаются на линиях от 35 кВ.

Типы столбов воздушных линий до 1000 В

Комплект одинарного фарфорового подвесного изолятора состоит из диэлектрического корпуса и диэлектрического колпачка, изготовленных из ковкого чугуна. Обе части соединены между собой специальным стальным стержнем. Общее количество элементов в гирлянде определяется:

напряжение воздушной линии;

рабочее напряжение линии; – условия эксплуатации оборудования.

При увеличении напряжения в сети количество изоляторов в сваге увеличивается. Например, для воздушных линий 35 кВ достаточно 2 или 3, а для 110 кВ требуется 6÷7.

Эти конструкции имеют ряд преимуществ перед фарфоровыми изоляторами:

Отсутствие внутренних дефектов в изоляционном материале, которые могут вызвать токи утечки;

Повышенная устойчивость к скручивающим усилиям;

Прозрачность конструкции, позволяющая визуально оценить состояние и контролировать угол поляризации потока;

Никаких признаков старения;

меньшая нагрузка от собственного веса;

автоматизация производства и плавки.

Недостатками стеклянных изоляторов являются:

слабая устойчивость к вандализму;

низкая устойчивость к ударным нагрузкам;

возможные повреждения при транспортировке и установке под действием механических сил.

Они отличаются повышенной механической прочностью и снижением веса до 90% по сравнению с керамическими и стеклянными аналогами. Дополнительными преимуществами являются

большая устойчивость к атмосферным загрязнениям, что, однако, не исключает необходимости периодической очистки их поверхностей;

хорошая восприимчивость к скачкам напряжения;

Долговечность полимерных материалов также зависит от условий эксплуатации. В воздушной среде с повышенным загрязнением от промышленных предприятий полимеры могут проявлять явление “хрупкого разрушения”, заключающееся в постепенном изменении свойств внутренней структуры под воздействием химических реакций от загрязнения и атмосферной влаги, протекающих совместно с электрическими процессами.

Когда вандалы стреляют в полимерные изоляторы дробью или пулями, обычно не происходит полного разрушения материала, как в случае со стеклом. В большинстве случаев дробинка или шарик пролетают сквозь юбку или застревают в ее корпусе. Однако диэлектрические свойства все равно ухудшаются, и поврежденные компоненты гирлянды необходимо заменить.

Поэтому такое оборудование должно периодически проверяться с использованием методов визуального контроля. И обнаружить такие повреждения без оптического инспекционного оборудования практически невозможно.

Арматура для воздушных линий

Для крепления изоляторов к столбам воздушных линий электропередач, их обвязки и присоединения к ним токоведущих жил изготавливаются специальные крепежные элементы, обычно называемые линейной арматурой.

Металлические опоры воздушных линий до 110 кВ

Арматура классифицируется в соответствии с ее функцией на следующие группы:

Муфта, предназначенная для соединения накладных компонентов различными способами;

Натяжная арматура, которая используется для крепления натяжных зажимов к проводникам и анкерным скобам

несущий, предназначен для крепления кронштейнов для монтажа кабеля, петель и узлов крепления щита;

защитные, предназначенные для поддержания работоспособности оборудования воздушных линий при воздействии на него грозовых и механических колебаний;

скрепление, состоящее из овальных соединителей и термитных вставок;

установка шиповых изоляторов;

монтаж проводников LV-ABC.

Каждая из вышеперечисленных групп имеет широкий спектр деталей и требует более детального рассмотрения. Например, защитная арматура включает только:

кольца и щиты;

Защитные рога создают искровой промежуток, обращая электрическую дугу, возникающую при перекрытии изоляции, и тем самым защищая оборудование воздушной линии.

Кольца и экраны отводят дугу от поверхности изолятора, улучшая распределение напряжения по гирлянде.

Разрядник защищает оборудование от волн перенапряжения, вызванных ударами молнии. Они могут быть основаны на трубчатых структурах из винила или фибробакелита с электродами или быть выполнены с клапанными элементами.

Изоляторы для проводов воздушных линий

Гасители вибрации воздействуют на кабели и провода и предотвращают их повреждение из-за усталостного напряжения, вызванного вибрацией и колебаниями.

Заземляющие устройства для воздушных линий

Повторное заземление столбов воздушных линий необходимо в связи с требованием безопасной эксплуатации при возникновении аварийных ситуаций и грозовых перенапряжений. Сопротивление контура заземления не должно превышать 30 Ом.

В металлических столбах все соединители и арматура должны быть подключены к PEN-проводнику, в то время как в железобетонных столбах ко всем прижимным опорам и арматуре столба подключается общее заземление.

На деревянных, металлических и железобетонных опорах при установке низковольтных АВС с изолированным несущим проводом штыри и крюки не должны заземляться, если только повторное заземление не требуется для защиты от перенапряжений.

Гирляндская конструкция фарфоровых изоляторов

Крюки и штыри, установленные на столбах, должны быть соединены с контуром заземления сваркой, с использованием стальной проволоки или катанки диаметром не тоньше 6 мм и с обязательным антикоррозийным покрытием.

На железобетонных опорах для заземляющего проводника должна использоваться металлическая арматура. Все контактные соединения заземляющих проводников должны быть приварены или обжаты в специальном винтовом держателе.

Опоры воздушных линий 330 кВ и выше не заземляются из-за сложности внедрения технических решений для обеспечения безопасного прикосновения и перенапряжения. Защитная функция заземления в этом случае возлагается на быстроразъемные защитные устройства линии.

Если вам понравилась эта статья, пожалуйста, поделитесь ею с нами в социальных сетях. Это поможет развитию нашего сайта!

Мотки проволоки (каната) устанавливаются у последней опоры, ограничивающей препятствие, и разматываются вручную по всей длине препятствия. Затем трос (канат) укладывается в монтажные барабаны и поднимается на опоры. В местах пересечения дорог с интенсивным движением воздушные линии электропередачи должны быть размотаны на защитном слое.

Номинальные напряжения и частоты электроэнергии, передаваемой по воздушным линиям электропередачи. Назначение вставок постоянного тока на воздушных линиях электропередачи

Значения стандартных напряжений в воздушных сетях переменного тока в разных странах мира приведены в таблице 2. Значения стандартных частот для напряжений воздушных линий и нагрузок переменного тока в разных странах мира приведены в таблице 3. Допустимые отклонения частоты в СЭС (в источниках, преобразователях и потребителях электроэнергии) выбираются из диапазона: 0,0002; 00005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2; 2,5; 5; 10 % от номинальной частоты.

Во всех развитых странах мира большое внимание уделяется вопросу передачи энергии с помощью вставок постоянного тока. В странах, где такие вставки уже существуют (США, Канада, Западная Европа, Россия, Бразилия, Аргентина), планируется дальнейшее увеличение их количества, пока все соединения не будут реализованы через вставки постоянного тока.

В Украине существовала одна высоковольтная линия постоянного тока от Волгограда до Донбасса – двухполюсная линия длиной 475 км и напряжением 800 кВ (от полюса до полюса, т.е. +400 кВ и -400 кВ относительно земли). По этой линии может передаваться до 750 МВт-ч электроэнергии. Линия не используется для передачи электроэнергии с декабря 2014 года. Со стороны Волжской электростанции оборудование было демонтировано.

Таблица 2. Диапазоны переменного напряжения высоковольтных воздушных линий в мире

* Нестандартное значение, используется в густонаселенных районах (Донбасс);

Таблица 3. Диапазоны номинальных частот для воздушных линий и электрических нагрузок по всему миру
