Подключение китайского амперметра-вольтметра

Вольтметр можно использовать для измерения текущего напряжения сети. Для этого выполните следующие действия:

Как подключить китайский вольтметр к амперметру

Миниатюрный китайский вольтметр может упростить процесс измерения напряжения и тока, потребляемого самодельным блоком питания или зарядным устройством. Его стоимость редко превышает 200 рублей, а если заказывать его из Китая через партнерские программы, то можно даже получить определенную скидку.

Как подключить китайский вольтметр амперметр

Если параллельно первому приемнику подключить вольтметр с сопротивлением rv=2000 Ом для измерения напряжения на его клеммах, то напряжения на обоих приемниках будут равны U ‘ 1 = U ‘ 2 = 60 В.

Принципиальная схема амперметра и вольтметра

Схема подключения амперметра и вольтметраВ амперметрах ток, протекающий через прибор, создает вращающий момент, который заставляет его подвижную часть отклоняться на угол, зависящий от этого тока. Этот угол смещения используется для определения текущего значения амперметра.

Схема подключения амперметра и вольтметра
Рисунок 1: Схема подключения амперметра и вольтметра

Чтобы определить напряжение на клеммах приемника или генератора энергии, соедините его клеммы с клеммами вольтметра так, чтобы напряжение на приемнике (генераторе) было равно напряжению на вольтметре (рис. 1).

Сопротивление вольтметра должно быть большим по сравнению с сопротивлением приемника энергии (или генератора), чтобы его включение не влияло на измеряемое напряжение (работу схемы).

Вольтметр и амперметр

Схема вольтметра

Рисунок 2: Схема включения вольтметра

Если на одном приемнике напряжение U1=80 В, а на втором — U2=40 В.

Если параллельно первому приемнику подключить вольтметр с сопротивлением rv=2000 Ом для измерения напряжения на его клеммах, то напряжения на первом и втором приемниках будут равны U1=U2=60 В.

Поэтому включение вольтметра вызвало изменение напряжения на первом приемнике с U1 = 80 В до U ‘ 1 = 60 В, т.е. ошибка в измерении напряжения, вызванная включением вольтметра, равна ((60 В — 80 В)/80 В) х 100% = -25%.

Поэтому сопротивление вольтметра должно быть высоким и тем выше, чем больше номинальное напряжение. При номинальном напряжении 100 В сопротивление вольтметра составляет rv = (2000 — 50000) Ом. Из-за высокого сопротивления вольтметра потери мощности вольтметра невелики.

При номинальном напряжении вольтметра 100 В потеря мощности P v = (Uv 2 /rv) Va.

Измерение напряжения и тока

Из вышесказанного следует, что амперметр и вольтметр могут иметь измерительные механизмы одного и того же устройства, отличающиеся только параметрами. Но амперметр и вольтметр по-разному подключаются к измеряемой цепи и имеют разные внутренние (измерительные) цепи.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это поможет нашему сайту сильно вырасти!

Подробные технические данные Подробные технические характеристики цифрового вольтметра DVA приведены в следующих таблицах. Подробная расшифровка обозначений, габаритов, установочных размеров и схем подключения вольтметров/амперметров серий YB27VA и YB4835 приведена ниже таблиц с подробными техническими характеристиками.

Подключение амперметров к сети

Мы очень часто сталкиваемся с измерением силы тока. Мощность электроприбора, сечение кабеля для его питания, нагрев кабелей и других компонентов — все это зависит от силы тока. Для прямого измерения этого тока был изобретен прибор, называемый амперметром. Амперметр может быть подключен только последовательно с измеряемой цепью. Почему? Объясним это ниже.

Как известно, ток — это отношение числа зарядов ∆Q, прошедших через данную поверхность за время ∆t. В системе СИ она измеряется в амперах А (1 А = 1 кл/с). Чтобы измерить количество прошедшего заряда, амперметр должен быть соединен последовательно.

Чтобы минимизировать влияние измерительного сопротивления амперметра и тем самым уменьшить потери мощности при измерении, его делают как можно меньше. Если амперметр с таким внутренним сопротивлением подключить параллельно, в цепи возникнет короткое замыкание. Пример электрической схемы:

  • Подключение амперметра и вольтметра к линиям постоянного и переменного тока
  • Постоянный ток измеряется средствами измерения постоянного тока в диапазоне от 10-3 до 102 A, электронными аналоговыми, цифровыми, магнитоэлектрическими, электромагнитными, электродинамическими — миллиамперметрами и амперметрами. Если ток превышает 100 А, используется шунт:
  • Подключение амперметра и вольтметра к сети постоянного и переменного тока

Шунты обычно изготавливаются для разных токов. Шунт — это медная пластина, имеющая определенное сопротивление. Когда через пластину течет ток, на ней по закону Ома U=I*R падает напряжение, т.е. между точками 1 и 2 появляется напряжение, которое будет действовать на катушку прибора.

Сопряжение амперметра и вольтметра в цепи постоянного или переменного тока

  1. Сопротивление шунта обычно выбирается из соотношения:
  2. Где Ri — сопротивление измерительной катушки прибора, — коэффициент шунтирования, I — измеряемый и Ii — максимально допустимый ток измерительного механизма.

Если измеряется переменный ток, важно знать, какое значение измеряется (амплитуда, среднее значение, среднеквадратичное значение). Это важно, поскольку все шкалы обычно масштабируются в отн. ед.

Значения переменной выше 100 мкА обычно измеряются выпрямительными микроамперметрами, а ниже 100 мкА — цифровыми микроамперметрами. Для измерений в диапазоне от 10 мА до 100 А используются выпрямительные приборы, электродинамические приборы, электромагнитные приборы, работающие в диапазоне частот до десятков килогерц, и термоэлектрические приборы, диапазон частот которых составляет до сотен мегагерц.

  • Приборы используются для измерения переменных величин 100 А и выше, но с использованием трансформаторов тока:
  • Сопряжение амперметра и вольтметра в цепи постоянного или переменного тока
  • Трансформатор тока — это устройство, в котором первичная обмотка подключена к источнику тока (или, как показано на рисунке ниже, первичная обмотка «одета» на шину или кабель), а вторичная обмотка подключена к измерительной обмотке какого-либо измерительного прибора (обмотка измерительного прибора или датчика должна иметь низкое сопротивление).
  • Сопряжение амперметра и вольтметра в цепи постоянного или переменного тока
  • Сопряжение амперметра и вольтметра в цепи постоянного или переменного тока

Для измерения различных видов тока используются различные методы и инструменты. Чтобы правильно измерить требуемое значение, не причинив вреда, необходимо правильно применять каждый метод измерения.

Постоянный ток может протекать по различным электрическим цепям. Примерами могут служить всевозможные зарядные устройства, блоки питания и зарядные устройства всех видов. Для ремонта таких приборов специалист должен понимать, как амперметр подключается в электрическую цепь.

Разновидности

Точность измерения данного прибора зависит от принципа действия и типа крепления. Согласно общепринятой классификации, все амперметры можно разделить на следующие типы:

  • Магнитоэлектрический.
  • Электромагнитный.
  • Электродинамический.
  • Термоэлектрический.
  • Цифровой.
  • Ферродинамика.

Существуют также другие специализированные устройства для измерения тока. Они используются в узкоспециализированных областях и не так распространены, как перечисленные выше.

Электромагнитный

Электромагнитные устройства не имеют подвижной катушки, в отличие от магнитоэлектрических разновидностей. Конструкция этих устройств намного проще. В корпусе находится специальное устройство и 1 или более сердечников, установленных на оси.

Этот тип амперметра менее восприимчив, чем магнитоэлектрический прибор, поэтому точность измерения прибора будет значительно ниже. Преимуществом данного типа устройства будет универсальность эксплуатации. Это означает, что они смогут измерять постоянный и переменный токи. Это значительно расширит область применения такого устройства.

Электромагнитный амперметр

Магнитоэлектрический

Этот тип устройства основан на взаимодействии магнитного поля и движущейся катушки в конструкции устройства.

Преимуществами данного типа устройств являются низкое энергопотребление, высокая чувствительность и точность измерений. Каждый магнитоэлектрический прибор оснащен равномерно градуированной измерительной шкалой. Это позволяет проводить очень точные измерения.

Важно! К недостаткам рассматриваемого устройства относятся сложность внутренней конструкции и наличие подвижной катушки. Такой продукт не считается универсальным, так как подходит только для постоянного тока.

Несмотря на недостатки амперметра, приборы этого типа широко используются в различных областях промышленности, в лабораториях.

Магнитоэлектрический амперметр

Термоэлектрический

Этот тип амперметра используется для измерения тока в высокочастотных цепях. Эти устройства имеют магнитоэлектрический механизм, состоящий из проводов с впаянной термопарой. При прохождении тока проволочные жилы нагреваются. Чем выше прочность, тем больше увеличиваются показания температуры. На основе этих параметров специальный механизм переведет нагрев в текущие значения.

Термоэлектрический амперметр

Электродинамический

Принцип действия обсуждаемых устройств основан на взаимодействии полей электрического тока через магнитные катушки. Конструкция амперметра включает подвижную катушку и неподвижную катушку. Универсальная работа на любом виде тока будет основным преимуществом рассмотренных типов амперметров.

К недостаткам можно отнести большую восприимчивость, поскольку устройства будут реагировать даже на самые маленькие магнитные поля, находящиеся в непосредственной близости. Такие поля могут вызвать значительные помехи в работе амперметра, поэтому такие устройства используются только в экранированных местах.

Электродинамический амперметр

Ферродинамика

Этот тип прибора является наиболее эффективным и обеспечивает наиболее точное измерение. Электромагнитные поля, находящиеся в непосредственной близости от амперметра, не окажут существенного влияния на прибор, поэтому нет необходимости устанавливать дополнительное экранирование для защиты.

Конструкция данного изделия состоит из замкнутого ферромагнитного провода, сердечника и неподвижной катушки. Такая конструкция позволяет сделать приборы более надежными. По этой причине ферродинамические амперметры часто используются в военных и оборонных приложениях. К основным преимуществам прибора также относятся удобство и простота использования, точность измерений по сравнению с ранее рассмотренными разновидностями приборов.

Ферродинамический амперметр

Цифровой

Самый современный и удобный тип амперметра. У них нет показателей, которые регулярно колеблются. Такие устройства оснащены монитором, на котором отображаются индикаторы, показывающие силу тока в амперах. В то же время они будут давать достаточно точную информацию. К важным преимуществам цифровых устройств относится их устойчивость к вибрациям и ударам.

Это позволяет измерять ток в проводах автомобиля во время движения, без остановки. Большинство цифровых устройств оснащены водонепроницаемым и ударопрочным корпусом, что делает их более устойчивыми к использованию в суровых условиях. Поскольку в держателе нет стрелки, его можно расположить горизонтально, вертикально или под наклоном. Ориентация прибора во время измерения не влияет на полученные данные.

Цифровой амперметр

Важно! Цифровой амперметр устойчив к незначительным механическим ударам, которые могут возникнуть вблизи прибора. Размещение его вертикально или горизонтально не влияет на функциональность устройства, не изменяет температуру или давление. Поэтому устройство можно использовать и на открытом воздухе.

Учитывая широкий диапазон современных вольтметров, вы можете столкнуться с проблемой подключения. Подключение резистора в вольтметре-амперметре Второй. Давайте разберемся с цветами проводов.

Не каждый сразу поймет, какой провод куда подключать, а инструкции обычно только на китайском языке.

Большинство устройств можно регулировать с помощью встроенных резисторов.

Скорость вращения вентилятора также уменьшится, но при низких напряжениях радиаторы БП будут слегка теплыми, и ничего страшного в этом нет.

Присоединяйтесь к разговору

Учитывая широкий диапазон современных вольтметров, вы можете столкнуться с проблемой проводки. Подключение резистора в вольтметре-амперметре Второй. Давайте разберемся с цветами проводов.

Не каждый сразу поймет, какой провод куда подключать, а инструкции обычно только на китайском языке.

Большинство устройств можно регулировать с помощью встроенных резисторов.

Скорость вращения вентилятора также снизится, но при низком напряжении радиаторы блока питания будут слегка теплыми, и ничего страшного в этом нет.

Схема подключения вольтметра-амперметра к регулируемому источнику питания В нижней части схемы вентилятор и китайский вольтметр-амперметр подключены через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору C1.

Не сразу и не вовремя оказалось, что его вход питания гальванически соединен с минусовым входом шунта. Китайский вольтметр-амперметр после переделки Оказалось, что проволочный резистор имеет сопротивление 0,8 Ом вместо рекомендуемого сопротивления 0,08 Ом.

Он дороже предыдущих моделей, но и имеет более высокий верхний предел измерений V. Конечно, я мог бы сделать еще одну мертвую ячейку и запитать индикатор от нее, но это показалось слишком жирно, и я решил взломать сам индикатор.
Как подключить китайский амперметр вольтметр

Отношение, полученное в результате добавления дополнительного резистора, покажет, во сколько раз измеренное напряжение больше напряжения, приложенного к катушке измерительного прибора. Это означает, что пределы измерения измерителя зависят от величины добавочного резистора.

Как подключить вольтметр и амперметр

Постоянный ток не меняет своего направления во времени. Примерами являются батарейка в фонаре или радиоприемнике, аккумулятор в автомобиле. Мы всегда знаем, где находятся положительные и отрицательные клеммы источника питания.

Переменный ток — это ток, который меняет направление через определенные промежутки времени. Это ток, который течет в нашей розетке, когда мы подключаем к ней нагрузку. Нет ни положительного, ни отрицательного полюса, только фаза и ноль. Напряжение в нулевой точке близко к потенциалу земли. Потенциал на фазных клеммах меняется с положительного на отрицательный с частотой 50 Гц, что означает, что ток в нагрузке меняет направление 50 раз в секунду.

В течение одного периода колебаний ток возрастает от нуля до максимума, затем падает и проходит через ноль, после чего следует обратный процесс, но с другим знаком.

Генерировать и передавать переменный ток гораздо проще, чем постоянный: потери энергии меньше, и мы можем легко изменять напряжение переменного тока с помощью трансформаторов.

Передача высоких напряжений требует меньшего тока при той же мощности. Это позволяет использовать более тонкий диск. Сварочные трансформаторы используют противоположный процесс — понижение напряжения для увеличения сварочного тока.

Измерение постоянного тока

Для измерения тока в электрической цепи необходимо последовательно подключить амперметр или миллиамперметр к электрической нагрузке. Чтобы избежать влияния измерительного прибора на нагрузку, амперметр должен иметь очень маленькое внутреннее сопротивление, чтобы на практике его можно было принять за ноль, тогда падение напряжения на измерительном приборе можно просто игнорировать.

Всегда подключайте амперметр последовательно с нагрузкой. Если амперметр подключен параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит или сгорит источник, потому что весь ток будет протекать через ничтожное сопротивление измерительного прибора.

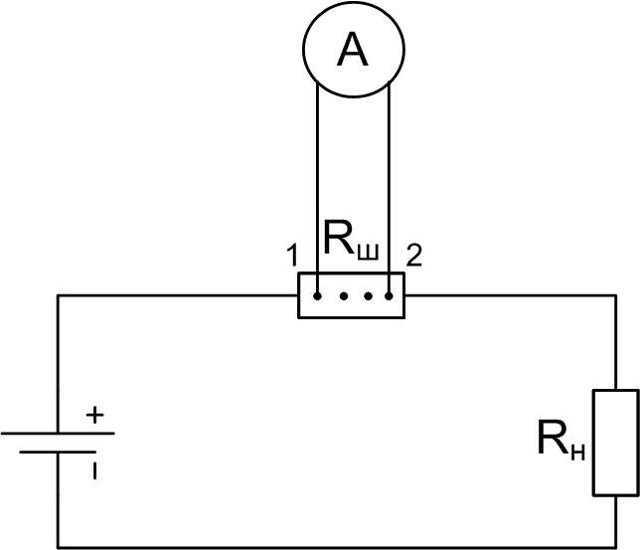

Шунт

Шунт — Цепь, подключенная параллельно к данной цепи или прибору. Шунты используются для расширения пределов измерения амперметров, поскольку часть тока, протекающего в цепи, оседает в шунте, тем больше, чем больше сопротивление шунта.

Пределы измерения амперметров, предназначенных для измерений в цепях постоянного тока, можно расширить, подключив амперметр не напрямую с измерительной катушкой последовательно с нагрузкой, а подключив измерительную катушку амперметра параллельно с шунтом.

Таким образом, только небольшая часть измеряемого тока всегда будет протекать через катушку прибора, а большая часть — через последовательно включенный шунт. Это означает, что прибор будет измерять падение напряжения на шунте с известным сопротивлением, а ток будет прямо пропорционален этому напряжению.

Практически, амперметр будет работать как милливольтметр. Однако, поскольку шкала измерительного прибора градуирована в амперах, пользователь будет проинформирован о величине измеряемого тока. Коэффициент шунтирования обычно кратен 10.

Шунты, предназначенные для измерения токов до 50 ампер, устанавливаются непосредственно в корпус прибора, а шунты для измерения более высоких токов изготавливаются дистанционно, после чего прибор подключается к шунту с помощью штырей. Приборы, предназначенные для непрерывной работы с шунтами, имеют шкалы, градуированные на определенные значения тока с учетом коэффициента шунта, и пользователю не нужно ничего рассчитывать.

Если шунт внешний, то номинальный ток и номинальное напряжение указываются на калиброванном шунте: 45 мВ, 75 мВ, 100 мВ, 150 мВ. При измерении тока шунт следует выбирать так, чтобы стрелка отклонялась максимально — на полную шкалу, т.е. номинальные напряжения шунта и измерительного прибора должны быть одинаковыми.

Если речь идет об индивидуальном шунте для конкретного прибора, это, конечно, проще. Шунты делятся на классы точности: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.

Шунты изготавливаются из металлов с низким температурным коэффициентом сопротивления и значительным удельным сопротивлением: константан, никель, марганец, чтобы при нагревании тока, протекающего через шунт, он не влиял на показания прибора. Для уменьшения температурного коэффициента последовательно с катушкой амперметра подключается дополнительный резистор того же типа.

Прямое измерение напряжения

Для измерения постоянного напряжения между двумя точками в цепи вольтметр подключается параллельно цепи между этими двумя точками. Вольтметр всегда подключается параллельно приемнику или источнику. Для того чтобы подключенный вольтметр не влиял на работу схемы — он должен иметь достаточно высокое внутреннее сопротивление, чтобы ток, протекающий через вольтметр, можно было игнорировать.

Добавление резистора

Чтобы расширить диапазон измерений вольтметра, к его рабочей обмотке добавляют последовательный резистор, так что только часть измеряемого напряжения поступает непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Если известно значение сопротивления резистора, то общее напряжение, измеренное в цепи, можно легко определить по напряжению, обнаруженному на резисторе. Так работают все классические вольтметры.

Коэффициент, полученный в результате добавления резистора, покажет, во сколько раз измеренное напряжение больше напряжения, приложенного к измерительной катушке прибора. Это означает, что пределы измерения прибора зависят от величины добавочного резистора.

Резистор встроен в устройство. Чтобы уменьшить влияние температуры окружающей среды на результаты измерений, резистор изготавливается из материала с низким температурным коэффициентом сопротивления. Поскольку сопротивление согласующего резистора во много раз больше сопротивления прибора, сопротивление измерительного механизма прибора, следовательно, также не зависит от температуры. Классы точности согласующих резисторов выражаются аналогично классам точности шунтов — величина ошибки указывается в долях процента.

Для дальнейшего расширения диапазона измерений вольтметров используются делители напряжения. Это необходимо для того, чтобы во время измерения напряжение на приборе соответствовало его номиналу, т.е. не превышало предела на его шкале. Коэффициент делителя напряжения — это отношение входного напряжения делителя к измеренному выходному напряжению. Коэффициент делителя составляет 10, 100, 500 или более, в зависимости от возможностей используемого вольтметра. Делитель не дает большой погрешности, если сопротивление вольтметра также велико, а внутреннее сопротивление источника мало.

Измерение переменного тока

Для точного измерения переменного тока с помощью измерительного прибора необходим измерительный трансформатор. Трансформатор тока, используемый в измерительных целях, также обеспечивает безопасность персонала, поскольку гальванически отделяет его от высоковольтной цепи. Подключение измерительных приборов без таких трансформаторов, как правило, запрещено.

Использование измерительных трансформаторов позволяет расширить диапазон измерений приборов, т.е. можно измерять большие напряжения и токи с помощью приборов низкого напряжения и низкого тока. Существует два типа трансформаторов: трансформаторы напряжения и трансформаторы тока.

Трансформаторы напряжения

Для измерения переменного напряжения используется трансформатор напряжения. Это понижающий трансформатор с двумя обмотками, первичная обмотка которого подключается к двум точкам цепи, между которыми необходимо измерить напряжение, а вторичная обмотка подключается непосредственно к вольтметру. Измерительные трансформаторы представлены на схемах как обычные трансформаторы.

Трансформатор с ненагруженной вторичной обмоткой работает в режиме холостого хода, и при подключении вольтметра, сопротивление которого велико, трансформатор практически остается в этом режиме, поэтому можно считать, что измеренное напряжение пропорционально напряжению, приложенному к первичной обмотке, с коэффициентом трансформации, равным отношению числа витков во вторичной обмотке к первичной.

Таким образом, можно измерять высокие напряжения при небольшом защитном напряжении, приложенном к прибору. Остается умножить измеренное напряжение на коэффициент трансформации трансформатора напряжения.

Вольтметры, которые изначально предназначены для трансформаторов напряжения, имеют градуировку шкалы с учетом коэффициента трансформации, благодаря чему значение измененного напряжения сразу видно на шкале без дополнительных вычислений.

Для повышения безопасности при работе с прибором, в случае повреждения изоляции измерительного трансформатора, необходимо предварительно заземлить один из выводов вторичной обмотки трансформатора и его каркас.

Трансформаторы тока

Трансформаторы тока используются для подключения амперметров к цепям переменного тока. Они представляют собой повышающие трансформаторы с двойной обмоткой. Первичная обмотка подключается последовательно с измеряемой цепью, а вторичная обмотка подключается к амперметру. Сопротивление в цепи амперметра мало, так что трансформатор тока работает почти в режиме короткого замыкания, и можно считать, что первичный и вторичный токи соотносятся друг с другом как число витков во вторичной и первичной обмотках.

Выбрав подходящее соотношение витков, можно измерить значительные токи, при этом токи, протекающие через устройство, всегда довольно малы. Остается умножить ток, измеренный во вторичной обмотке, на коэффициент трансформации. Амперметры, предназначенные для постоянного использования с трансформаторами тока, имеют шкалы, учитывающие коэффициент трансформации, и измеряемый ток можно легко считать со шкалы прибора без необходимости вычислений. Для повышения безопасности персонала необходимо предварительно заземлить один из выводов вторичной обмотки трансформатора тока и его каркас.

Во многих приложениях удобно использовать трансформаторы тока, в которых магнитопровод и вторичная обмотка изолированы и размещены внутри проходного корпуса, через окно которого проходит медная шина с измеряемым током.

Вторичную обмотку такого трансформатора никогда не оставляют открытой, так как сильное увеличение магнитного потока в магнитопроводе может привести не только к его разрушению, но и к индукции опасной для персонала ЭДС на вторичной обмотке. Для безопасного измерения вторичная обмотка шунтируется резистором известного номинала, напряжение которого будет пропорционально измеряемому току.

Существует два типа ошибок при измерениях трансформаторов: угловые ошибки и ошибки коэффициента передачи. Первая вызвана отклонением фазового угла первичной и вторичной обмоток от 180°, что приводит к неточным показаниям ваттметра. Что касается ошибки, связанной с коэффициентом трансформации, то это отклонение указывает на класс точности: 0,2, 0,5, 1 и т.д. — в процентах от номинальной стоимости.
