Как подключить 380 В к частному дому?

Старые линии электропередач постепенно модернизируются до новой модели TN-C-S. В этом методе четвертый PEN провод идет от подстанции по двум отдельным PE и N проводникам, а не по одному.

Как подключить 380 вольт к частному дому? Плюсы и минусы этого решения

Как подключить 380 вольт к частному дому? Плюсы и минусы этого решения

При строительстве дома необходимо сразу продумать, какое напряжение будет использоваться и сколько фаз подвести к зданию. Количество устройств, используемых современными потребителями, значительно увеличивает нагрузку на линию. Это необходимо учитывать при расчете общей нагрузки, чтобы сделать правильный выбор.

Перед использованием необходимо провести осмотр, который состоит из четырех основных пунктов:

Выбор плавкого разъединителя в соответствии с номинальным током

Формулы, рассмотренные выше, обычно используются при расчетах главных автоматических выключателей. Используя один из них, I = P/209 с нагрузкой P мощностью 1 кВт, мы получаем однофазный ток 1000 Вт/209 = 4,78 А. Результат может быть округлен до 5 А, поскольку фактическое напряжение сети не всегда соответствует 220 В.

Это дает ток 5 А на 1 кВт нагрузки. Другими словами, прибор мощностью более 1 кВт не может быть подключен, например, к удлинителю с маркировкой 5A, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели имеют свои собственные номиналы тока. Исходя из этого, легко определить нагрузку, которую они могут выдержать. Для упрощения расчетов имеется таблица. Выключатель на 6 А соответствует 1,2 кВт, 8 А — 1,6 кВт, 10 А — 2 кВт, 16 А — 3,2 кВт, 20 А — 4 кВт, 25 А — 5 кВт, 32 А — 6,4 кВт, 40 А — 8 кВт, 50 А — 10 кВт, 63 А — 12,6 кВт, 80 А — 16 кВт, 100 А — 20 кВт. Эти же номиналы используются для расчета автоматического блока управления газовой горелкой 380В.

Метод 5 А на 1 кВт также может быть использован для определения величины тока, возникающего в сети при подключении к ней приборов и оборудования. Расчет должен предполагать максимальное потребление энергии во время пиковой нагрузки. Для этого следует использовать технические данные из паспорта прибора. Если их нет, можно использовать приблизительные значения для стандартных приборов.

Группа освещения рассчитывается отдельно. Как правило, мощность светильников составляет от 1,5 до 2 кВт, поэтому достаточно отдельного автоматического выключателя на 10 А.

Если сложить все доступные выходы, то общая сумма окажется довольно высокой. На практике, однако, полная мощность никогда не используется, поскольку существуют ограничения на электрическую мощность, доступную для каждого жилища. В современном жилом доме этот показатель составляет от 10 до 12 кВт при наличии электрических кухонных приборов. Поэтому на входе устанавливается автоматический выключатель с номинальным током 50 А. Трехфазные автоматические выключатели рассчитываются аналогичным образом.

Полученная мощность 12 кВт распределяется по всей квартире с учетом распределения высоких и обычных потребителей.

Особое внимание следует уделить кухне и ванной комнате, где установлены электроплиты, водонагреватели, стиральные машины и другие энергопотребляющие приборы. Как правило, они подключаются к отдельным автоматическим выключателям с соответствующим номиналом, а сечение подключаемых проводников также рассчитывается индивидуально.

Крупные бытовые приборы должны быть подключены не только к автоматическим выключателям, но и к автоматическому выключателю остаточного тока. Часть общей мощности следует оставить для освещения и розеток, установленных в комнатах. Правильные расчеты позволят правильно смонтировать проводку и выбрать нужный автоматический выключатель. Это обеспечит безопасную и долговечную работу оборудования.

Он фиксирует вилку в розетке от случайной потери контакта, а также требует от человека выполнения определенного действия перед извлечением вилки. Это действие необходимо для того, чтобы человек не забыл отключить электроприбор от сети, прежде чем вынуть его из розетки.

Подключение розетки 380 В — схемы и функции

Розетки 380 В довольно часто используются для подключения двухфазных и трехфазных устройств с питанием. Чаще всего это используется для мобильных электроустановок, для которых требуется перемещение по рабочей зоне, или работа которых требуется лишь периодически.

Для стационарных установок целесообразнее использовать подключение через коммутационные аппараты, которые могут обеспечить защиту электрооборудования и дистанционное управление им.

Розетки 380 В

Прежде чем говорить о том, как подключить розетки 380 В, давайте рассмотрим их модификации и особенности. В качестве примера мы будем использовать розетку 380 В IEK, область применения которой позволяет рассмотреть все возможные соединения

Типы розеток 380 В

Для начала давайте обсудим типы розеток 380 В. Ведь в зависимости от модификации меняется и способ их подключения. Итак, давайте определим, какие типы сокетов вообще существуют.

Богатство моделей розеток 380 В

  • Прежде чем перейти непосредственно к рассмотрению розеток, напомним себе курс физики из средней школы. Как вы все должны помнить, в нашей стране существует трехфазная сеть 380В. Трехфазный означает, что у нас есть трехфазные провода.

Разница между фазными напряжениями и напряжениями сети

  • Напряжение между каждым из этих проводов и землей составляет 220 В. Это называется фазным напряжением. В большинстве случаев это то, что поставляется в наши дома и квартиры. В нем используется один из трех фазных проводов и нейтральный провод (см. Заземление и нейтральный провод: как отличить).

Фазное и сетевое напряжение

  • Напряжение между фазными проводами составляет 380 В. Это напряжение называется сетевым напряжением. 380 В получают путем измерения между любыми двумя фазными проводами. Это означает, что мы можем получить сеть 380 В, используя только два фазных провода вместо всех трех.
  • Этот тип двухфазного подключения довольно часто встречается в различных электроустановках. В домашних условиях этот тип подключения можно встретить в электроплитах, а также в некоторых других электроустановках.
  • Согласно ПУЭ, трехфазная сеть до 1000 В может быть четырехпроводной или пятипроводной. Это означает, что у нас есть еще один или два проводника в дополнение к трем фазным проводникам. Что представляют собой эти проводники?

Количество проводников для трехфазной и однофазной сети

  • Прежде всего, это нулевой провод, который необходим, если в установке есть цепи, питаемые напряжением 220 В. Как правило, это пусковые устройства или защитные цепи. Хотя возможно, что это также рабочее напряжение в вашей установке. Нейтральный провод в соответствии с п. 1.1.29 ПУЭ обозначается символом «N».
  • Кроме того, почти для каждой сети 380 В в руководстве предусмотрен проводник защитного заземления. Это необходимо для защиты людей от напряжения прикосновения. Это означает, что если у прибора нарушена изоляция и происходит короткое замыкание на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».
Исходя из вышесказанного, существует несколько типов розеток на 380 В. Первый тип — это розетка 2P+PE, которая имеет два фазных контакта, или, как их еще называют, силовых контакта, и контакт заземления.
Другим возможным вариантом является розетка 3P+PE, которая имеет три силовых контакта и один контакт заземления.
Еще один вариант, доступный на рынке, — это розетка и вилка 3P+N, которая ничем не отличается от розетки 3P+PE и фактически является таковой.
Последний возможный вариант — розетка 380 В 3P+PE+N, которая имеет три контакта для трех фазных проводов, один контакт для заземляющего провода и один контакт для нейтрального провода.

Особенности розеток 380 В

Рассматривая типы розеток, нельзя не заметить, что они отличаются от обычных розеток 220 В не только визуально. Есть много различий, которые также стоит отметить.

  • Во-первых, вилка и розетка блокируются от несимметричного соединения. Дело в том, что при использовании розеток 380 В очень важно, чтобы фазный контакт вилки был соединен с фазным контактом розетки. То же самое относится к нейтральному и заземляющему проводам. В противном случае может произойти короткое замыкание.
  • Чтобы избежать возможности такого несимметричного соединения, производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает возможность неправильного подключения.

На рисунке стандарты по расположению контактов и запорных устройств

  • Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки 25, 63, 125А, на которые рассчитаны эти розетки, весьма значительны. И в розетке нет дугогасительных элементов для отключения таких токов. Попытка извлечь вилку и розетку под нагрузкой чревата не только их полным сгоранием, но и очень опасными электрическими и термическими ожогами.

Розетка 380 В с электрическим замком

Поэтому производители оснащают розетки механической или электрической блокировкой. Поскольку электрические замки сложно устанавливать и подключать, а цена такой розетки будет выше, в основном используются механические замки.

Механический замок также имеет несколько разновидностей. Однако на рынке часто встречаются розетки с простым ручным замком.

Это фиксирует вилку в розетке от случайной потери контакта, а также требует от человека определенных действий перед извлечением вилки. Это действие необходимо для того, чтобы человек не забыл отключить электроприбор от сети, прежде чем вынуть его из розетки.

Подключение розеток 380 В

После того как вы ознакомились с основными типами и характеристиками, можно подумать о подключении розетки 380 В. Давайте сделаем это отдельно для каждого типа.

Подключение розеток 2P+PE и 3P+PE

Начнем с простейшего розеточного соединения 2P+PE. Как следует из названия, для этого требуется два фазных провода и один провод заземления.

  • Поэтому перед выполнением соединения необходимо идентифицировать соответствующие проводники. Для этого необходимо определить распределительный щит, где будет производиться подключение, и автоматический выключатель с соответствующей мощностью.
  • Если вы собираетесь выполнить все подключения своими руками, то сначала нужно проложить кабель или провод от распределительного щитка к розетке. В этом случае подходит трехжильный кабель подходящего сечения.
  • Теперь выполните подключение на распределительном щите. Проводник защитного заземления должен быть подключен первым. Для соблюдения правил ПУЭ и облегчения подключения розетки рекомендуется использовать для этой цели желто-зеленый провод. Подключите его к шине PE, которая должна проходить рядом с любыми выключателями в распределительном щите.

Подключение шин PE и N в распределительной панели

  • Далее подключаем фазные провода. Они подключаются к клеммам автоматического выключателя. Перед подключением убедитесь, что блок предохранителей отключен.
  • Теперь подключите розетку напрямую. Сначала необходимо снова подключить провод защитного заземления. Решение о его назначении мы уже приняли выше.
  • Затем подключите фазные провода к двум другим контактам. В этом случае возможны два варианта соединения: винтовое или зажимное. Оба варианта достаточно надежны, но лично я предпочитаю винтовые контакты.

Схема подключения для розетки 3P+PE

  • Схема подключения розетки 380 В 3P+PE практически идентична схеме подключения розетки 2P+PE. Единственное различие заключается в количестве фазных проводов, которых в данном случае три. Кроме того, для такого подключения требуется только трехполюсный выключатель и четырехжильный кабель. В других случаях соединение полностью идентично.

Подключение розетки 3P+PE+N

Розетка 3P+PE+N — это розетка с наибольшим количеством проводов. Однако это не означает, что данный тип соединения является более сложным.

Схема подключения розетки 3P+PE+N

Как и в первых двух случаях, все начинается с перекидывания кабеля или провода от розетки к распределительному щитку. Кабель должен быть пятижильным.

  • Сначала подключите заземляющий проводник к соответствующей шине в распределительном щите.
  • Затем необходимо подключить нейтральный провод.. Правила ПУЭ требуют использования для этой цели синей жилы кабеля. Нейтральный проводник в распределительном щите также обычно маркируется синим цветом или соответствующей буквой.
  • Наконец, подключите фазные провода.. Для этого подключите их к клеммам трехполюсного автоматического выключателя. Перед подключением убедитесь, что автоматическое устройство выключено.

Подключение розетки 3P+PE+N

  • Теперь подключите саму розетку. Сначала, так же, как и для розетки 2P+PE, необходимо установить защитный проводник.
  • Теперь нам нужно подключить нейтральный провод. Он должен быть подключен к соответствующему контакту розетки. Обычно это обозначается буквой «N». Если это не так, подключите его к контакту на розетке, который контактирует с нейтральной точкой вилки. Если вы подключаете оба устройства, просто выберите любой коаксиальный контакт на вилке или выполните подключение в соответствии с рекомендациями нашей схемы розеток 380 В.
  • Затем подключите фазные провода к трем другим силовым контактам.. На этом подключение завершено. Однако мы не рекомендуем жестко закреплять гнездо на этом этапе, и вскоре объясним почему.

Дело в том, что при подключении к любой розетке 380 В следует помнить о соблюдении фазы. В противном случае двигатель будет вращаться в обратном направлении, что неприемлемо почти для всех насосов, кроме поршневых. Поэтому, прежде чем жестко закрепить муфту, подключите насос и проверьте, правильно ли он вращается.

Изменение фазы двигателя

Если насос вращается в неправильном направлении, как на видео, это можно легко исправить. Для этого отключите напряжение от розетки и поменяйте местами два фазных провода.

Теперь вращение будет правильным для этого двигателя. Если к розетке подключены разные двигатели, может потребоваться изменить фазы для каждого двигателя.

Выход

Подключение к розетке 380 В довольно простое. Для этого не требуется никаких специальных знаний или навыков. Самое главное — соблюдать элементарные правила безопасности и тщательно следовать нашим рекомендациям.

Список документов, которые необходимо иметь для подключения 380 В (помимо самого заявления), включает в себя:

Как выполнить трехфазное подключение

Конечно, прежде чем приступить к технической стороне дела и прямому подключению, необходимо связаться с компанией, которая является поставщиком электроэнергии в вашем регионе. Для этого клиент должен четко понимать и соглашаться со следующими пунктами:

  • Пропускная способность сети.
  • Тип счетчика и тариф. Это может быть многотарифный или однотарифный счетчик.
  • Количество фаз (в данном случае 3).
  • Схема подключения.
  • Заземление, которое необходимо для защиты людей от электричества в случае замыкания или потери сопротивления изоляции.

Важно! Самостоятельное подключение к источнику питания запрещено! Подключение и организация электропитания должны выполняться квалифицированным персоналом. Чтобы подключить частный дом к трехфазной сети, он должен быть полностью обесточен, что также запрещено без энергетической службы.

К поставщикам предъявляются строгие требования и нормы. Таким образом, если расстояние от частного дома до сети 380 В, которая часто прокладывается через столбы, составляет более 300 метров в черте города (500 за городом), то для получения электроэнергии необходимо также оплатить установку столбов.

Подключение к электросети на территории предприятия

Также важно помнить, что часто перед подключением необходимо предоставить подробную информацию о состоянии электрической системы дома. Если проводка в доме старая, то велика вероятность того, что коммунальная компания не только не разрешит трехфазное подключение, но и снизит предел однофазного подключения до минимума в целях безопасности, поскольку проводка не выдерживает больших нагрузок.

Еще одним ключевым моментом при подключении дома к сети 380 вольт является мощность, которую потребитель будет потреблять от сети.

Существует три этапа:

  • один — не более 16 кВт;
  • второй — от 16 до 50 кВт.
  • Третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом мощности, тем более что рост числа приборов, работающих на этом виде энергии, продолжается. Однако стоимость этой системы будет выше.

Также следует обратить внимание на лимит мощности — чаще всего для среднего потребителя выделяется до 15 кВт. И в этом случае все зависит от состояния электрических сетей, мощности трансформаторов на ТЭЦ или ТП. Если мощность небольшая, то электроснабжающая организация распределяет мощность по домам приблизительно, и подключить больше этой мощности, особенно три фазы, не представляется возможным. В этом случае для подключения трех фаз требуемого лимита мощности необходим отдельный трансформатор — это более сложная процедура, так как необходимо приобрести КТП, подключиться к высоковольтной сети 6 (10) кВ. Поэтому средний потребитель должен быть удовлетворен определенным пределом мощности однофазной сети.

Список документов, которые необходимо иметь для подключения 380 Вольт (помимо самого заявления), включает в себя:

  1. Удостоверение личности.
  2. Юридический идентификационный номер налогоплательщика.
  3. Документы о праве собственности на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный поэтажный план жилища (при наличии).

Копия этих документов должна быть сделана и передана поставщику электроэнергии. Однако проверка оригиналов также является обязательной.

Некоторые поставщики на всякий случай могут запросить дополнительные документы, которые также следует взять с собой:

  • Информация об электроснабжении и список всех электроприборов в частном доме, гараже или на даче. В зависимости от места подключения трехфазного электричества. Если подключение должно быть выполнено в месте, где нет электрических приборов, укажите типы и мощность подключаемых приборов.
  • Информация об их максимальной вместимости.
  • Приблизительное время ввода жилья в эксплуатацию, если оно еще не введено в эксплуатацию.

Установка многотарифных счетчиков очень выгодна, так как если вы не будете использовать мощные приборы в часы пик, вы сможете сэкономить много денег. Например, стоимость электроэнергии ночью во много раз ниже, чем днем.

Преимущества двухтарифного счетчика электроэнергии

Как получить многотарифный счетчик:

  1. Составление заявления на установку счетчика электроэнергии.
  2. Получение спецификации на приобретаемый счетчик, если у электрокомпании ее нет. Часто они сами предоставляют услугу не только по подключению, но и по продаже счетчиков.
  3. Приобретение и программирование счетчика электроэнергии.
  4. Вызов представителя электроснабжающей компании для проверки правильности подключения и пломбировки счетчика.
  5. Внесение изменений в договор или составление нового договора в случае организации нового трехфазного подключения.
  6. Получение разрешения на подключение 380 В.

Кстати, можно также преобразовать однофазную сеть в трехфазную. О том, как преобразовать 380 В из 220 В, можно узнать по этой ссылке.

Номинал автоматических выключателей должен полностью соответствовать подключаемой к ним нагрузке. У автоматических выключателей нет номинальной мощности, только номинальное напряжение и ток, на которые они рассчитаны. О том, как выбрать автоматический выключатель, мы расскажем в отдельной статье.

Что касается технической части, подключения трехфазного напряжения к частному дому, то лучше доверить эту работу профессионалам, так как самостоятельно подключить три фазы будет практически невозможно, если у вас нет опыта и навыков.

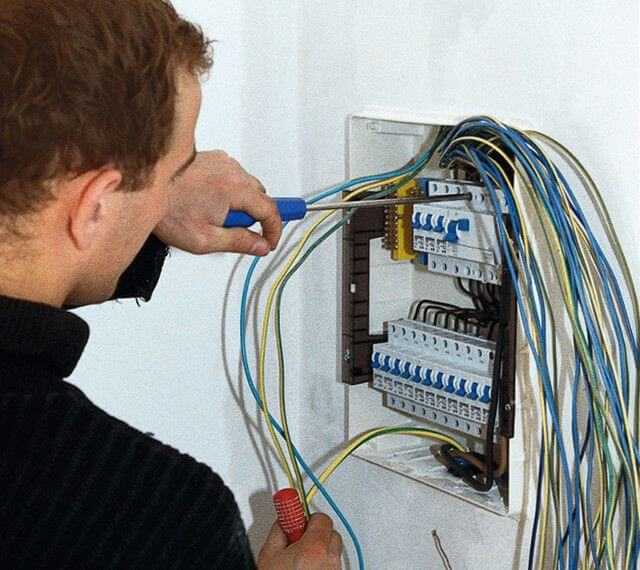

Электромонтажные работы

Чтобы дать вам представление о том, насколько это серьезно, ниже приведен пример электрической схемы для 380 вольт в отдельно стоящем доме, с проводкой к автоматическим выключателям:

Схема трехфазного подключения

Для ознакомления с трехфазной техникой рекомендуем изучить следующий блок статей:

Конечно, чтобы привнести экономичное, достаточно мощное и универсальное трехфазное напряжение в частный дом, дачу или гараж, придется потратить определенные усилия, время и деньги. Бумажная работа, разрешения, подключения, более сложная схема проводки и соответственно более дорогая электропроводка, поэтому еще раз тщательно подумайте, нужны ли вам три фазы.

Наконец, стоит посмотреть несколько полезных видеороликов о целесообразности подключения трех фаз, а также подробную информацию о том, как подготовить документацию:

Теперь вы знаете, как подключить 380 вольт к частному дому и какие документы для этого необходимы. Мы надеемся, что наше пошаговое руководство оказалось полезным и помогло вам подключить ваш дом к трехфазной сети!

Чтобы избежать асимметрии фаз и скачков напряжения, нагрузка должна быть равномерно распределена между фазами. Однако эти расчеты являются лишь приблизительными, поскольку невозможно заранее предсказать, какие приборы будут включены в тот или иной момент времени. Кроме того, если в частном доме есть включенные электроприборы, их включение будет сопровождаться повышенным потреблением электроэнергии. Поэтому стабилизаторы являются обязательным условием, иначе перегрузка одной фазы приведет к нарушению работы остальных.

Что влияет на стоимость установки

Многие интернет-ресурсы частных строительных и ремонтных компаний публикуют прайс-листы на выполняемые ими работы. Это помогает получить представление о стоимости планируемых работ. Существуют также отдельные сайты, предлагающие сравнение цен на работы различных компаний. Кроме того, вы можете поискать объявления от самозанятых людей. В обоих случаях следует учитывать рекомендации и опыт работы. Эти факторы повлияют как на результат, так и на цену.

Профессионал должен помочь вам составить план, рассчитать производительность и выбрать материалы. Обычно у профессионалов уже есть необходимые инструменты, такие как дрели, отвертки, измерительные ленты, плоскогубцы и т.д.

Цены на домашнюю проводку отличаются от цен на те же работы в квартире. Важно помнить об этом.

При расчете общей стоимости электромонтажных работ необходимо учитывать множество моментов.

Стоимость распределительного щита и его установки может варьироваться. От 300 до 6 000 рублей. Цена зависит от типа и качества продукта и количества устанавливаемых модулей (чем больше комнат и мощных устройств в доме, тем она выше). Стоимость счетчика и выключателей (обычно их два) может составлять от нескольких сотен до нескольких тысяч рублей.

Для электропроводки используется трехжильный алюминиевый или медный кабель. Алюминиевые кабели дешевле, но с ними неудобно работать, и они не подходят для деревянного дома. Диаметр и сечение кабеля должны определяться нагрузкой. Усиленная изоляция необходима в очень влажной среде. Цена кабеля от 100 до 300 рублей за метр. Необходимо измерить рулеткой расстояние, на котором будет лежать кабель, и прибавить к нему 15% — это необходимый запас. Стоимость установки От 20 до 50 рублей за квадратный метр..

Учитывайте количество и стоимость розеток и выключателей, которые необходимо установить в вашем доме. Стоимость розетки составляет ок. от 200 до 800 рублей. Цена переключения от 70 до 500 рублей. Все зависит от выбранного дизайна, функциональности и качества.

Стоимость установки также зависит от того, хочет ли владелец дома, чтобы проводка была видимой или скрытой от глаз. Второй вариант выбирают чаще, и его цена выше.

Проводка в частном доме

Разъемы силовых кабелей предназначены для работы в жестких технических условиях. Промышленная вилка 380 В и усиленная розетка защищены прочным корпусом, устойчивым к небольшим ударам. Простота подключения, прочный пластик и высокая мощность позволяют использовать эту соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К данному изделию применяются повышенные требования безопасности.

Однопроводная схема электроснабжения дома на одну семью

Однопроводная модель часто используется в качестве оптимального решения для электроснабжения частных домовладений. Это позволяет легко планировать и устанавливать даже самостоятельно. Однолинейная система оказалась очень эффективной и удобной для пользователя. По сути, это очень упрощенная принципиальная схема, в которой все типы соединений и маршрутизация сети выполняются одной линией одинаковой толщины. Отсюда и происходит название однолинейной диаграммы.

Схема электропроводки на 380 В в частном доме

Существует два варианта однолинейной диаграммы — дизайн и производительность. Первый используется при строительстве дома. Он определяет способ прокладки кабелей в конкретном месте и выбор мер защиты. Все нагрузки на сеть рассчитываются заранее. На однолинейной диаграмме показаны все имеющиеся мощности и их значения. Обязательно указывается расположение распределительных устройств, а электрические щиты маркируются.

Окончательная схема составляется для существующей электропроводки, когда дом уже построен. К этому времени результаты обследования здания уже доступны проектной организации для подготовки наиболее подходящего расположения всех компонентов и оборудования электроснабжения.
