Существует два типа электрических схем:
Как обозначаются розетки на чертежах?
Розетки обозначены на схеме в соответствии с ГОСТом. Он определяет точные размеры и тип графического знака.
Было бы слишком просто, если бы я начал говорить о ГОСТ 21.614, и я думаю, что большинство людей знают это очень хорошо. Дело в том, что в этом ГОСТе нет всех необходимых символов. Кстати, в проекте находится новая версия этого ГОСТа.
Насколько мне известно, последняя версия ГОСТ 21.614-88.
На основе этого документа я разработал свои собственные символы для розеток и выключателей. Ничто не мешает нам вводить новые обозначения, верно?
Может быть, мои обозначения станут более распространенными и станут поводом делать этот ГОСТ, потому что я сомневаюсь, что разработкой ГОСТа занимаются проектировщики. А посторонние люди не всегда знают о тонкостях, возникающих в процессе проектирования.
1 В зависимости от версии:
- скрытая установка;
- поверхностный монтаж.
2 В зависимости от степени защиты от проникновения воды и пыли:
- Без защиты IP20;
- со степенью защиты IP44 (IP54).
Основываясь на этой классификации, я разработал свои собственные обозначения.
Для розеток скрытого монтажа IP44 я ввел маркировку “половина поверхности розетки залита”, поэтому на розетке можно увидеть как бы вертикальную линию, что означает, что розетка установлена заподлицо, в то время как у розетки с открытой конструкцией IP44 залита вся поверхность.
Для двойных, тройных и четверных розеток я также ввел дополнительные символы.
Все розетки имеют заземляющий контакт.
Такое же обозначение используется для переключателей. Двухполюсные и трехполюсные переключатели понадобятся для обозначения пакетных выключателей возле двигателей, двухпозиционный переключатель 2P понадобится для обозначения проходного выключателя, когда управление осуществляется из трех или более мест (средние переключатели на схеме).
Список обозначений может быть расширен или даже исключен, поскольку они могут не встречаться в природе, но пока я буду придерживаться этого списка.
Для выключателей и розеток я сделал 2 блока. Я тестирую их сейчас и буду использовать в новых проектах. Эти символы будут включены в каждый проект.
P
.
S
. Скоро мы поговорим о блоках
AutoCAD
и все участники блога будут периодически получать в подарок мои блоки.
Мы уже много раз говорили о том, как важно получить правильную схему электропроводки, прежде чем выполнять какие-либо работы по ремонту домашней электропроводки. На схемах показаны основные электрические компоненты – линия электропередачи, счетчик электроэнергии, защитные устройства, распределительные коробки и отходящие провода, коммутационные устройства и элементы освещения.
Чтобы разобраться в электрической схеме, необходимо знать, какими символами обозначаются выключатели и розетки на чертежах. Мы приглашаем вас узнать больше об этой теме.
Многие люди начинают проект ремонта в строящемся доме или в новой квартире с приглашения специалиста, который поможет им составить схему. Все, что вам нужно сделать, это предоставить подробную информацию о том, где вы планируете разместить крупную мебель и электроприборы. Специалист должен нарисовать схему всего этого, показав, где на плане должны быть установлены выключатели и розетки. Такая схема поможет вам определить количество необходимых материалов и рационально спланировать процесс электромонтажа.
Мы не будем говорить о сложных электрических компонентах, таких как переключатели, реле, тиристоры, симисторы, двигатели. Это не требуется для бытовых электрических сетей. Наша главная задача – научиться распознавать маркировку бытовых выключателей и розеток на схематических рисунках.
Если вам приходится читать принципиальную схему, например, схему вводно-распределительного устройства или схему распределительного щита, то маркировка на этих схемах соответствует ГОСТ 2.721-74.
Символы для обозначения розеток на схемах
Общее обозначение электрических розеток на строительных чертежах и схемах следующее:
Электрические розетки – являются основным элементом любой электроустановки. Электрические розетки различаются по степени защиты (IP, Ingress Protection Rating), типу установки (наружные и встраиваемые) и количеству подключаемых полюсов. В результате символы, используемые на чертежах, также отличаются.
Символы розеток для наружной/открытой установки:
На следующем рисунке показаны символы двойной однополюсной розетки с защитным контактом (заземлением) и без него, однополюсной розетки с защитным контактом и трехполюсной розетки (3 фазы) с защитным контактом.
Символы розеток для скрытого монтажа/внутренних розеток:
На следующем рисунке показаны символы для однополюсных розеток с защитным контактом (заземлением) и без него, двухполюсных розеток и трехполюсных (3-фазных) розеток с защитным контактом.

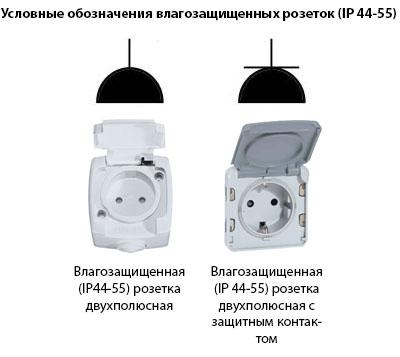

Для водонепроницаемых розеток с корпусом IP44-IP55 (водонепроницаемый):
Однополюсные влагозащищенные розетки с защитой и без защиты контактов
Условное обозначение розетка + выключатель:
Блок, состоящий из однополюсной розетки и однополюсного выключателя.
Символы для обозначения выключателей на схемах
Общее обозначение для всех типов выключателей, используемых в схемах, следующее:
В ГОСТ 21.614-88 “Графические обозначения электрооборудования и электропроводок на планах” для обозначения выключателей выделены следующие группы:
– Обозначения выключателей для открытой установки, со степенью защиты IP20-IP23;
– Символы для выключателей скрытого монтажа, IP20-IP23;
– Символы для выключателей со степенью защиты IP44-IP55 (водонепроницаемость);
– Биполярные переключатели, также называемые двухпозиционными переключателями, IP20-IP23;
– Двухпозиционные переключатели, также называемые двухпозиционными, с защитой IP44-IP55 (водонепроницаемые).
Обозначение одинарных и двойных выключателей света на чертежах
На следующей иллюстрации показаны одинарные и двойные выключатели света для наружной (накладной, скрытый монтаж) и внутренней (скрытый монтаж, внутренний) установки.
Все остальные электрические устройства на строительных чертежах и схемах также имеют стандартизированные обозначения, определенные ГОСТом.
К сожалению, формат данной статьи не позволяет нам описать все символы электрических устройств, которые используются на строительных чертежах для обозначения телевизионных или интернет-розеток, люстр, бра или точечных светильников, термостатов и звонков, а также многих других. Но вы всегда можете скачать ГОСТ 21.614-88 с нашего сайта и найти интересующую вас информацию.
Наконец, я составил таблицу с основными условными обозначениями розеток, выключателей и автоматических выключателей.
Если вы не можете найти схему проводки или электрические устройства, это не значит, что вы искали неправильно.
Скорость появления всевозможных новых типов розеток, выключателей, различных регуляторов, датчиков и т.д. не означает, что вы недостаточно усердно ищете. намного выше, чем процесс разработки и стандартизации их символов. Поэтому, когда вы видите незнакомые символы на строительном чертеже, внимательно изучите описание или сноски, которые обычно подскажут вам, что они означают.
А если вы не знаете, как обозначить тот или иной электроприбор, и решили придумать свою собственную, обязательно напишите пояснение в разделе условных обозначений чертежа.
Этот план будет использоваться не только тем, кто его рисует, но и монтажниками, а затем электриками, ремонтирующими проводку. Поэтому обозначения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.
Чтение электрических схем
Необходимо понять электрическую схему: принцип ее работы, возможные неисправности и другие детали. Этот процесс называется “чтение электрической схемы”. Для этого необходимо знать обозначения всех изображенных на нем деталей и их соединения.
Маркировка проводов
Провода, соединяющие элементы электрических цепей, изображаются линиями. Они отличаются легендами, номерами и, в некоторых случаях, толщиной. В однопроводной схеме толстая линия обозначает группу проводов: фазу и нейтраль или плюс и минус.
На чертежах с несколькими деталями провода показываются не сплошной линией, а в начале и конце соединения с маркировкой каждого провода и указанием места соединения. Провода, переходящие с одного листа на другой, также показаны аналогичным образом.
Интересно. Места, где соединены три или более проводов, обозначаются точкой.
Графические символы для устройств
Помимо проводов, на электрических схемах присутствуют и другие устройства. Все типы имеют свои собственные символы. Они символически представляют функцию или конструкцию аппарата. Это схематическое изображение выключателей, концевых выключателей и ламп, составленное из простых геометрических элементов. Их комбинация несет всю информацию об электрическом устройстве.
Все символы и их элементы определены в специальных таблицах, определенных ГОСТ 21.614-88 “Графические обозначения электрических устройств и проводов на планах”. Это обязательно не только при производстве, но и при проектировании бытовой электропроводки.
ГОСТ 21.210-2014 не предусматривает графического изображения для диммеров и отдельного изображения для кнопок, поэтому я ввел для них свои собственные символы в соответствии с разделом 4.7.
Графические символы в электрических схемах
ГОСТ 2.702-2011 о графических символах в электрических цепях ссылается на три других ГОСТа
- GOST 2.709-89 “ESKD. Обозначение проводников и контактных соединений электрических компонентов, оборудования и участков цепи на электрических схемах”.
- ГОСТ 2.721-74 “ЭКД. Графические символы в электрических схемах. Символы общего пользования”.
- GOST 2.755-87 “ECCD. Графические символы в электрических схемах. Коммутационные и контактные устройства”.
Символьные обозначения (DES) для выключателей, тумблеров, контакторов, тепловых реле и других коммутационных аппаратов, используемых в однолинейных схемах электрических цепей, указаны в ГОСТ 2.755-87.
Однако обозначение УЗО и автоматических выключателей остаточного тока в ГОСТе отсутствует. Я полагаю, что скоро он будет переиздан, и в него будет добавлено обозначение RCD. Между тем, каждый проектировщик представляет УЗО на свой вкус, тем более что ГОСТ 2.702-2011 это предусматривает. Просто укажите обозначение УЗО и его расшифровку в пояснении к схеме.
В дополнение к ГОСТ 2.755-87 для полноты необходимо будет использовать изображения из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все символы распределительных устройств основаны на четырех основных представлениях:
используя девять функциональных характеристик:
| Имя | Изображение |
| 1. функция контактора |  |
| 2. функция переключателя |  |
| 3. функция разъединителя |  |
| 4. функция разъединителя |  |
| 5. автоматическое управление |  |
| Функция автоматического выключателя или концевого выключателя |  |
| 7. самосброс |  |
| 8. без самосброса |  |
| 9. подавление дуги |  |
| Примечание: Символы, указанные в 1 – 4 и 7 – 9, должны использоваться на неподвижных контактах. Примечание: Символы, указанные в пунктах 1 – 4, 7 – 9, должны быть установлены на нормально разомкнутые контакты, символы в пунктах 5 – 6 должны быть установлены на нормально замкнутые контакты. Номера 5 и 6 должны быть размещены на подвижных контактах. | |
Основные символы, используемые в однолинейных схемах электрических щитов
| Имя | Представительство |
| Автоматический выключатель (автоматический выключатель) |  |
| Автоматический выключатель (автоматический выключатель) |  |
| Контактор контактор |  |
| Тепловое реле |  |
| УЗО |  |
| Автоматический выключатель |  |
| Предохранитель |  |
| Выключатель защиты двигателя (выключатель со встроенным тепловым реле) |  |
| Выключатель нагрузки с предохранителем (автоматический выключатель с предохранителем) |  |
| Трансформатор тока |  |
| Трансформатор напряжения |  |
| Счетчик электроэнергии |  |
| Частотный преобразователь |  |
| Нормально разомкнутый кнопочный контакт с автоматическим размыканием и возвратом управляющего элемента |  |
| Нормально разомкнутый кнопочный контакт с автоматическим размыканием и возвратом управляющего элемента при повторном нажатии кнопки |  |
| Необратимый кнопочный контакт с размыканием и возвратом управляющего элемента при нажатии на кнопку |  |
| нереверсивный кнопочный переключающий контакт с размыканием и сбросом рабочего элемента отдельным приводом (например, сброс кнопки) |  |
| Замыкающий контакт с отложенным возвратным действием |  |
| Контакт с отложенным возвратом действия |  |
| НЗ контакт с отложенным действием на включение и возврат |  |
| Разрыв контакта с задержкой, работает во время работы |  |
| NC-контакт с отложенным действием, действие по возвращении |  |
| NC-контакт с задержкой действия при запуске и возврате |  |
| Катушка контактора, общий термин для катушки реле |  |
| Катушка импульсного реле |  |
| Катушка для светоизлучающего реле |  |
| Катушка реле времени |  |
| Моторный привод |  |
| Лампа, световой индикатор (лампочка) |  |
| Нагревательный элемент |  |
| Разъем (гнездо) розетка вывод |  |
| Разрядник |  |
| Ограничитель перенапряжения, варистор |  |
| Штекерное соединение (клемма) |  |
| Амперметр |  |
| Вольтметр |  |
| Ваттметр |  |
| Частотомер |  |
Обозначение проводов, шин в электрических щитах указано в ГОСТ 2.721-74.
| Имя | Изображение |
| Электрическая линия связи, провода, кабели, шины, групповая линия связи |  |
| Защитный проводник (PE) может быть представлен пунктирной линией. |  |
| Графическое разветвление (соединение) линий групповой связи |  |
| Пересечение электрически соединительных линий, групповых линий связи неэлектрически соединенных проводов, кабелей, шин |  |
| Линия электропередачи с одним ответвлением |  |
| Линия электропередачи с двумя ответвлениями |  |
| Шинопровод (если линия электропередачи должна быть графически отделена от изображения) |  |
| Шинопровод |  |
| Шины графически пересекаются и не имеют электрического соединения |  |
| Производные (ветви) автобуса |  |
В Российской Федерации для обозначения группы или отдельных розеток и выключателей на проектных схемах используются следующие документы:
Спецификация маркировки выключателей
Общепринятое обозначение выключателя на схеме энергосистемы следующее:
В ГОСТ 21.210-2014 говорится, что не существует единого значка для моделей с кнопкой и диммером. В разделе 4.7 документа говорится, что могут быть приняты любые значения.
Иногда тип автоматического выключателя указывается на чертежах. Его обозначение можно увидеть в таблице.
Графические символы, с помощью которых принято обозначать автоматические выключатели, представлены в виде таблицы.
В ГОСТ 21.614-88 приведены рекомендации по условным обозначениям для групп выключателей:
- для поверхностной проводки (степень защиты от IP20 до IP23);
- для скрытого монтажа (степень защиты от IP20 до IP23);
- водонепроницаемые устройства (степень защиты от IP44 до IP55);
- Двухпозиционное проходное устройство (степень защиты от IP20 до IP23);
- влагозащищенные модели трапов со степенью защиты от IP44 до IP55.
ГОСТ Р-52565-2006 отмечает, что полюс одного выключателя должен замыкать только одну линию.
Маркировка однополюсных и двухполюсных моделей на электрических схемах
Для обозначения переключателя необходимо указать количество клавиш. Для этого используются символы:
Трехклавишные устройства обозначаются тире с кружком и тремя крючками.
Исправление внесено производителем базы данных
6 Графические символьные представления для электрических приборов и потребителей
6.1 Графические обозначения электрических аппаратов и розеток приведены в таблице 2.
1 Электрическое оборудование. Общая иллюстрация
2 Электроприборы, включая электродвигатель
3 Аппараты с многодвигательным электроприводом
4 Аппарат с генератором
6 Комплектный трансформаторный блок с одним трансформатором
Примечание – Небольшие трансформаторы также могут быть показаны без прямоугольного контура.
7 Как и выше, с несколькими трансформаторами
8 Полный блок конденсаторов
9 Комплектный блок преобразователя
10 Накопитель
11 Электрический нагревательный прибор. Общая картина
6.2 Контуры приборов должны выполняться в соответствии с их действительными размерами в масштабе чертежа по ГОСТ 2.302 с учетом их сложности и информативности.
