Василий Боруцкий

Электрическая сеть в одноквартирном доме представляет собой сложную систему проводов, электроустановок и защитных устройств. Места соединения двух и более проводов считаются наиболее уязвимыми.

Задача электрика – выбрать и правильно установить соединители проводов, чтобы они максимально эффективно работали, безупречно выполняли свою функцию и, прежде всего, обеспечивали надежность и безопасность.

Давайте выясним, какие типы разъемов чаще всего используются в быту, для каких задач подходят различные распределительные щиты и тонкости их установки. Кроме того, мы даем практические советы по выбору правильного типа соединителя.

Материал: латунь, пластик

Клеммные колодки, клеммы и кабельные наконечники

Клеммные колодки

Больше в упаковке!
Цена за упаковку из 4 шт: 88 р.
Цена за штуку: 22 р. 25 р.

DORI Изолированные клеммы для шин 6 мм2 25 шт 2609

Тип: наконечник

Материал: луженая медь

Сечение кабеля: 6 мм²

Больше денег на почтовые расходы!
Цена за упаковку из 4 шт: 196 р.
Цена за штуку: 49 р. 56 р.

ERA SMK компактная клеммная колодка, NO-224-46 серия 412 с рычагом, 2 отверстия B0043964

Материал корпуса: негорючий пластик

Номинальный ток: 24 A

Больше денег на доставку!
Цена за упаковку из 4 шт: 60 р.
Цена за штуку: 15 р. 18 р.

DORI изолированная гильзовая клемма 2,5 мм2 25 шт. 2617

Тип: наконечник

Материал: луженая медь

Сечение кабеля: 2,5 мм².

Больше денег на почтовые расходы!
Цена за упаковку из 4 шт: 92 р.
Цена за штуку: 23 р. 27 р.

DORI изолированный наконечник 0,5-1,5мм2 25шт. 2600

Более экономичная упаковка!
Цена за упаковку из 4 шт: 324 р.
Цена за штуку: 81 р. 93 р.

DORI изолированная термоусадочная муфта 1,5-2,5мм2 25шт 44383

Дороже с каждой упаковкой!
Цена за упаковку из 4 шт..: 1 020 р.
Цена за штуку: 255 р. 289 р.

Изолированные клеммы DORI 1,5мм2 25шт. 2607

Тип: наконечник

Материал: луженая медь

Сечение кабеля: 1,5 мм²

Больше денег на почтовые расходы!
Цена за упаковку из 4 шт: 80 р.
Цена за штуку: 20 р. 23 р.

WAGO 222-413, 3-проводной, 0,08-2,5 мм², 400В, 32А, без пасты, 20 шт. 2531

Материал корпуса: пластик

Номинальный ток: 24 A

Это выгоднее упаковки!
Цена за упаковку из 4 шт: 2 292 р.
Цена за штуку: 573 р. 619 р.

ERA NO22252 Шина PE с заземлением, для DIN, изолированная, SNI-8x12-10-D-синий B0033432

Тип: нейтральная шина

Тип монтажа: DIN-рейка

Материал: латунь, пластик

Дороже за доставку!
Цена за упаковку из 4 шт: 664 р.
Цена за штуку 166 р. 200 р.

Винтовая клемма TDM ЗВИ-10 1,5-6мм2 12 пар SQ0510-0003

Тип: клеммная колодка

Материал корпуса: полиэтилен

Сечение проводника: 1,5 мм²

Номинальный ток: 10 A

Больше денег на почтовые расходы!
Цена за упаковку из 4 шт: 276 р.
Цена за штуку: 69 р. 84 р.

В весна Контакт между проводником и поверхностью пластины обеспечивается без использования винтов, за счет защелкивания на пружинах. Качество соединения не зависит от мастерства мастера, и такие соединения легко выдерживают вибрацию.

Типы разъемов

В современной электротехнике используются следующие разъемы

  • с пластиковыми, полиэтиленовыми корпусами;
  • самоблокирующиеся устройства;
  • пружинные зажимы;
  • муфты;
  • торцевые крышки.

Муфты различаются в зависимости от в зависимости от материала клеммные пластины. Использование мягких металлов увеличивает поверхность контакта электропроводящих компонентов.

Разнообразие металлов, их сплавов и комбинаций:

  • Медные контакты лудятся на поверхности (обрабатываются оловом или оловянными сплавами), само олово не используется из-за воздействия микроигл на металл;
  • Чаще для контактов используется сплав: свинец (40%), олово (60%);
  • В пружинных зажимах для обжима используется хромоникелевая сталь;
  • для снижения сопротивления из-за окисления алюминия на контакты наносится паста, останавливающая окисление и разрушающая пленку.

Производители поставляют электрические проводные разъемы с контактами, обработанными на заводе антиокислительной пастой.

Полиэтилен

Корпус изготовлен из полиэтилена, который легко работает при температурах от -25° до +100° C. Материал обычно переносит открытое пламя в течение короткого периода времени. Конструкция представляет собой корпус с несколькими латунными трубками (гильзами), расположенными в ряд.

Кабели можно подключать только разрешенным для них способом. Не допускается работа с поврежденными кабелями. Все открытые части должны быть изолированы.

Лучший способ безопасного соединения двух кабелей

Способы соединения кабелей, требующие электрооборудования и навыков

  • Пайка;
  • сварка;
  • обжим с помощью рукавов.

Простые методы соединения, не требующие инструментов и знаний:

  • подключение с помощью клеммных колодок;
  • пружинные зажимы;
  • СИЗ колпачки;
  • Винтовое соединение.

Выбор способа соединения зависит от характеристик проводников. Необходимо учитывать тип и материал проводника, количество проводников и условия эксплуатации.

С помощью пайки

подключение проводов

Пайка – это широко используемый метод соединения кабелей. Вам понадобятся паяльник, канифоль, припой и наждачная бумага. Как соединить провода пайкой

  • Снимите изоляцию;
  • удаление окислов с помощью наждачной бумаги;
  • Провода нуждаются в лужении – на провод наносится канифоль и нагревается паяльником, пока провод не покроется канифолью;
  • Провода соединяются, на них наносится канифоль и нагревается до тех пор, пока припой не расплавится;
  • место пайки охлаждается.

Сложность процесса обусловлена профессиональным мастерством. Не перегревайте место пайки и не скручивайте его после нагрева, иначе изоляция может расплавиться. Важно обеспечить хороший и надежный контакт между проводами. Пайка используется в электрике низкой точности.

Без пайки

Провода можно соединять без пайки с помощью специальных соединительных элементов. Также можно соединять кабели вместе. Скручивание – самый простой метод, не требующий никакого оборудования, но и наименее надежный.

Медь

соединение проводников

Медные кабели можно соединять с помощью клеммных колодок, зажимов Wago (всегда со специальными пастами), винтов и пайки.

Алюминиевые провода

Алюминиевые кабели также могут быть соединены любым способом, но с некоторыми особенностями. При подключении необходимо вручную очистить металл от изоляции.

Соединение готово к использованию после того, как оно полностью остынет и будет промыто под холодной водой.

Способы подключения могут отличаться в зависимости от следующих факторов:

  • тип подключаемых проводников;
  • Электрические характеристики линии;
  • конструктивные характеристики оборудования, в котором используется проводник;
  • условия эксплуатации соединения и другие факторы.

Рассмотрим возможные способы подключения для обеспечения необходимого контакта.

Скручивание

Один из самых простых методов. В былые времена он обычно использовался для выполнения электромонтажных работ в квартирах и жилых домах. Однако сегодня в соответствии с правилами ПУЭ необходимо использовать пайку, сварку или соединение с помощью пресс-фитинга.

Подключение осуществляется следующим образом:

  • Снимите изоляцию и аккуратно удалите примерно 5 мм изоляции с каждого конца кабеля. Если сечение кабеля больше 2,5 мм², длина зачищенного участка соответственно увеличивается,
  • Выровняйте зачищенные провода параллельно, совместите концы и плотно скрутите их плоскогубцами,
  • Полученные нити спаиваются или свариваются.

Альтернативный метод, когда важно сохранить длину проволоки, – уложить пряди в противоположных направлениях, перекрестить их и скрутить вручную. Затем плотность увеличивается с помощью щипцов.

При соединении проводов из одного металла необходимо сделать скрутку. В противном случае контакт будет неравномерным и со временем окислится.

Пайка

Высокая надежность. Параллельные или скрученные провода могут быть спаяны. Однако в первом случае трудно обеспечить высокую надежность из-за мягкости припоя и сложности фиксации проводов.

Процедура выполняется следующим образом:

  • Концы проволоки предварительно очищаются, травятся и лудятся;
  • Провода скручены и спаяны канифолью.

пайка

Последовательность операций при пайке

После того как припой остынет, изолируйте соединение термоусадочной лентой или фольгой.

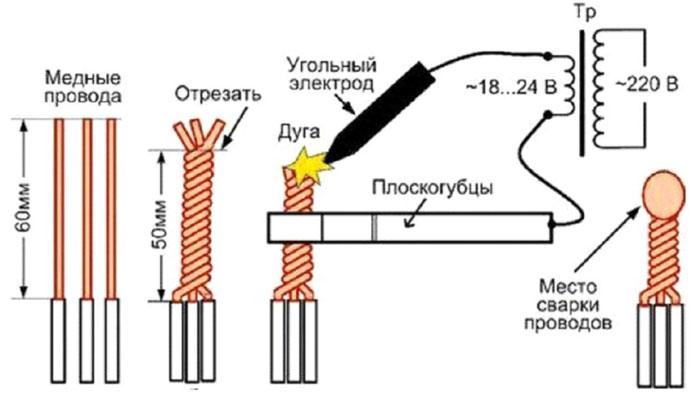

Сварка

Позволяет значительно повысить надежность обычных сращиваний. Для этого используется графитовый электрод или газовая горелка. Учитывая сложность работы с газовыми и кислородными баллонами, рассмотрим пример выполнения сращивания с помощью электросварки:

  • Для соединений длиной до 100 мм габаритные размеры соединения уменьшаются вдвое,
  • концы обрезаются,
  • отрицательный контакт подключается рядом с изоляцией с помощью сильного зажима,
  • Отрегулируйте подачу тока,
  • концы заварены. Время работы не должно превышать 2 секунд. При необходимости сварка повторяется до получения ровного сварного шва на конце соединения.

сварка-проводка

Рекомендуется использовать инвертор с регулировкой тока. В крайнем случае, можно использовать машину с номинальной мощностью не менее 0,6 кВт и напряжением до 24 В.

Нажав на

Дает возможность получить более плотное соединение, чем при традиционном обжиме. Поэтому этот метод можно использовать даже в тех случаях, когда медь находится в контакте с алюминием. Он состоит из зажимных жил в тонкой медной или алюминиевой гильзе.

  • Концы изолируются на длину до 100 мм больше длины гильзы;
  • Концы вставляются в термоголовку в одном или перевернутом положении;
  • надавите на термоголовку 2-3 раза со смещением до 10 мм от края. Важно сохранить целостность проволоки, не раздавив ее.

обжим

Преимущество этого метода заключается в том, что он не только надежен, но и позволяет соединять между собой провода разного диаметра.

Болтовое соединение

Изготавливается с помощью болта, гайки и шайбы. Винт подбирается по размеру резьбы, что позволяет свободно согнуть проводник в кольцо.

Провода подключаются в таком порядке:

  • разъемы зашлифованы на длину, необходимую для изготовления кольца диаметра болта;
  • Отрезанные участки сгибаются в кольцо;
  • Провода укладываются на болт, сверху надевается шайба и зажимается гайкой.

Винтовое соединение

Длина выбранного штыря зависит от количества соединяемых проводов. Шайба изготовлена из токопроводящего материала.

С помощью зажимной пластины.

Клеммник – это специальное зажимное устройство, в котором концы проводов зажимаются вместе с помощью круглой или прямоугольной шайбы. Если используется мойка под давлением, действуйте следующим образом

  • Вставьте зачищенные концы проводов под шайбу;
  • контакт обжимается винтом.

Справка по клеммной колодке

На одной стороне можно разместить два провода.

Зажимы с круглой шайбой идентичны винтовым соединениям и изготавливаются в том же порядке.

Такие соединения очень надежны, но довольно громоздки.

Применение самозажимных зажимов WAGO

Клеммные блоки выполнены в виде клеммных колодок, позволяющих подключать от 2 до 8 проводов.

вагон

Эта компания является одной из самых известных в этой области. Соединения, выполненные с помощью зажимов компании, обеспечивают соответствие требованиям Кодекса практики, что достигается за счет плотности контакта и наличия пружинного зажима для предотвращения самопроизвольного ослабления проводов.

Процедура выполнения соединения аналогична описанной выше.

Использование кабельных наконечников

Патрубки – трубчатые полоски проводящего материала, сплющенные с одной стороны – используются для создания плотного соединения.

Провода вставляются, ферула сжимается обжимным инструментом, как описано в разделе, посвященном обжиму.

Пайка наконечников

Соединение с наконечниками может быть выполнено не только обжимом, но и пайкой. Для выполнения работы требуется следующая подготовка:

  • медный кабель с зачищенными концами кабеля;
  • Наконечник, предназначенный для данного типа соединения;
  • поднос, наполненный расплавленным оловом;
  • контейнер с фосфорной кислотой;
  • раствор соды.
  • очищенные концы кабеля вставляются в клемму;
  • контакт погружается в кислоту, а затем в олово, пока не зальется припой;
  • наконец, контакт погружают в раствор соды для полной нейтрализации кислоты.

Паяные гнездовые разъемы

Сустав готов к использованию, когда полностью остынет и будет промыт под холодной водой.

Использование специальных разъемов

Другая техника предполагает использование специальных соединителей – отрезков трубы с резьбой и резьбовым соединением изнутри. Такое соединение можно разделить, отрезав винт после того, как трубы будут зажаты.

Процедура соединения такая же, как и при резьбовом соединении.

Использование рукавов

Муфты используются, когда в месте соединения ожидается высокая влажность или экстремальные погодные условия. Корпус муфты должен быть изготовлен из пластика или металла.

Проходной разъем

Муфта выбирается в зависимости от условий эксплуатации контакта. Провода подключаются так же, как и в случае клемм, при этом контакт находится внутри герметичного корпуса.

Качество электромонтажа в значительной степени зависит от надежности соединения. Поэтому важно определить правильный способ контакта и надежно закрепить кабели, чтобы обеспечить бесперебойную передачу тока через точку подключения.
