Немного о транзисторах.

Сегодняшний мир трудно представить без транзисторов. Практически в каждой электронной системе, от радиоприемников и телевизоров до автомобилей, телефонов и компьютеров, так или иначе используются транзисторы.

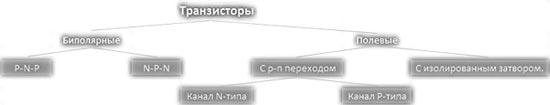

Типы транзисторов

Различают два типа транзисторов: биполярный и Полевые транзисторы. Биполярные транзисторы управляются током, а не напряжением. Существуют мощные и маломощные, высокочастотные и низкочастотные, p-n-p и n-p-n структуры. Транзисторы выпускаются в различных корпусах и разных размеров, от SMD-чипов (фактически гораздо меньше интегральных схем), которые предназначены для поверхностного монтажа, до очень мощных транзисторов. По рассеиваемой мощности различают транзисторы малой мощности до 100 мВт, транзисторы средней мощности от 0,1 до 1 Вт и транзисторы высокой мощности свыше 1 Вт.

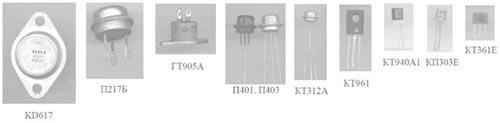

Транзисторы

Когда люди говорят о транзисторах, они обычно имеют в виду биполярные транзисторы. Биполярные транзисторы изготавливаются из кремния или германия. Они называются биполярными, потому что работают, используя в качестве носителей заряда как электроны, так и дырки. Транзисторы обозначаются на схемах следующим образом:

Маркировка на электрической схеме

Одна из самых внешних областей структуры транзистора называется эмиттером. Промежуточная область называется основанием, а другая крайняя область – коллектором. Эти три электрода образуют два p-n-перехода: коллекторный переход между базой и коллектором и эмиттерный переход между базой и эмиттером. Как и обычный выключатель, транзистор может находиться в двух состояниях – “включен” и “выключен”. Однако это не означает, что они имеют движущиеся или механические части, они переключаются с выключенного состояния на включенное и обратно с помощью электрических сигналов.

База, коллектор, эмиттер

Транзисторы предназначены для усиления, преобразования и генерации электрических колебаний. Работу транзистора можно проиллюстрировать на примере гидравлической системы. Представьте себе кран в ванной, один электрод транзистора – это труба перед краном (смеситель), второй (второй) электрод – это труба за краном, по которой у нас течет вода, а третий управляющий электрод – это кран, с помощью которого мы будем включать воду.

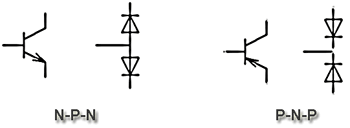

Транзистор можно представить как два последовательно соединенных диода, в случае NPN аноды соединены вместе, а в случае PNP – катоды.

NPN и PNP транзисторы

Различают транзисторы PNP и NPN, транзисторы PNP открываются напряжением отрицательной полярности, транзисторы NPN открываются напряжением положительной полярности. В NPN транзисторах основными носителями заряда являются электроны, а в PNP транзисторах – дырки, которые менее подвижны, поэтому NPN транзисторы переключаются быстрее.

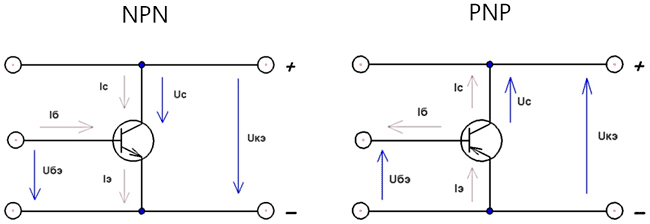

Включение транзисторов NPN и PNP

Uce = напряжение коллектора – напряжение эмиттера
Uбэ = напряжение база – эмиттер
Ic = ток коллектора
Ib = базовый ток

В зависимости от состояний, в которые переходит транзистор, различают режимы работы транзистора. Поскольку транзистор имеет два перехода (эмиттер и коллектор), и каждый переход может находиться в двух состояниях: 1) открытый 2) закрытый. Существует четыре режима работы транзистора. Основным режимом работы является активный режим, когда коллекторный переход закорочен, а эмиттерный – разомкнут. Транзисторы, работающие в активном режиме, используются в схемах усилителей. Помимо активного режима, существует обратный режим, в котором эмиттерный переход закрыт, а коллекторный открыт, режим насыщения, в котором оба перехода открыты, и режим отсечки, в котором оба перехода закрыты.

Когда транзистор используется в сочетании с высокочастотными сигналами, время перехода фундаментальных процессов (время перемещения носителя от эмиттера к коллектору) становится соизмеримым с периодом изменения входного сигнала. В результате способность транзистора усиливать электрические сигналы ухудшается по мере увеличения частоты.

Некоторые параметры для биполярных транзисторов

Коллектор – эмиттер Постоянное/импульсное напряжение.
Коллектор постоянного тока – базовое напряжение.
Напряжение постоянного тока базы излучателя.
Предельная частота коэффициента передачи базового тока
Постоянный/импульсный ток коллектор-коллектор.
Индикатор передачи тока
Максимально допустимый ток
Входное сопротивление
Рассеиваемая мощность
Температура P-n-перехода.
Температура окружающей среды и т.д..

Порог напряжения – это максимально допустимое напряжение между коллектором и эмиттером, когда базовая цепь разомкнута, а ток коллектора велик. Коллекторные напряжения меньше Uкэо гр. характерны для импульсных режимов работы транзистора с ненулевыми базовыми токами и соответствующими токами базы (для n-p-n транзисторов ток базы >0, а для p-n-p наоборот, Ib<0).

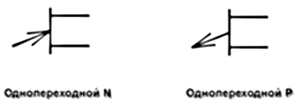

Биполярные транзисторы могут называться транзисторами с одним переходом, например, КТ117. Транзистор – это трехэлектродный полупроводниковый прибор с одним p-n-переходом. Однопереходный транзистор состоит из двух баз и эмиттера.

Одномодовые транзисторы

В последнее время в схемах стало принято использовать составные транзисторы, их называют парами или транзисторами Дарлингтона, они имеют очень высокий коэффициент передачи тока, состоят из двух или более биполярных транзисторов, но есть и готовые транзисторы в одном корпусе, например, TIP140. Они соединены общим коллектором, если вы соедините два транзистора, они будут работать как один, способ соединения показан на рисунке ниже. Использование нагрузочного резистора R1 может улучшить некоторые характеристики транзистора с переходом.

Составной транзистор

К недостаткам составного транзистора относятся: Низкое время отклика, особенно при переходе из открытого состояния в закрытое. Прямое падение напряжения на переходе база-эмиттер почти вдвое больше, чем у обычного транзистора. И, конечно, вам нужно больше места на доске.

Проверка биполярных транзисторов

Поскольку транзистор состоит из двух переходов, каждый из которых является полупроводниковым диодом, транзистор можно тестировать так же, как и диод. Транзистор обычно проверяют омметром, проверяя оба p-n перехода транзистора: коллектор – база и эмиттер – база. Чтобы проверить сопротивление p-n-перехода, подключите минусовой вывод омметра к базе, а плюсовой вывод омметра поочередно подключайте к коллектору и эмиттеру. Чтобы проверить обратное сопротивление спая, подключите положительный провод омметра к основанию. При тестировании n-p-n транзисторов подключение производится в обратном порядке: прямое сопротивление измеряется, когда плюсовой вывод омметра подключен к базе, а обратное сопротивление измеряется, когда минусовой вывод подключен к базе. Транзисторы также можно проверить с помощью цифрового мультиметра в режиме диодного пробника. Для NPN подключите красный щуп “+” к базе транзистора, а черным щупом “-” поочередно касайтесь коллектора и эмиттера. Измеритель должен показать сопротивление, примерно от 600 до 1200. Затем поменяйте полярность щупов, в этом случае измеритель ничего не покажет. Для PNP-структуры процедура тестирования обратная.

MOSFET транзисторы

Несколько слов о МОП-транзисторах (полевых транзисторах на основе оксида металла и полупроводника) – это полевые транзисторы, не путать с обычными FET! Полевые транзисторы имеют три контакта: G – затвор, D – сток, S – исток. Транзисторы с N-каналом и P-каналом имеют в своем обозначении диод Шоттки, который пропускает ток от истока к стоку и ограничивает напряжение сток-исток.

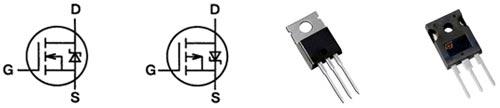

МОП-транзисторы

Они в основном используются для коммутации больших токов, управляются не током, как биполярные транзисторы, а напряжением и обычно имеют очень низкое сопротивление открытого канала, сопротивление канала постоянно и не зависит от тока. MOSFET-транзисторы специально разработаны для ключевых схем, можно сказать, как замена реле, но в некоторых случаях они могут быть усилены, использованы в мощных НЧ-усилителях.

Преимущества этих транзисторов заключаются в следующем:
Минимальная мощность управления и высокий коэффициент усиления по току
Лучшие характеристики, например, более высокая скорость переключения.
Устойчивость к высоковольтным импульсам.
Схемы, в которых используются эти транзисторы, обычно проще.

Конс:
Более дорогие, чем биполярные транзисторы.
Боязнь статического электричества.
N-канальные MOSFET транзисторы наиболее часто используются для коммутации силовых цепей. Управляющее напряжение должно превышать порог в 4 В, обычно для надежного переключения MOSFET требуется 10-12 В. Управляющее напряжение – это напряжение, приложенное между затвором и истоком для включения MOSFET-транзистора.

Рекомендации по транзисторам

Значения большинства параметров транзистора зависят от фактических условий эксплуатации и температуры, и параметры транзистора могут изменяться с повышением температуры. Типичные (средние) значения транзисторов для тока, напряжения, температуры, частоты и т.д. обычно приводятся в справочнике.

Для обеспечения надежной работы транзисторов следует принимать меры по предотвращению длительной электрической нагрузки, близкой к максимально допустимой, например, замена транзистора на аналогичный, но с меньшей номинальной мощностью, не является хорошей идеей не только из-за номинальной мощности, но и из-за других параметров транзистора. В некоторых случаях для увеличения мощности транзисторы могут быть соединены параллельно, при этом эмиттер соединяется с эмиттером, коллектор с коллектором, а база с базой. Перегрузки могут быть вызваны различными причинами, такими как перенапряжение, для защиты от перенапряжения часто используются быстрые диоды.

Что касается нагрева и перегрева транзисторов, то температурное поведение транзисторов не только влияет на величину их производительности, но и определяет их эксплуатационную надежность. Необходимо следить за тем, чтобы транзистор не перегревался во время работы, и в выходных каскадах усилителей транзисторы всегда должны устанавливаться на большие теплоотводы. Защита транзисторов от перегрева должна быть обеспечена не только во время работы, но и во время пайки. При лужении и пайке необходимо принять меры для предотвращения перегрева транзистора, транзисторы следует держать пинцетом во время пайки, чтобы защитить их от перегрева.

Advansed Опубликовано: 2012 0 2 Награда I собрана 0 4В основном в электротехнике используются полярные и униполярные транзисторы для усиления сигналов от различных датчиков или для регулирования тока в сети. Примечательной особенностью этих элементов является то, что они могут использоваться для сборки различных логических схем, выполняя функции логического умножителя, негатива и т.д.

Принцип работы для начинающих

Управление полевым триодом осуществляется путем воздействия на носители электрического поля, а не на ток входной цепи базы. Основой этого элемента является кремний-фосфорная пластина n-типа, которая отличается от смеси кремния и бора тем, что имеет больше свободных электродов. На этой пластине находится затвор с каналом – это так называемая p-область. Этот канал имеет два конца, сток и исток, которые также имеют p-область, но только с увеличенным количеством электронов. Это приводит к образованию p-n-перехода между каналом и затвором.

принцип работы

Изображение – принцип работы

Штырьки соединяют затвор, исток и сток. Если плюс подключить к истоку, а минус к стоку от источника питания, то в цепь канала начнет поступать ток. Это будет вызвано движением электронов между проводниками цепи. Это называется током стока. Обратите внимание, что при подключении положительного вывода к истоку область обеднения расширяется, а канал сужается, что значительно увеличивает сопротивление стока. Соответственно, если область обеднения сужается, ток стока увеличивается. Так работает полевой транзистор.

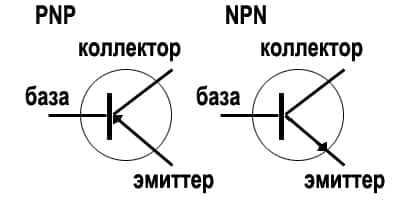

Разница между триодами

Фото – Разница между триодами

Инвертированный биполярный npn работает по схеме эмиттер-коллектор. Когда в цепь подается ток, транзистор открывается. Если вы измените напряжение тока, протекающего в базу, вы сможете управлять током в цепи. Этот принцип работы используется в большинстве моделей современной электроники.

В электротехнике в основном применяются полярные и униполярные транзисторы для усиления сигналов различных датчиков или регулирования тока в сети. Примечательной особенностью этих элементов является то, что они могут быть использованы для построения различных логических схем, выполняя функции логического умножения, отрицания и т.д.

Видео: Объяснение работы транзистора

Пунктирная линия представляет собой область p-n-перехода. Фактическое количество каналов может исчисляться тысячами. Как правило, SIT используются в цепях с общим источником.

Три схемы для биполярного транзистора

Различают схемы с общей базой, общим эмиттером и общим коллектором. Схемы для p-n-p транзистора показаны на рисунках a, b, c:

В схеме с общей базой (рисунок a) базовый электрод является общим для входной и выходной цепи, в схеме с общим эмиттером (рисунок b) эмиттер является общим, а в схеме с общим коллектором (рисунок c) коллектор является общим.

На рисунке показано: E 1 – мощность входной цепи, E 2 – мощность выходной цепи, U в – источник усиливаемого сигнала.

Базовая схема – это схема, в которой общим электродом для входной и выходной цепей является эмиттер (схема биполярного транзистора с общим эмиттером). Для этой схемы входная цепь проходит через переход база-эмиттер и генерируется базовый ток:

Низкое значение тока базы во входной цепи привело к широкому использованию схемы с общим эмиттером.

Донорским материалом для коллектора и эмиттера может быть As, который имеет “лишний” электрон. Технология производства транзисторов также изменилась. Теперь они стали планарными, что позволяет использовать литографию и создавать интегральные схемы. Как pnp, так и npn транзисторы изготавливаются по планарной технологии, включая транзисторы высокой мощности. Сплавные транзисторы были сняты с производства.

Что такое полевой транзистор

Полевой транзистор – это полупроводниковый прибор, в котором ток между двумя электродами, создаваемый направленным движением носителей дырок или электронов, управляется электрическим полем, создаваемым напряжением на третьем электроде. Электроды, между которыми протекает управляемый ток, называются источником и стоком, а электрод-источник – это электрод, от которого происходит отток (вытекание) носителей заряда.

Третий, управляющий электрод называется затвором. Проводящая часть полупроводникового материала между истоком и стоком обычно называется каналом; поэтому такие транзисторы также называют канальными. Напряжение на затворе относительно источника изменяет сопротивление канала и, следовательно, ток, протекающий через него.

Что такое транзистор

Название подчеркивает, что ток в них формируется носителями только одного знака, что отличает полевые транзисторы от биполярных транзисторов. Полевые транзисторы в основном изготавливаются в кремнии из-за особенностей производственного процесса.

Что такое транзистор

Основные параметры полевых транзисторов

Наклон входной характеристики S или постоянная токопроводящая проводимость Y21 показывает, на сколько миллиампер изменится ток канала при изменении входного напряжения между затвором и истоком на 1 В. Поэтому значение крутизны входной характеристики задается в мА/В, как крутизна радиолампы. Современные полевые транзисторы имеют значения крутизны от десятков до десятков и даже сотен миллиампер на вольт. Очевидно, что чем выше крутизна, тем большее усиление может дать полевой транзистор. Однако большое значение наклона соответствует большому току канала.

Поэтому на практике ток канала обычно выбирается таким образом, чтобы, с одной стороны, достичь желаемого усиления, а с другой – обеспечить необходимую экономию потребляемого тока. Частотные свойства полевого транзистора, как и биполярного транзистора, характеризуются частотным пределом.

Полевые транзисторы также делятся на низкочастотные, среднечастотные и высокочастотные, кроме того, для достижения высокого коэффициента усиления максимальная частота сигнала должна быть как минимум в 10…20 раз ниже граничной частоты транзистора. Максимально допустимая постоянная мощность, рассеиваемая полевым транзистором, определяется точно так же, как и для биполярного транзистора. Промышленность производит полевые транзисторы малой, средней и высокой мощности.

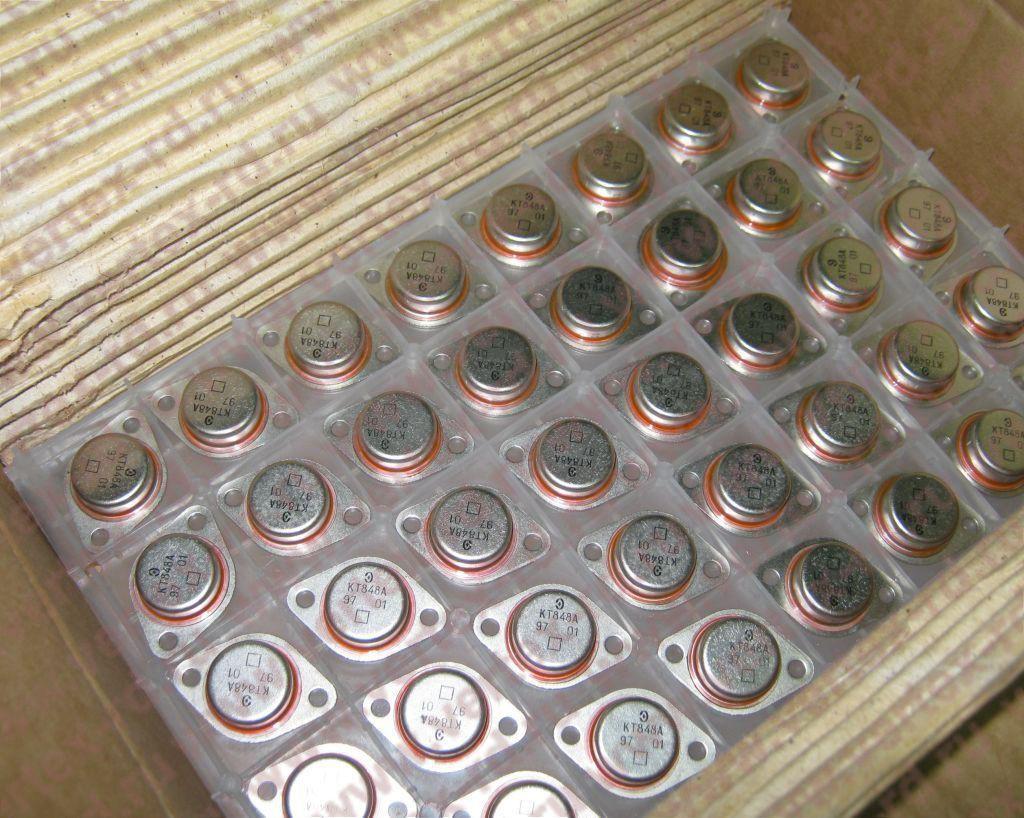

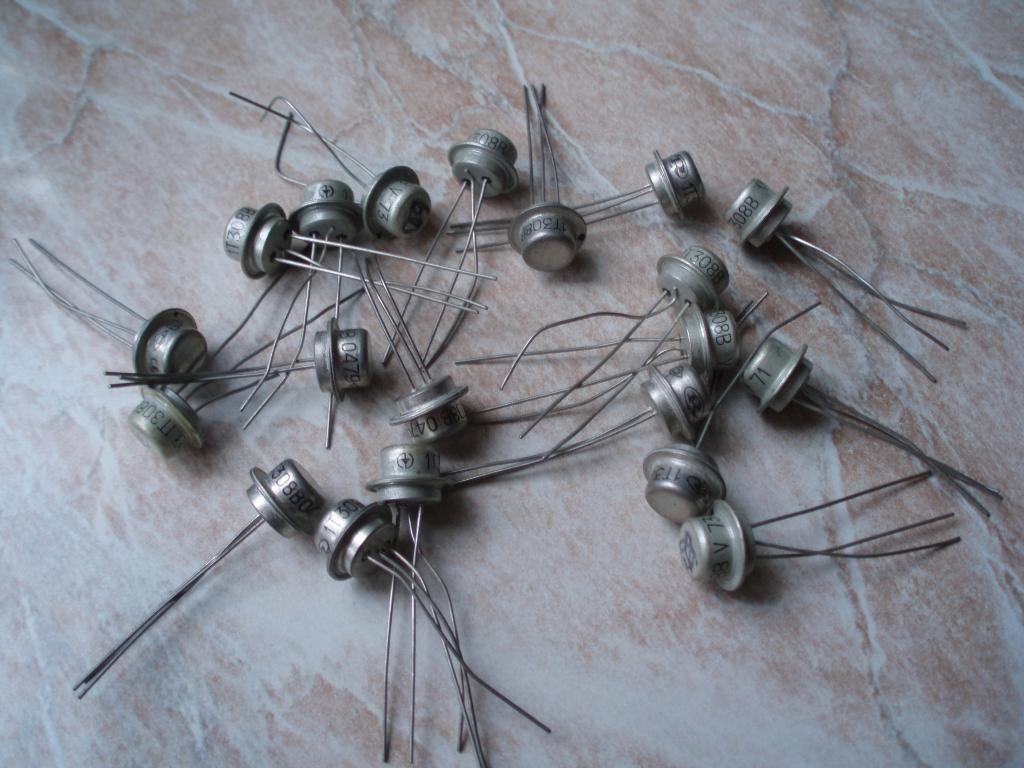

Транзисторы в заводской упаковке.

Рассмотрены различные типы радиочастотных компонентов

Применение и основные принципы работы

В состоянии покоя между коллекторами транзистора не протекает электрический ток. Протеканию тока препятствует сопротивление перехода, которое возникает в результате одновременной работы двух слоев транзистора. Включить элемент очень просто: подайте на него любое напряжение. Управление базой и ее токами напрямую переключает режимы транзистора с “включено” на “выключено”.

Однако, если сигнал от аналогового источника направляется по маршруту, он будет влиять на выходные токи, передавая им свою амплитуду. Другими словами, электрический сигнал, достигший выходов, будет усилен. Твердотельные управляющие триоды могут также выступать в роли электронных ключей или электронных усилителей входных сигналов.

Простейшие электрические схемы для транзисторов

Светодиодные ленты выпускаются в герметичном исполнении, устойчивом к влаге и пыли, а также в уличном исполнении.
Компоненты светодиодной ленты открытого типа не защищены от влаги и механических факторов. Они используются только в сухих помещениях в качестве декоративного освещения, скрытого в мебели или конструкциях помещения. Он также используется в сочетании со специальными защитными кожухами для светодиодных лент, которые выполняют функцию внешней защиты.

Как выбрать светодиодную ленту для освещения, типы светодиодных лент, расшифровка этикеток

Светодиодные ленты – это современные осветительные приборы, которые навсегда вошли в нашу жизнь. Их можно использовать не только в декоративных целях, но и в качестве полноценного комнатного освещения в квартирах и домах, на промышленных объектах и в транспортных средствах. Они характеризуются низким энергопотреблением, качеством освещения, не уступающим стандартным лампам, и простотой установки на любой поверхности. Эта статья поможет вам разобраться в многообразии светодиодных лент, режимах их работы, применении и сориентироваться в выборе подходящей ленты для любых целей.

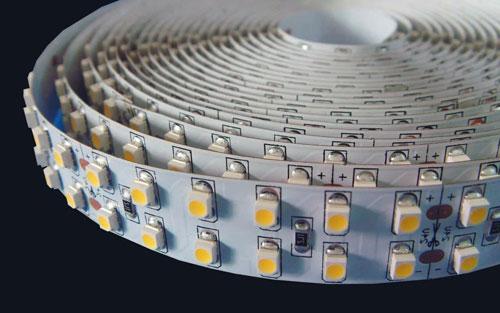

Принцип работы и конструкция светодиодных лент

Светодиодная лента – это источник света, состоящий из печатной платы со светодиодами, расположенными на равных расстояниях друг от друга. Основание полосы изготовлено из диэлектрического материала толщиной 0,2-0,5 мм и имеет проводящие дорожки и площадки. Светодиоды и токоограничивающие резисторы устанавливаются на эти монтажные площадки на планке. Основным компонентом, который выполняет полезную работу по испусканию света, является светодиод. Принцип его работы основан на электронно-дырочном переходе, когда электрический ток проходит через светодиод в прямом направлении.

Чтобы лента работала, ее необходимо подключить к специальному трансформатору, который понижает напряжение с 220 В до 12-36 В. Он может быть изготовлен с защитой от влаги или без нее и может иметь специальный клеевой слой для быстрой установки.

Типы светодиодных лент

Производители светодиодных лент выпускают большое количество таких устройств, которые различаются по размеру, количеству светодиодов на метр и другим техническим характеристикам. Они также доступны в различных цветах, степенях герметизации и вариантах освещения.

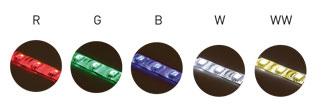

Монохромные полоски

Монохромные или SMD (Surface Mounted Device) полосы также доступны в виде одноцветных полос. устройство для поверхностного монтажа – устройство для поверхностного монтажа). Такие ленты могут светиться только одним цветом, в зависимости от цвета установленных на них светодиодов. Самым распространенным и наиболее часто используемым цветом является белый. Он обозначается английской буквой W и стоит дешевле, чем все остальные варианты цвета. Также популярны светодиодные ленты с красными кристаллами (RR), синий (B) и зеленый (G), так как эти цвета являются основными.

Существуют SMD-ленты промежуточных оттенков, которые производятся с помощью специального состава на светодиодном кристалле. В целом, все промежуточные цвета светятся менее ярко, чем основные.

Различные цвета часто используются для декоративного освещения в помещениях и на улице. Белая лента используется в качестве дополнительного освещения рабочих мест, а также успешно применяется в дизайне интерьера.
Белые ленты доступны в различных цветах света, как и энергосберегающие лампочки, с холодным или теплым светом.

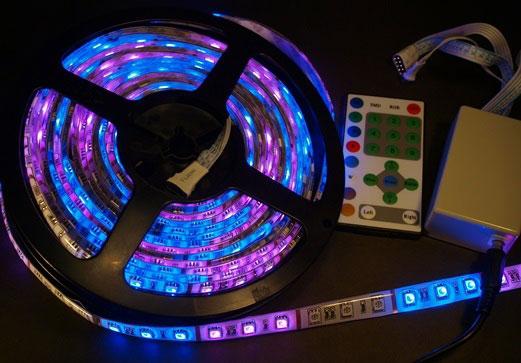

Разноцветные RGB-полоски

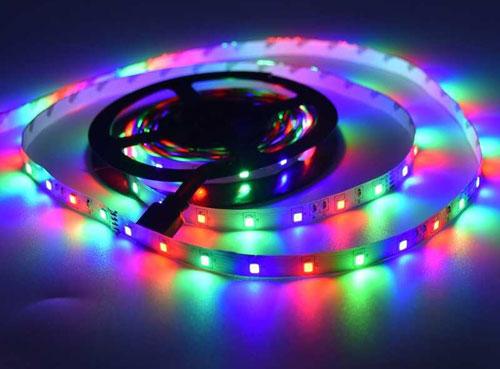

Многоцветные полосы позволяют изменять цвет освещения с помощью различных элементов управления. Этот эффект достигается благодаря разноцветным светодиодам, установленным на светодиодной ленте. Путем оптического смещения красного, зеленого и синего цветов достигаются различные оттенки света.

Цвет ленты контролируется специальными контроллерами, которые могут давать от 3 до 16 миллионов оттенков. Кроме того, продвинутые модели имеют функцию автоматического изменения цвета на основе предпочтений пользователя или запрограммированных алгоритмов.

RGB-лента не может давать чистый белый цвет, поэтому ее не используют для дополнительного или основного освещения. Однако существует целый ряд лент, которые, помимо различных комбинаций трех основных цветов (красный, зеленый и синий) могут отдельно светиться белым цветом. Аббревиатура для этих лент следующая RGBW (многоцветный + холодный белый) или RGBWW (многоцветный + холодный белый).

Стоит отметить, что многоцветные ленты намного дороже одноцветных, но сфера их применения ограничивается только вашей фантазией.

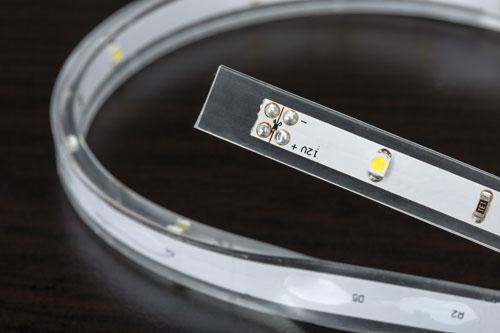

Открытые и запечатанные

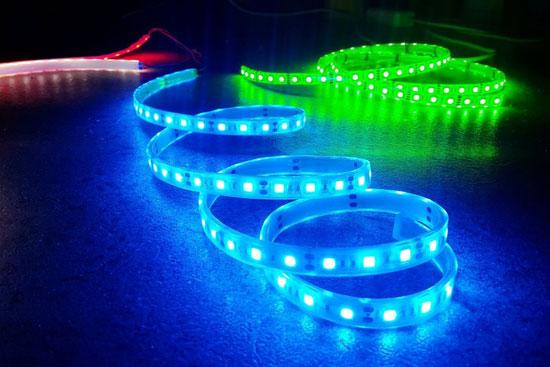

Светодиодные ленты выпускаются как в герметичном исполнении, устойчивом к влаге и пыли, так и в открытом.

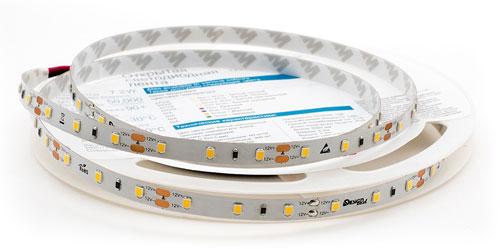

Компоненты открытой светодиодной ленты не защищены от влаги и механических факторов. Эта лента используется только в сухих помещениях в качестве декоративного освещения, скрытого в мебели или встроенных шкафах. Он также используется в сочетании со специальными защитными кожухами для светодиодных лент, которые выполняют функцию внешней защиты.

Герметичные устройства защищены от внешних воздействий специальным слоем силикона или другого светопропускающего, непроводящего материала. Класс защиты в соответствии с IEC 60529 и присваивается в зависимости от качества защиты от проникновения предметов и влаги.

Герметичные светодиодные ленты используются во влажных помещениях, а также для наружного освещения зданий и сооружений. Благодаря защите от повреждений их можно устанавливать на лестницах и других конструкциях, где возможно механическое воздействие на ленту.

Неработающие световые полосы

Runaway Light – это особый тип светодиодной ленты, в которой можно изменять цвет и яркость каждого диода независимо от других. Это стало возможным благодаря специальной конструкции платы с адресными микросхемами для управления сценариями освещения.

Их можно использовать для создания специальных световых эффектов, которых невозможно добиться с помощью обычных RGB-лент. Они используются для украшения развлекательных пространств и световых композиций на различных фестивалях и мероприятиях.

Боковые светящиеся полоски

Светящиеся боковые светодиодные ленты выглядят как обычная лента, за исключением того, что светодиоды расположены на конце ленты. Светодиоды цилиндрического типа установлены на концах ленты, что дает эффект бокового свечения на 120 градусов.

Эти ленты используются для декоративного освещения, подсветки телевизоров и различных экранов. Очень часто используется гаражными самоделкиными для создания подсветки в автомобилях.

Основные технические характеристики светодиодных лент

Разница между светодиодными лентами заключается не только в их герметичности и цвете светодиодов, но и зависит от других технических параметров. Для того чтобы выбрать ленту, которая будет наилучшим образом соответствовать вашим целям, полезно знать, на какие характеристики следует обратить внимание. Эти параметры включают напряжение питания, тип и размер используемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Давайте рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего питаются от напряжения 12, 24 или 36 вольт. Напряжение 12 В используется для стандартных лент, не обладающих высокой мощностью и плотностью светодиодов. Более мощные устройства работают при напряжении 24 В, реже – 36 В.

Независимо от того, какое напряжение (12 – 36 В), они оснащены специальными понижающими трансформаторами для работы в стандартных электрических сетях 220 В. Если светодиодная лента подключена непосредственно к сетевому напряжению, она перегорит естественным образом. Поэтому при подключении светодиодных устройств важно знать, с каким напряжением работает лента.

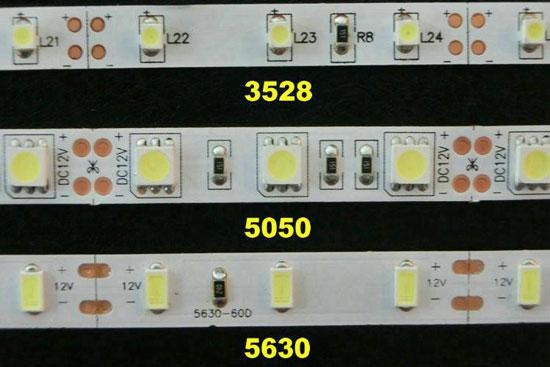

Тип и размер используемых светодиодов

Тип и размер светодиодов, используемых в лентах, обозначается четырьмя цифрами. Первые две цифры указывают длину светодиода в миллиметрах, а вторая – его ширину. Если говорить о внешнем виде, то это светодиоды:

– 3528 – имеют низкий световой поток (приблизительно 5 лм на светодиод) и используются в декоративных целях, так как светят недостаточно ярко.
– 5050 (5060) – это популярный тип светодиодной ленты, который характеризуется большим размером светодиодов и дает свечение 12-14 лм на светодиод.
– 2835 – ленты с этими светодиодами используются для основного освещения, так как имеют высокую яркость (приблизительно 25 лм), но в декорировании такие опции практически не используются.
– 5630 – самые яркие светодиоды, которые используются для освещения всех видов помещений. Диоды могут производить до 75 люмен и сильно нагреваются во время работы. Чтобы защитить их от перегрева, они устанавливаются на специальные теплоотводящие пластины из алюминия или другого теплопроводящего материала.

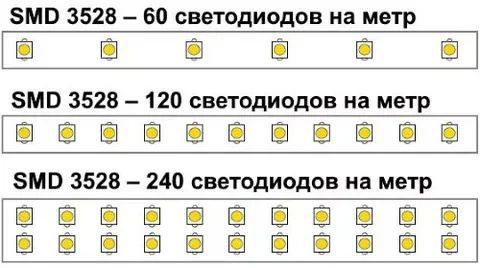

Плотность расположения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связаны с плотностью размещения светодиодов. Другими словами, при покупке светодиодной ленты обращайте внимание на количество светодиодов на метр ленты. Стандартные изделия имеют плотность 30, 60, 90, 120 или 240 светодиодов на метр длины.

Некоторые производители выпускают варианты лент со светодиодами в несколько рядов. Это типично для светодиодных лент типа “бегущих огней” и других многоцветных лент.

Главный принцип понятен: чем больше плотность светодиодов на ленте, тем больше яркость ленты и тем больше возможностей для управления цветом.

Класс защиты

Водонепроницаемость светодиодной ленты – важное условие для установки в помещениях с повышенной влажностью, бассейнах, а также на улице. Это классификация, которая указывает на степень защиты устройства от проникновения влаги или пыли внутрь корпуса устройства или прямого воздействия на электронные компоненты. В обозначении светодиодной ленты это обозначается английскими буквами “IP” и двумя цифрами.

Первая цифра указывает на степень защиты от пыли и других частиц, вторая – от воды. Чем выше каждая цифра, тем выше степень защиты светодиодной ленты. Максимальная защита от пыли и влаги маркируется IP68.
В зависимости от условий эксплуатации полосы выбирается степень защиты. Например, планки IP20 используются в жилых помещениях с нормальной влажностью.Другими словами, у них нет), IP55 подходит для наружного использования, а IP67 или IP68 используются в плавательных бассейнах.

Длина

Обычно светодиодные ленты поставляются длиной 5 или 10 метров. Но, конечно, есть полоски и других размеров. Главный принцип – постараться минимизировать количество соединений. Например, если вы хотите купить 4-метровую полосу, лучше купить 5 метров и отрезать от них один метр, чем купить две двухметровые полосы и спаять их вместе. Это будет стоить столько же, но упростит установку. Лента может быть разрезана по специальным линиям реза, что не влияет на функциональность изделия.

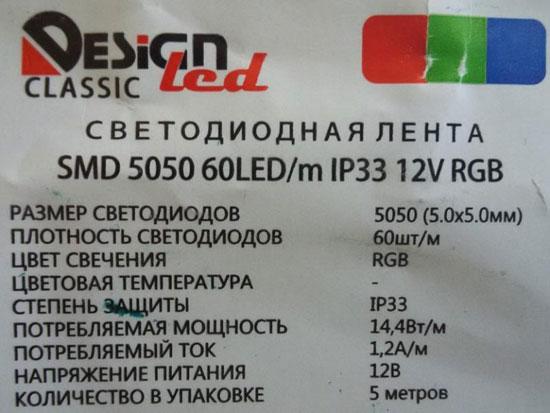

Расшифровка маркировки

Маркировка светодиодной ленты скрывает всю необходимую информацию о ее технических характеристиках. Например, LED-RGB-SMD5050/60 – IP67 будет означать следующее:

  • LED – источником света является светодиод;
  • RGB означает цвет. Это может быть R для красного, G для зеленого, B для синего, RGB для цветного и W для белого;
  • SMD5050 – тип и размер светодиода;
  • 60 – плотность светодиодов на метр;
  • IP67 – степень защиты от пыли и влаги.

Кроме того, маркировка может информировать о длине ленты, температуре белой ленты и напряжении питания.

Как оценить качество светодиодной ленты

При покупке светодиодной ленты в магазине следует визуально оценить качество ее изготовления. Она не должна иметь нарушенного защитного слоя, состоять из нескольких спаянных вместе полосок, выглядеть неаккуратно, а диоды должны быть равномерно распределены по всей полоске.
Если есть возможность подключить ленту к источнику питания и проверить качество освещения, стоит оценить равномерность света и яркость ленты. Цвет должен соответствовать указанному в технических характеристиках. Блок питания должен иметь большую мощность, чем полоса, с запасом, чтобы избежать перегрева и выхода из строя.
